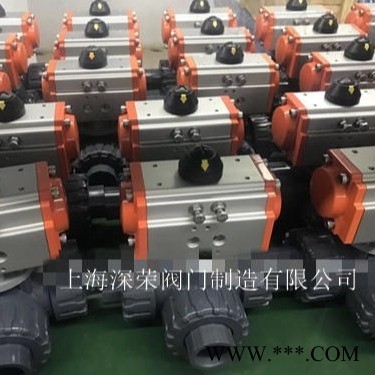

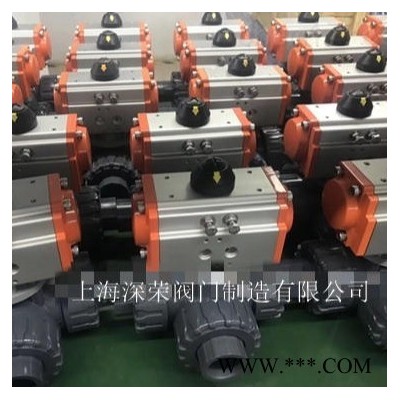

上海深荣 UQ624F/UQ625F气动UPVC塑料三通球阀 三通塑料球阀 可非标定制

UQ624F气动UPVC三通球阀UQ625F 产品简介： UQ624F气动UPVC塑料三通球阀UQ625F气动UPVC三通球阀/UQ625F气动UPVC三通T型球阀/UQ624F气动UPVC三通L型球 阀/气动UPVC双由令三通球阀/气动硬聚氯乙烯三通球阀/气动UPVC活接三通球阀/气动UPVC承插三通球阀/气动UPVC内螺纹三 通球阀/气动塑料三通球阀采用双由令承插或者内螺纹连接，不须使用特殊工具即可快速装配，具有结构紧凑、耐磨损、容易拆 卸、方便检修、维护简单易行等优点。 UPVC气动三通球阀可为L形和T形，L形Q624F用于介质流向的切换，能使相互垂直的两个 通道连接；T形Q625F用于介质分流、合流及流向切换，T形三通可以使三个通道相互连通或使其中的两个通道连通。 UPVC气动 三通球阀阀体材质卫生无毒、耐腐蚀性强、重量轻、应用范围广，例如：纯水和生饮水的管路系统、排水和污水管路系统、盐水 和海水管路系统、酸碱和化学溶液系统等多个行业。

 产品特点：

1、采用双向双由令结构，可同时当由令及阀门使用，可在前段设备管路不必停工的状态下，关闭球阀，卸下由令，进行后段工程 维修。

 2、阀体具有优良的耐化学腐蚀性能，在由令端有FPM或EPDM "O"环，配合PTFE垫座之使用，能防止多数化学物质之腐蚀。

 3、垫座松紧可做适度调整。管壁平洁光滑，输送流体时具有较小的磨擦阻力和附着力。

 4、阻燃性能为自熄性。低热传导性能，约为钢材的1/200。重量轻，相当于钢管1/5，铜管的1/6。

 5、介质中重离子含量达超纯水标准，卫生指标符合卫生标准要求。

 6、优异的耐老化和抗紫外线性能，使正常使用寿命比其它管道系统均有很大的延长。

 气动执行器： 采用新型系列AT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。 1、齿轮式双活塞，输出力矩大，体积小。 2、气缸选用铝金材料，重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。 技术参数和性能： ATD/GTD气动执行器技术参数 UQ624/5F气动UPVC三通球阀阀体参数 类 型 双作用活塞式、弹簧复位式 公称通径 DN15～50mm 气源压力 双作用：2-8bar/单作用：4- 8bar 公称压力 PN1.0MPa 输出力矩 双作用：4N·M～10560N·M 阀轴材质 UPVC 单作用：7N·M～2668N·M 阀体材质 UPVC 工作温度 常温型：-20℃～80℃（丁jing 橡胶O型圈） 球体材质 UPVC 高温型：-20℃～160℃（氟橡 胶O型圈） 阀座密封 PTFE 动作范围 0～90°±5° 温 度 0℃～+60℃ 接口螺纹 GTD40～GTD83 G1/8″ 连接方式 双由令承插、内螺纹 GTD110～GTD350/ATD52～ 270 G1/4″ 适用介质 食品工业、石化和与PVC相匹 配的各种流体 阀位信号 定位器：4～20mA/回信器：全 开全关信号 特 点 结构紧凑、体积小、重量轻、安 装方便 外形尺寸： 公称通径DN 15 20 25 32 40 50 CNS D1 22.4 26.4 34.5 42.5 48.6 60.6 D 31 37 44 54 65 79 ANSI D1 21.54 26.87 33.65 42.42 48.56 60.63 D 31 37 44 54 65 79 DIN D1 20.3 25.3 32.3 40.3 50.3 63.3 D 31 37 44 54 65 79 JIS D1 22.3 26.3 32.33 38.43 48.46 60.56 D 31 37 44 54 65 79 L 163 172 200 208 240 246 L1 132 147 147 168 168 186 W 110 110 110 110 132 132 H 160 160 165 165 215 230 重 量 1.8KG 1.8KG 2.0KG 2.5KG 2.7KG 3.4KG 执行器型号 ATD-40 ATD-52 ATD-52 ATD-63 ATD-63 ATD-75 附件选项： 根据不同控制和要求可选择下列附件： 回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。 电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。 三联件：可对气源稳压、过滤、气缸加润滑油。 手轮机构：转动手轮机构，可实现手动开、关阀。 电气定位器：输入4～20mA信号,实现阀门调节功能。 订货说明： 1、气动执行器类型：双作用、单作用 2、介质类型、温度、压力 3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构 塑料原材料名称及适用温度： UPVC 硬聚氯乙烯 温度-10℃～70℃ CPVC 氯化聚氯乙烯 温度-40℃～95℃RPP 增强聚丙稀 温度-20℃～90℃ PVDF 聚偏二 温度-40℃～140℃

上海深荣阀门主要生产销售【UQ624F气动UPVC塑料三通球阀UQ625F气动UPVC三通球阀/UQ625F气动UPVC三通T型球 阀/UQ624F气动UPVC三通L型球阀/气动UPVC双由令三通球阀/气动硬聚氯乙烯三通球阀/气动UPVC活接三通球阀/气动UPVC 承插三通球阀/气动UPVC内螺纹三通球阀/气动塑料三通球阀】，备有大量库存现货以出厂价直销！我们直秉持“产品、合 理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径   UQ624FUQ625F气动UPVC塑料三通球阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供    UQ624FUQ625F气动UPVC塑料三通球阀 法兰，伸缩节及 UQ624FUQ625F气动UPVC塑料三通球阀连接螺栓，并根据用户需要提供 UQ624FUQ625F气动UPVC塑料三通球阀易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
