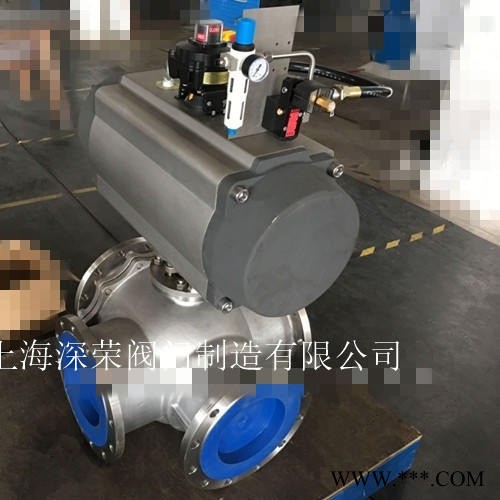

上海深荣 Q646F气动四通LL型球阀 电动球阀 可定制各种材质

Q646F气动四通球阀

产品简介：

 气动四通LL型球阀Q646F气动四通球阀/气动四通换向球阀/气动四通法兰球阀/气动不锈钢四通球阀/气动碳钢四通球阀/气动铸钢 四通球阀/气动双L型四通球阀/气动十字型四通球阀可同时对两种介质的流向进行切换，替代了以前四个阀门的复杂操作，解除了 所占空间大、成本高、操作烦琐等问题，实现阀多用的效果。气动四通法兰球阀为X形垂直通道，它的特点是球体的两条通道为X 形布置，四个通道口径均布于球体赤道阀圆周截面上，当球体沿顺时针旋转90时，能使相对的两个通道实现两两互通。 气动四通法兰球阀可以分为双L型和十字型两种，分别实现两种形式的介质换向操作。适用于各种轻重工业及楼宇管道。广泛应用 于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

 特点： 气动四通法兰球阀可实现正反供水切换，每转90度，供水方式切换次，操作方便。在电站系统中称为双向供水转阀，在石化系统 中也称空气换向切换阀，适用于液体、气体、粉尘、浆料及含固体颗粒介质的循环系统，如：电站机组冷却器正反向循环供水系 统。

公称通径 DN50～DN600(mm) 公称压力 PN1.6、2.5、4.0、6.4MPa 连接形式 法兰式 结构形式 四通铸造阀 驱动方式 气源控制（压缩空气4-7bar） 使用温度 -40℃～450℃ 控制形式 开关型(开关两位控制)、调节型(4～20mA信号) 阀体材质 碳钢WCB、不锈钢304、316、316L 密封材料 PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) 换向原理： “LL'’型四通球阀只需操作板手或执行器将球体转动90°，同时对两种介质的流向进行切换，即方便而迅速，实现阀多用的效 果。 可选功能： 驱动方式 压缩空气(可带手轮) 供气压力 0.4-0.7mpa 气源接口 G1/4"、G1/8"、G3/8"、G1/2" 环境温度 -30～+70℃ 作用形式 单作用（弹簧复位）：气关式(B)--失气时阀位开(FO)；气开式 (K)--失气时阀位关(FC) 双作用（通气开关）：气关式(B)--失气时阀不变(FL)；气开式 (K)--失气时阀不变(FL) 可选附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传 送器、手轮机构等 主要外形及连接尺寸： 公称压力 PN 公称通径 DN 尺 寸(mm) L L0 D D1 D2 b z-φd H1 A 1．6MPa 50 260 130 165 125 100 16 4-ф18 根据配置执行机构 大小而定，配置执 行器型号不样， 外形连接尺寸也有 所不同。 65 320 160 185 145 120 18 4-ф18 80 320 160 200 160 135 20 8-ф18 100 370 185 220 180 155 20 8-ф18 125 510 255 250 210 185 22 8-ф18 150 510 255 285 240 2'0 24 8-ф23 200 580 290 340 295 265 26 12-ф23 250 670 335 405 355 320 30 12-ф25 300 760 380 460 410 375 30 12-ф25 350 850 425 520 470 435 34 16-ф25 400 980 490 580 525 485 36 16-ф30 450 1080 540 640 585 545 40 20-ф30 500 1220 610 715 650 608 44 20-ф34 600 1360 680 840 770 718 48 20-ф41

上海深荣阀门主要生产销售【气动四通LL型球阀Q646F气动四通球阀/气动四通换向球阀/气动四通法兰球阀/气动不锈钢四通球 阀/气动碳钢四通球阀/气动铸钢四通球阀/气动双L型四通球阀/气动十字型四通球阀】，备有大量库存现货以出厂价直销！我们直 秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文字、数据、图 片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径Q646F气动四通LL型球阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供 Q646F气动四通LL型球阀   法兰，伸缩节及Q646F气动四通LL型球阀 连接螺栓，并根据用户需要提供 Q646F气动四通LL型球阀  易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
