| 品牌 : | 上海深荣 | 型号 : | 电动铸钢球阀 |
| 加工定制 : | 是 | 工作温度 : | 常温 |
| 公称通径 : | DN200 | 结构形式 : | 固定球球阀 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 执行器 |
| 用途 : | 截止 | 类型(通道位置) : | 直动式 |
| 口径 : | DN200 | 种类 : | 浮球式 |
| 形态 : | 角式 | 原理 : | 真空过滤 |
| 样式 : | 针式 | 适用对象 : | 空气 |
| 滤料类型 : | 活性炭 | 过滤器类型 : | 袋式 |
| 主体材质 : | 不锈钢 | 外形 : | 中型 |
| 类型 : | 油罐阻火器 | 密封形式 : | 软密封型 |
| 作用对象 : | 水 |

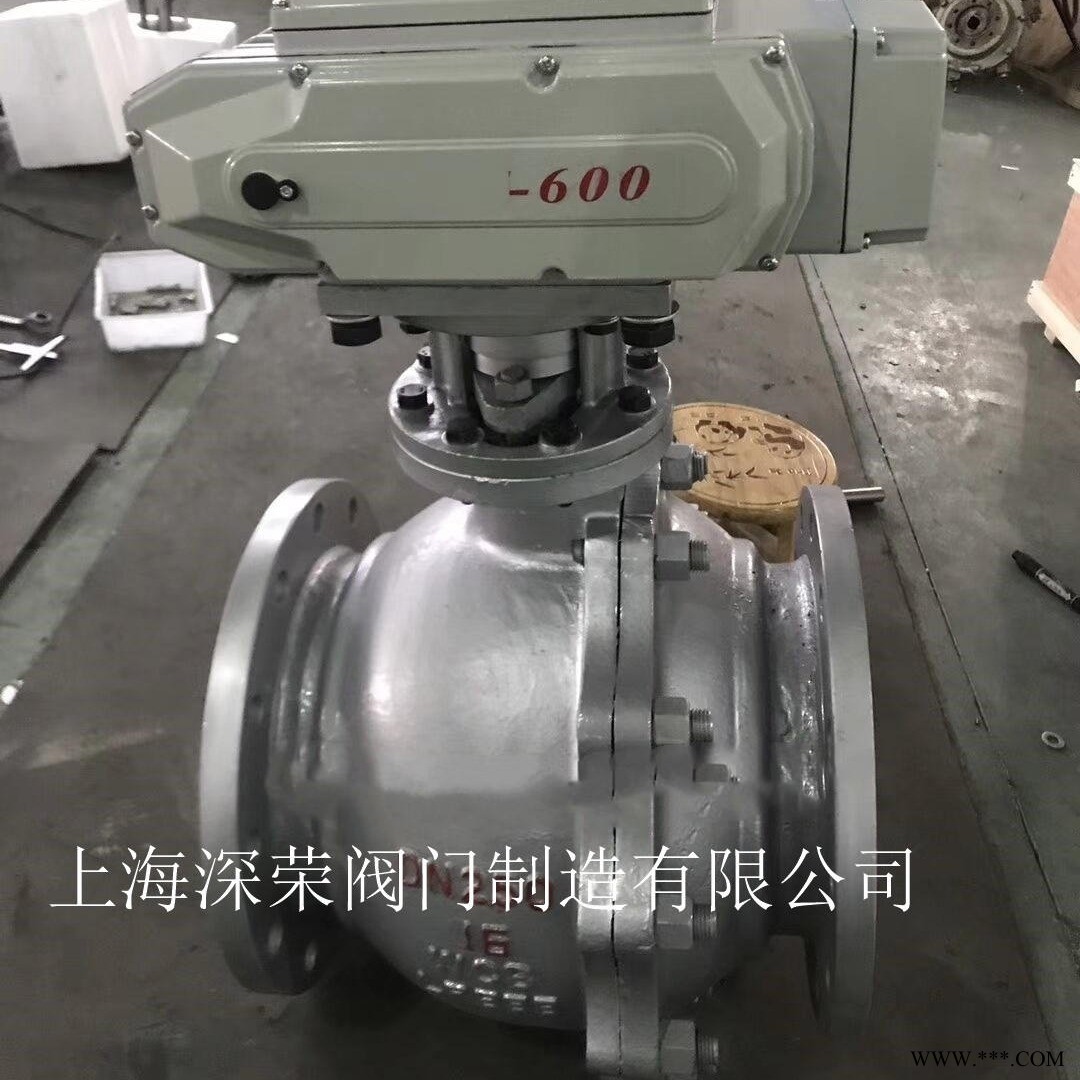

电动铸钢球阀厂家概述：
电动碳钢球阀WCB材质是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用气缸式执行机构,电动球阀分开关式和调节式两种型号。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。法兰连接的管路能保持良好密封性能，便于维修更换，便于管路的封闭.
电动铸钢球阀厂家技术参数：
产品名称:二片式电动法兰球阀（配精小型电装、仿日本光荣技术）
型号:Q941F
口径：DN15~DN300
压力:PN1.6~6.4Mpa
介质温度:-10oC~+180 oC
环境温度:-10 oC~60 oC
阀体材质:铸钢、不锈钢
密封材质：聚四氟乙稀
执行机构外壳：铝合金
控制电压：AC220V、AC380V、DC24V
特点：开关型、调节型
详细资料请来电来涵索取、。
产品名称:二片式电动法兰球阀（配精小型电装、仿日本光荣技术）
型号:Q941F
口径：DN15~DN300
压力:PN1.6~6.4Mpa
介质温度:-10oC~+180 oC
环境温度:-10 oC~60 oC
阀体材质:铸钢、不锈钢
密封材质：聚四氟乙稀
执行机构外壳：铝合金
控制电压：AC220V、AC380V、DC24V
特点：开关型、调节型
特点：
■流体阻力小、球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。
■止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
■阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
■阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
■由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
■下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
材质参数
电动执行器 | 普通开关型、无源触点开关型 电位计型带电阻输出 电位计型带4-20mA 调节型输入输出4-20mA |
防爆电动执行器 | EX dⅡBT4 EX d11 CT6 调节型、开关型 |
电压 | AC220V AC110V AC380 DC12V DC24V DC110V |
公称通径 | DN15-400mm |
公称压力 | 1.6-6.3MPa |
适用温度 | PTFE:-30~+180℃ PPL:-30~+250℃ |
连接方式 | 法兰 |
阀体结构 | 二块式 |
阀体材质 | WCB、304、316、316L |
阀板材质 | WCB、304、316、316L |
阀座衬里 | PTFE、PPL |
适用介质 | 蒸汽、水液，气体等 |
电动碳钢球阀WCB材质 流量特性KV值
公称通径 | 不同开度角下的Kv值 | ||||||||
10° | 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° | |
50 | 2 | 4 | 9 | 17 | 32 | 60 | 97 | 151 | 215 |
80 | 6 | 11 | 22 | 44 | 83 | 155 | 250 | 389 | 550 |
100 | 9 | 18 | 34 | 71 | 133 | 248 | 398 | 620 | 890 |
150 | 20 | 40 | 80 | 160 | 300 | 560 | 900 | 1400 | 2000 |
200 | 36 | 72 | 143 | 286 | 737 | 1002 | 1611 | 2506 | 3580 |
250 | 57 | 113 | 226 | 453 | 848 | 1582 | 2253 | 3955 | 5650 |
300 | 81 | 163 | 325 | 651 | 1220 | 2278 | 3661 | 5695 | 8100 |
350 | 110 | 221 | 443 | 885 | 1750 | 3541 | 5311 | 7967 | 10950 |
400 | 150 | 303 | 605 | 1113 | 2424 | 4850 | 7275 | 10910 | 15300 |
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始数据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径电动铸钢球阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供电动铸钢球阀法兰，伸缩节电动铸钢球阀连接螺栓，并根据用户需要提
