上海深荣 Q941TC电动陶瓷球阀角式调节阀可定制各种材质|目前最新的【供应专区】

品牌 :	上海深荣	型号 :	Q941TC
加工定制 :	是	工作温度 :	常温
公称通径 :	DN200	结构形式 :	固定球球阀
材质 :	碳钢	连接形式 :	法兰
适用介质 :	水	压力环境 :	常压
标准 :	国标	流动方向 :	单向
驱动方式 :	手动	零部件及配件 :	执行器
用途 :	截止	类型(通道位置) :	直动式
口径 :	DN200	种类 :	浮球式
形态 :	角式	原理 :	真空过滤
样式 :	针式	适用对象 :	空气
滤料类型 :	活性炭	过滤器类型 :	袋式
主体材质 :	不锈钢	外形 :	中型
类型 :	油罐阻火器	密封形式 :	软密封型
作用对象 :	水

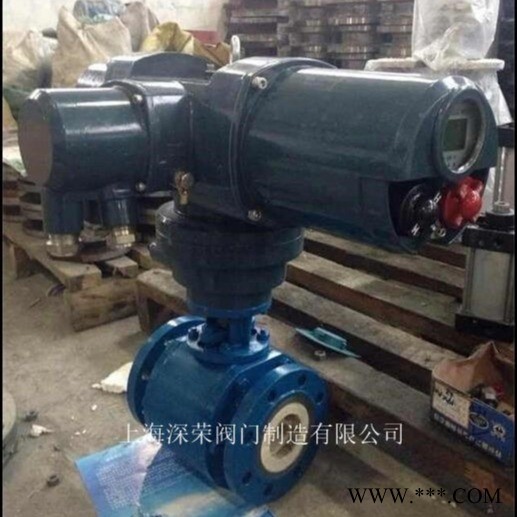

电动陶瓷球阀概述：
陶瓷球阀具有超强的耐腐蚀、耐高温、耐磨损及耐冲蚀等显著特点。广泛应用于石化、冶金、造纸、电站、炼油等行业的各类酸碱盐气体、液体、高温蒸汽和泥浆输送系统中。是强腐蚀场合下钛金属阀、蒙乃尔阀的理想替代产品。氧化锆陶瓷球阀具有成本低，运行经济性高和寿命长（是钛阀的2～4倍）的优点。其驱动方式有手动、气动、气动一弹簧复位、电动等。并可按用户的要求设计各类特殊陶瓷阀门。适用于各种酸、碱、盐类液体、气体介质环境，硬密封阀尤其适用于带颗粒、纤维状介质环境。

电动陶瓷球阀性能介绍：
1.陶瓷球阀阀芯采用高性能结构陶瓷材料，其优异的化学稳定性和极高的硬度（≥HRA88以上，仅次于金刚石）保证阀球和阀座密封面不会被介质腐蚀和磨损，从而保证阀门良好的密封性能。
2.陶瓷硬密封球阀采用99.5%氧化铝结构陶瓷，烧结温度达1700℃。因此陶瓷阀是高温工况中阀门好选择
3.陶瓷阀球和阀座之间的球面密封结构采用台湾引进的陶瓷加工技术加工而成，密封性能高于其他硬密封球阀，达到零泄漏（泄漏等级为VI级）。
4.结构陶瓷热膨胀系数小，在高温工况下变形量极小，不会出现因温度变化而导致密封面失效的问题。
5. 陶瓷密封面经过精密研磨后，表面粗糙度小于Ra0.2，球体真圆度误差小于0.005，加之陶瓷的高硬度和自润滑特性，使密封面的密封比压远小于普通的软密封球阀，约为普通硬密封球阀的1/5乃至更低，因此阀门启闭扭矩小，开关顺畅，作为调节阀使用时调节灵敏度高。
6.阀体壳体采用三段式结构，采用A105N/SS304锻件，合理的结构设计有效保护内部陶瓷阀芯。

特点：
陶瓷球阀阀体为三段式结构，採用碳钢或不锈钢锻件，体型坚固，外形美观。阀门內部介质通过部分，球体、阀座、接管均为结构陶瓷材料。结构陶瓷化学稳定性好，硬度高（可達HRA88以上），可耐大部分酸堿介质腐蚀，並具有极好的耐磨損性能，解決了普通金属和塑料阀门耐磨損和耐腐蚀不能兼雇的问题。阀门陶瓷內件由一球体，二阀座，二接管共六件合理組成，整体结构简洁，流道顺畅，介质流动阻力小。球体与阀座密封面为球面硬密封，採用台湾引进的先进球面加工技术加工而成，表面特性好，真球度高，由于结构陶瓷具有自洁性和自润滑性，从而使整台阀门密封性能极好，達到零泄漏，且不需要很大的压力即可密封严紧，从而减轻阀杆扭矩，开关顺畅。

适用工況：
电厂脫硫脫硝、石灰浆液、石油化工管道、造紙印刷废水处理、工业、氯堿工业等強腐蚀介质且含有固体顆粒、纤维等严苛工況

主要外形连接尺寸

公称压力PN（MPa）	公称通径DN（mm）	尺寸（mm）
公称压力PN（MPa）	公称通径DN（mm）	L	D	D1	D2	D6	b	f	f6	Z-Фd	W	ФW	H	H1
1.6	15	130	95	65	45	-	14	2	-	4-14	140	-	85	-
	20	140	105	75	55	-	14	2	-	4-14	140	-	90	-
	25	150	115	85	65	-	14	2	-	4-14	150	-	99	-
	32	165	135	100	78	-	16	2	-	4-18	180	-	105	-
	40	180	145	110	85	-	16	3	-	4-18	200	-	126	-
	50	200	160	125	100	-	16	3	-	4-18	250	-	140	-
	65	220	180	145	120	-	18	3	-	4-18	300	-	165	-
	80	250	195	160	135	-	20	3	-	8-18	350	-	178	-
	100	280	215	180	155	-	20	3	-	8-18	500	305	230	380
	125	320	245	210	185	-	22	3	-	8-18	800	305	280	405
	150	360	280	240	210	-	24	3	-	8-23	800	305	310	460
	200	400	335	295	265	-	26	3	-	12-23	1000	305	350	550
2.5	15	130	95	65	45	-	16	2	-	4-14	140	-	85	-
	20	140	105	75	55	-	16	2	-	4-14	140	-	90	-
	25	150	115	85	65	-	16	2	-	4-14	150	-	99	-
	32	165	135	100	78	-	18	2	-	4-18	180	-	105	-
	40	180	145	110	85	-	18	3	-	4-18	200	-	126	-
	50	200	160	125	100	-	20	3	-	4-18	250	-	140	-
	65	220	180	145	120	-	22	3	-	8-18	300	-	165	-
	80	250	195	160	135	-	22	3	-	8-18	350	-	178	-
	100	320	230	190	160	-	24	3	-	8-23	500	305	230	380
	125	400	270	220	188	-	28	3	-	8-25	800	305	280	405
	150	400	300	250	218	-	30	3	-	8-25	800	305	310	460
	200	550	360	310	278	-	34	3	-	12-25	1000	305	350	550
4.0	15	130	95	65	45	40	16	2	-	4-14	140	-	85	-
	20	140	105	75	55	51	16	2	4	4-14	140	-	90	-
	25	150	115	85	67	58	16	2	4	4-14	150	-	99	-
	32	180	135	100	78	66	18	2	4	4-18	180	-	105	-
	40	200	145	110	85	76	18	3	4	4-18	200	-	126	-
	50	220	160	125	100	88	20	3	4	4-18	250	-	142	-
	65	250	180	145	120	110	22	3	4	8-18	300	-	165	-
	80	280	195	160	135	121	22	3	4	8-18	350	-	178	330
	100	320	230	190	160	150	24	3	4.5	8-23	500	305	230	380
	125	400	270	220	188	176	28	3	4.5	8-25	800	305	280	420
	150	400	300	250	218	204	30	3	4.5	8-25	800	305	310	480
	200	550	375	320	282	260	38	3	4.5	12-30	1000	400	350	560

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始数据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径Q941TC电动陶瓷球阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供Q941TC电动陶瓷球阀法兰，伸缩节Q941TC电动陶瓷球阀球阀连接螺栓，并根据用户需要提供 Q941TC电动陶瓷球阀易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
