| 品牌 : | 上海深荣 | 型号 : | Q41F |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直动式 | 驱动方式 : | 手动 |
| 流动方向 : | 单向 | 用途 : | 截止 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 加工定制 : | 是 | 特性 : | 高频高介陶瓷 |
| 功能 : | 固定用陶瓷 | 微观结构 : | 多晶 |
| 工作温度 : | 常温 | 形态 : | 角式 |
| 标准 : | 国标 | 外形 : | 中型 |
| 零部件及配件 : | 执行器 | 主体材料 : | 碳钢 |
| 公称通径 : | DN200 | 密封形式 : | 软密封型 |
| 种类 : | 浮球式 | 结构形式 : | 固定球球阀 |
| 作用对象 : | 水 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 |

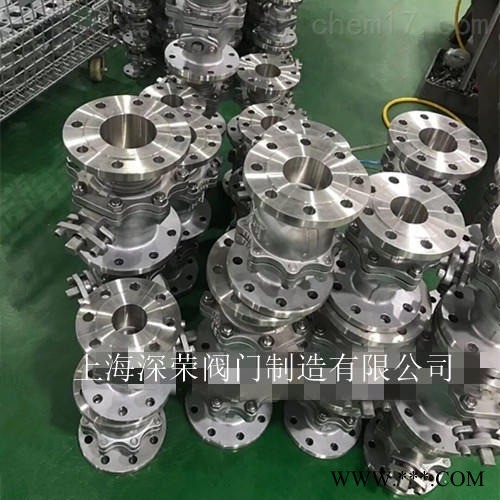

HG20592-2009化工部标准不锈钢法兰球阀
产品简介：
化工部标准不锈钢球阀Q41F化工部标准球阀HG20592-2009标准法兰/化工部标准不锈钢法兰球阀HG20592-2009化工部带加固筋带凸台防盗球阀HG/化工部标准碳钢法兰球阀/不锈钢化工部标准球阀适用介质：水、气、油品、和酸碳腐蚀性介质，适用温度：-196-350℃，驱动方式：手动、气动、电动、液动等，公称通径：DN15-250mm 1/2″-10″ ，球阀在全开和全闭时，球体和阀座的密封面与介质隔离，因此高速通过阀门的介质不会引起密封面的侵蚀。在较大的压力和温度范围内，能实现完全双向密封。
标准：
设计与制造按 GB/T 12237-2007
结构长度按GB/T 12221
法兰连接尺寸按GB/T9112-9124,HG/T20592-2009,/JB/T74-90
尺寸设计 检验按JB/T 9092
特点：
1、阀门结构简单、体积小、重量轻、流阻小、节能效果好，介质流过该阀时，相当于流过段直通的管道，此流体阻小。
2、流体进、出该阀方向可任意选择，具有双向作用。
3、连接方式有：内螺纹、法兰、对焊、插焊、快装等。其安装有水平管道，垂直管道均可安装等。
4、操作方便，开关迅速，手柄操作只需转动90度即可实现开关。气动，电动可任意调动。
5、防渗漏效果好，具开关寿命可高出其他设备5-10倍。
主要外型尺寸：
1.6MPa | DN | L | D | D1 | D2 | b | n-φd | H | D0 |
凸面法兰 | 15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 78 | 140 |
20 | 140 | 105 | 75 | 55 | 14 | 4-14 | 84 | 160 | |
25 | 150 | 115 | 85 | 65 | 14 | 4-14 | 95 | 180 | |
32 | 165 | 135 | 100 | 78 | 16 | 4-18 | 150 | 250 | |
40 | 180 | 145 | 110 | 85 | 16 | 4-18 | 150 | 300 | |
50 | 200 | 160 | 125 | 100 | 18 | 4-18 | 170 | 350 | |
65 | 220 | 180 | 145 | 120 | 20 | 4-18 | 195 | 350 | |
80 | 250 | 195 | 160 | 135 | 20 | 8-18 | 215 | 400 | |
100 | 280 | 215 | 180 | 155 | 20 | 8-18 | 250 | 500 | |
125 | 320 | 245 | 210 | 185 | 22 | 8-18 | 265 | 600 | |
150 | 360 | 280 | 240 | 210 | 24 | 8-23 | 270 | 800 | |
200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 330 | 1200 | |
2.5MPa | 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 103 | 140 |
凸面法兰 RF | 20 | 140 | 105 | 75 | 55 | 16 | 4-14 | 112 | 160 |
25 | 150 | 115 | 85 | 65 | 16 | 4-14 | 123 | 180 | |
32 | 165 | 135 | 100 | 78 | 18 | 4-18 | 150 | 250 | |
40 | 180 | 145 | 110 | 85 | 18 | 4-18 | 156 | 300 | |
50 | 200 | 160 | 125 | 100 | 20 | 8-18 | 172 | 350 | |
65 | 220 | 180 | 145 | 120 | 22 | 8-18 | 197 | 350 | |
80 | 250 | 195 | 160 | 135 | 22 | 8-23 | 222 | 400 | |
100 | 280 | 230 | 190 | 160 | 24 | 8-23 | 253 | 500 | |
125 | 320 | 270 | 220 | 188 | 28 | 8-25 | 275 | 600 | |
150 | 360 | 300 | 250 | 218 | 30 | 8-25 | 286 | 800 | |
200 | 400 | 360 | 310 | 278 | 34 | 12-25 | 340 | 1200 |
上海深荣阀门主要生产销售【化工部标准不锈钢球阀Q41F化工部标准球阀HG20592-2009标准法兰/化工部标准不锈钢法兰球阀HG20592-2009化工部带加固筋带凸台防盗球阀HG/化工部标准碳钢法兰球阀/不锈钢化工部标准球阀】，备有大量库存现货以出厂价直销！我们秉持“合理价格、贴心服务”的理念，努力为客户提供可靠的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径 Q41F化工部标准不锈钢球阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供 Q41F化工部标准不锈钢球阀法兰，伸缩节及Q41F化工部标准不锈钢球阀连接螺栓，并根据用户需要提供Q41F化工部标准不锈钢球阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
