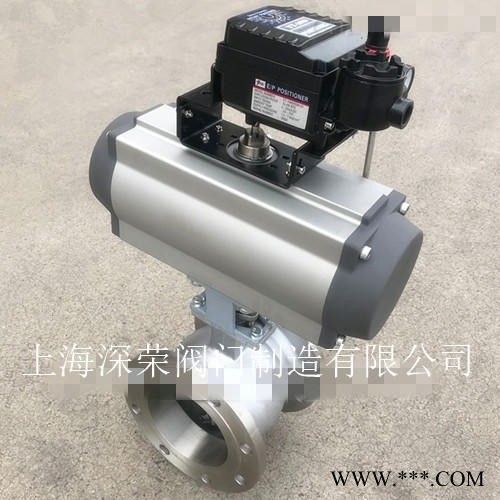

上海深荣 VQ647F/QV647H气动V型调节法兰球阀 气动固定式球阀 可定制各种材质

QV647F气动V型法兰球阀QV647H

产品简介：

气动V型调节法兰球阀QV647F气动V型调节球阀QV647H气动V形球阀QV647Y气动法兰式V型球阀/防爆气动V型调节球阀/防爆 气动V形球阀/气动V型调节球阀/气动不锈钢V型球阀/防爆气动V型法兰球阀阀体采用金属或金属对聚四氟乙烯密封配合的旋转球 阀，它将球阀和蝶阀的控制特性结合成体,既可用作控制调节阀，又可作关断切断阀。当阀关闭时，V形切口与阀座产生楔形剪切 作用，既具有自洁功能又可防止球芯与阀座之间因污物产生的卡死现象，特别适用于高粘度、悬浮液、纸浆等不干净、含纤维介 质场合。广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。

 产品特点

1、具有出色的调节特性：气动V形球阀具有个近似等百分比的固有流量特性及高达300：1的可调比。因此气动V型阀可以在广幅 的变化范围内提供精确的控制

。 2、启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。

3、气动V形球阀采用双轴承结构，机械稳定性能高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。

 4、大可靠（安全）性：阀体为个整体，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。 5、金属阀座的优越密封性：气动V形球阀采用可动金属阀座，自助补偿功能，并具有优越密封性能及超长的使用寿命。

 执行机构 采用新型ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。 1、齿轮式双活塞，输出力矩大，体积小。 2、气缸选用铝金材料，重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。 技术参数和性能 GTD/ATD气动执行器技术参数 QV641F气动V形球阀阀体参数 类 型 双作用活塞式、弹簧复位式 公称通径 DN15～200mm 气源压力 双作用：2-8bar/单作用：4- 8bar 公称压力 PN1.6、2.5MPa 输出力矩 双作用：4N·M～10560N·M 阀轴材质 不锈钢 单作用：7N·M～2668N·M 阀体材质 碳钢、304/316/316L不锈钢 工作温度 常温型：-20℃～80℃（丁jing 橡胶O型圈） 球体材质 304/316/316L不锈钢 高温型：-20℃～160℃（氟橡 胶O型圈） 阀座密封 F4、金属密封 动作范围 0～90°±5° 温 度 F4≤180℃、金属密封≤425℃ 接口螺纹 GTD40～GTD83 G1/8″ 适用介质 纸浆、矿浆、煤浆、水、石油、 GTD110～GTD350/ATD52～ 粘性流体等 270 G1/4″ 阀位信号 定位器：4～20mA/回信器：全 开全关信号 特 点 自清洁功能、防卡死、阻力小、 动作稳定 外形尺寸(PTFE) 公称通径DN L对夹 D对夹 L法兰 D法兰 L1 H H1 执行器型号 压力 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 15-25 62 64 102 110 140 310 75 ATD-63 32 65 75 114 140 170 330 75 ATD-75 40 62 82 114  ATD-75 50 75 100 125 165 186 370 96 ATD-83 65 90 120 145 185 230 425 115 ATD-92 80 100 131 165 200 254 460 125 ATD-105 100 115 158 194 220 296 500 125 ATD-125 125 130 180 212 250 384 603 155 ATD-140 150 160 216 229 285 501 655 165 ATD-160 200 200 268 243 340 533 760 195 ATD-190 附件选项 根据不同控制和要求可选择下列附件： 回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。 电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。 三联件：可对气源稳压、过滤、气缸加润滑油。 手轮机构：转动手轮机构，可实现手动开、关阀。 电气定位器：输入4～20mA信号,实现阀门调节功能。 订货说明 1、气动执行器类型：双作用、单作用 2、介质类型、温度、压力 3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构

 上海深荣阀门主要生产销售【气动V型调节法兰球阀QV647F气动V型调节球阀QV647H气动V形球阀QV647Y气动法兰式V型球 阀/防爆气动V型调节球阀/防爆气动V形球阀/气动V型调节球阀/气动不锈钢V型球阀/防爆气动V型法兰球阀】，备有大量库存现 货以出厂价直销！我们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本 文中所有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径 VQ647FQV647H气动V型调节法兰球阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供  VQ647FQV647H气动V型调节法兰球阀法兰，伸缩节及VQ647FQV647H气动V型调节法兰球阀连接螺栓，并根据用户需要提供 VQ647FQV647H气动V型调节法兰球阀易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
