| 品牌 : | 上海深荣 | 型号 : | BQ641F |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 结构形式 : | 固定球球阀 | 公称通径 : | DN200 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 直动式 | 作用对象 : | 水 |
| 外形 : | 中型 | 形态 : | 角式 |
| 加工定制 : | 是 | 密封形式 : | 软密封型 |
| 特性 : | 高频高介陶瓷 | 功能 : | 固定用陶瓷 |
| 微观结构 : | 多晶 | 主体材料 : | 碳钢 |
| 种类 : | 浮球式 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 |

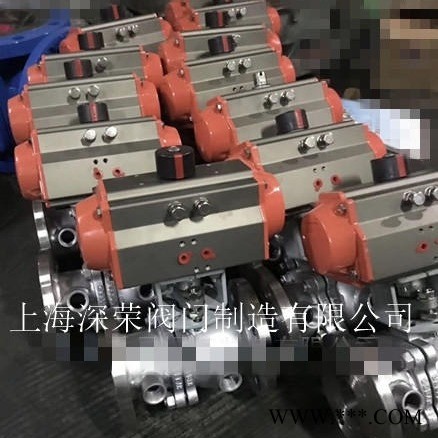

BQ641F气动夹套保温球阀QB641PPL
产品简介：
BQ641F气动保温球阀QB641PPL气动夹套保温球阀/气动保温法兰球阀/气动不锈钢保温球阀/气动带手动保温球阀/气动铸钢保 温球阀/气动碳钢保温球阀/气动防爆保温球阀/气动软密封保温球阀具有良好的保温保冷特性，且阀门的通径和管径至，介质呈直 线流动，阻力小，适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计，更能均匀地 保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的高压力为1MPa。主要用于石油、化工、制药、食品等各类系 统中，以输送常温下会凝固的高粘度介质。 技术参数及执行标准： 公称通径 DN15～200、NPS 3/4～8 公称压力(Mpa) PN1.6~2.5、Class150~300、10K、20K 阀门材料及适用工况 零件名称 材料3.阀体 WCB CF8(304) CF8M(316) 2.阀座 1Cr18Ni9Ti 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 4.密封圈 聚四氟乙烯、对位聚笨 5.球体 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 6.阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 1.夹套 25 25 25 7.填料 聚四氟乙烯、柔性石墨 适用介质 水、蒸汽、油品 腐蚀性介质 腐蚀性介质 适用温度 -29～180℃(聚四氟乙烯)、-20～300℃（对位聚笨） 设计制造 GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351 结构长度 GB/T 12221-1989、ANSI B16.10；JIS B2002 连接法兰 JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214 压力试验 JB/T 9092-1999、API 598 传动方式 手动、蜗轮蜗杆传动、气动、电动。 主要外形及连接尺寸表： 公称通径 英制 d L D E Q H 螺纹 (mm) (in) (mm) (in) P 20 3/4" 19 117 40 1.5" 58.5 147 101 170 G3/4" 25 1" 25 127 50 2" 62.5 156 106 170 G3/4" 40 1 1/2" 38 165 65 2.5" 63.5 181 125 250 G3/4" 50 2" 51 178 80 3" 68 218 135 250 G3/4" 80 3" 76 229 150 6" 82 275 193 350 G3/4" 100 4" 102 254 200 8" 83 300 265 420 G3/4" 150 6" " 95 403 355 800 G3/4" 200 8" 203 330 300 12" 100 492 410 800 G3/4" 附件选项 根据不同控制和要求可选择下列附件： 回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。 电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。 三联件：可对气源稳压、过滤、气缸加润滑油。 手轮机构：转动手轮机构，可实现手动开、关阀。 电气定位器：输入4～20mA信号,实现阀门调节功能。 订货说明 1、气动执行器类型：双作用、单作用 2、介质类型、温度、压力 3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构
上海深荣阀门主要生产销售【BQ641F气动保温球阀QB641PPL气动夹套保温球阀/气动保温法兰球阀/气动不锈钢保温球阀/气动 带手动保温球阀/气动铸钢保温球阀/气动碳钢保温球阀/气动防爆保温球阀/气动软密封保温球阀】，备有大量库存现货以出厂价 直销！我们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文 字、数据、图片仅供参考。
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径 BQ641F气动保温球阀QB641PPL是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供 BQ641F气动保温球阀QB641PPL法兰，伸缩节及BQ641F气动保温球阀QB641PPL连接螺栓，并根据用户需要提供 BQ641F气动保温球阀QB641PPL易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
