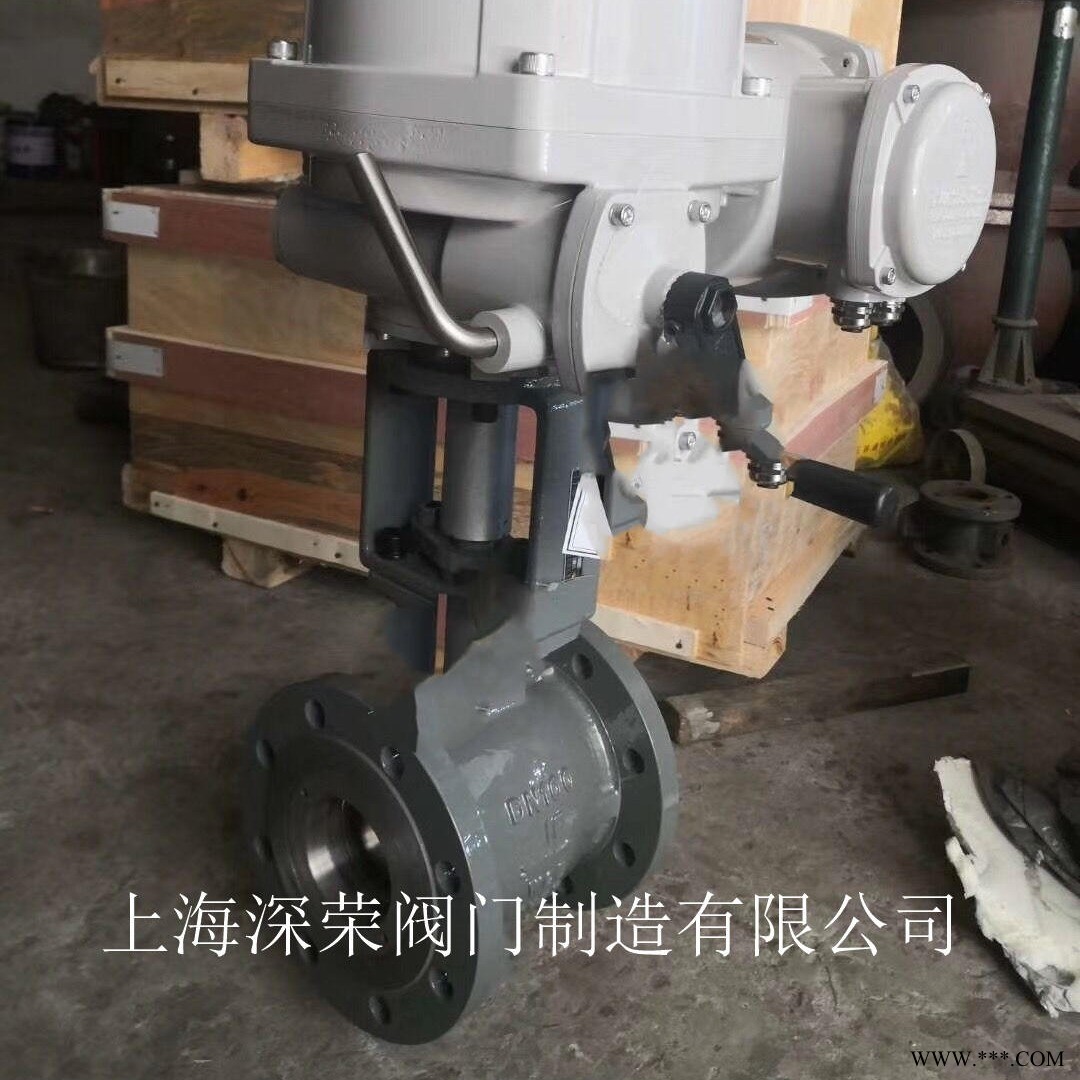

上海深荣 Q941F不锈钢电动V型球阀 电动不锈钢球阀 可订制各种材质

不锈钢电动V型球阀介绍：

电动球阀（英文名：Electronic Ball Valve）由电动执行机构和球阀共同构成电动球阀。是工业自动化过程控制的一种管道压元件，通常用于管道介质的远程开、关（接通、切断介质）控制。电动球阀标准GB/T21465-2008《阀门术语》中定义为：启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。电动球阀分为电动法兰球阀，电动对夹球阀，电动焊接球阀，电动丝扣球阀。根据密封形式还分为软密封电动球阀，硬密封电动球阀。

不锈钢电动V型球阀特点是：

（１）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；

（２）具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；

（３）防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；

（４）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。

阀    体

形    式：直通型笼式套筒调节阀

阀门通径：40～500mm

公称压力：PN1.6、2.5、4.0、6.4、10.0     ANSI Class 125、150、300、600    JIS 10K、16K、20K、30K、40K

法兰式   FF、RF、RJ和LG

标准按：ANSI BI6.5、JIS B2201，HG20592-2009

焊接型：承插焊SW(20～25)

螺纹连接：（Rc1/2″～1″）

材    料：WCB  WC6  CF8  CF8M  CF3  CF3M

(特种材质要求可以定做)

上 阀 盖：常温型（P）：    -17℃～＋230℃

          伸长Ⅰ型（E1）： -45℃～－17℃   +230℃～＋566℃

          伸长Ⅱ型（E2）： -100℃～－45℃

          伸长Ⅲ型（E3）： -196℃～－100℃

          注:工作温度不准超过各种材料的允许范围

压盖形式：螺栓压紧式

填    料：不用润滑油的填料为：V形PTFE填料

用润滑油的填料为：石墨填料

阀内组件

阀芯型式：单座柱塞型阀芯

流量特性：硬密封：Cv值从0.4～14的高精度流量特性符合IEC534-2，参考图1

                  CV值从0.01～0.25参考图3

          软密封：Cv值从0.4～14参考图2

                  CV值从0.01～0.25参考图3

工作范围：软阀座的工作温度和压差参考图4

          司太莱堆焊的工作温度和压差参考图5

材   料：1Cr18Ni9 Ocr17Ni12Mo2  司太莱合金堆焊9Cr18MoV  17-4PH  SUS440C

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始数据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径Q941F不锈钢电动V型球阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供Q941F不锈钢电动V型球阀 法兰，伸缩节Q941F不锈钢电动V型球阀连接螺栓，并根据用户需要提供Q941F不锈钢电动V型球阀 阀易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于

蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
