| 品牌 : | 上海深荣 | 型号 : | Q644F |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 公称通径 : | DN200 |
| 密封形式 : | 软密封型 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 形态 : | 角式 |
| 零部件及配件 : | 执行器 | 类型(通道位置) : | 直动式 |
| 适用介质 : | 水 | 用途 : | 截止 |
| 主体材料 : | 铸铁 | 外形 : | 中型 |
| 驱动方式 : | 手动 | 结构形式 : | 固定球球阀 |
| 作用对象 : | 水 | 口径 : | DN200 |
| 种类 : | 浮球式 | 原理 : | 真空过滤 |
| 样式 : | 针式 | 适用对象 : | 空气 |
| 滤料类型 : | 活性炭 | 过滤器类型 : | 袋式 |
| 主体材质 : | 不锈钢 | 类型 : | 油罐阻火器 |
单作用常闭型 气动三通球阀概述：

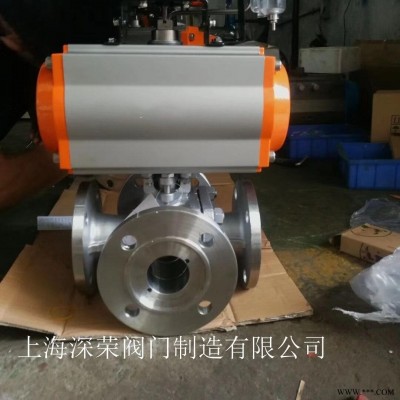

不锈钢气动三通球阀由三通高平台球阀及气动执行器组成，包括“L型气动三通球阀”和“T型气动三通球阀”。L型适用于介质的流向切换，能使相互垂直的两个通道联通，T型适用于介质的分流，合流或流向切换。不锈钢气动三通球阀适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水等工业管路。带国际标准ISO支架平台和锁定装置。
单作用常闭型 气动三通球阀技术参数：
公称尺寸：DN15~DN80
公称压力：PN1.0, PN1.6, PN2.5, PN4.0, PN6.4MPa
强度试验压力：PT1.5, PT2.4, PT3.8, PT6.0, PT9.6MPa
低压气密封试验压力：0.6MPa
设计制造标准：GB, JB, ISO, ANSI, DIN, BS, JIS
适用介质：
Q614F/15F-(16-64)C 水, 油品, 气
Q614F/15F-(16-64)P
Q614F/15F-(16-64)R
适用温度：-20~120°C (常规)；-20~250°C (特殊)
流道形式：三通L型, 三通T型
端部连接：丝扣螺纹式, G, ISO, BSP, BSPT, NPT, DIN, JIS
主体材质：WCB, 不锈钢, 304, 304L, 316, 316L, CF8, CF8M, CF3, CF3M
气动螺纹三通球阀特点：
1、三通球阀结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、三通球阀密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、三通球阀一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
4、维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
5、三通球阀泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，
大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始数据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号Q644F单作用常闭型否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可Q644F单作用常闭型法兰，伸缩节
