上海深荣 Q641F气动锻钢高压球阀 浮动式锻钢球阀 可定制各种材质

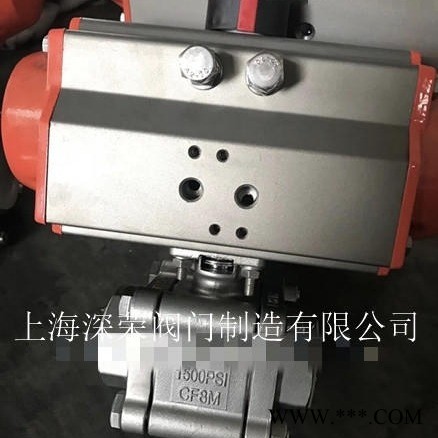

Q641F气动锻钢高压法兰球阀

产品简介：

气动锻钢高压球阀Q641F气动高压球阀/气动高压法兰球阀/气动高压三片式球阀/气动高压不锈钢球阀/气动高压不锈钢法兰球阀/ 防爆气动高压球阀/气动开关型高压球阀/气动调节型高压球阀/气动锻造高压球阀由法兰锻造高压球阀与气动执行器组成，阀体材 质均经过硬质及防腐处理，提高了阀体的强度，具有极好的耐压耐磨的优点。气动高压球阀采用三段式阀体，使结构更加紧凑且 便于装配，适用于液压油，水，高压气体等介质。可配以阀门定位器输入4-20mA的模拟信号从而控制球芯运转的开度大小，实 现对介质压力、流量、温度等参数的比例式调节。 广泛应用于化工、石油、天然气、冶金、等行业及含介质、杂质多、腐 蚀严重的长输管线。

特点：

 1、气动高压球阀是三分体式连接锻钢固定球阀，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流 动方向。

2、标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能。

 3、枢轴采用防吹出保护结构，有效地防止泄漏。

 4、低磨擦系数的轴承，使得扭矩减少到小，便于阀门启闭。

 零部件参数 零件名称 材料名称 阀体 WCB 304(CF8) 316(CF8M) 316L(CF3M) 球体 2Cr13+氮化处理 304 316 316L 阀杆 2Cr13 304 316 316L 密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 适用介质 水、气体、蒸汽、油品等 腐蚀性介质 腐蚀介质 尿素等腐蚀性介质 技术参数 公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 阀体形式 整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上) 公称压力 PN16.0、25.0 MPa；ANSI 150、300、600、900LB 连接形式 法兰式、焊接式、螺纹式(适用于PN16MPa以内) 密封填料 V型聚四氟乙烯填料、柔性石墨填料等 阀芯形式 O型球体阀芯 流量特性 近似快开特性 动作范围 0～90°、0～360° 泄露量Q 按GB/T4213-92，小于额定KV0.01% 基本误差 带定位器：小于全行程的±2% 可调范围 250：1 配置执行 机构 GT、AT、AW系列单双作用气动执行器 控制方式 开关两位控制能、4～20mA模拟量信号控制 执行机构参数 执行器型号 GT、AT、AW系列单双作用气动执行器 供气压力 0.4～0.7MPa 气源接口 G1/4"、G1/8"、G3/8"、G1/2" 环境温度 -30～+70℃ 作用形式 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失 气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) 性能规范 公称通径DN(mm) DN15-300 公称压力 PN(MPa) 10.0 16.0 25.0 32.0 42.0 试验压力 强度试验 15.0 24.0 37.5 48.0 63.0 密封试验 11.0 17.6 27.5 35.2 46.2 低压气密试验 0.5～0.7 适用介质 水、油、蒸气、(温度≤200℃)、(温度≤200℃)

上海深荣阀门主要生产销售【气动锻钢高压球阀Q641F气动高压球阀/气动高压法兰球阀/气动高压三片式球阀/气动高压不锈钢球 阀/气动高压不锈钢法兰球阀/防爆气动高压球阀/气动开关型高压球阀/气动调节型高压球阀/气动锻造高压球阀】，备有大量库存 现货以出厂价直销！我们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。 本文中所有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径 Q641F气动锻钢高压球阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供 Q641F气动锻钢高压球阀法兰，伸缩节及Q641F气动锻钢高压球阀连接螺栓，并根据用户需要提供 Q641F气动锻钢高压球阀易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
