上海深荣 Q611F气动高压内螺纹球阀 浮动式锻钢球阀 可定制各种材质

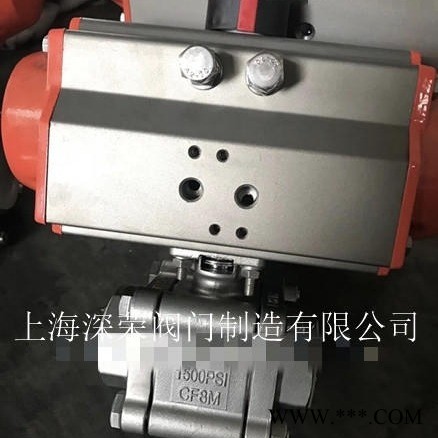

Q611F气动高压三片式内螺纹球阀

产品简介：

 气动高压内螺纹球阀Q611F气动高压三片式球阀/1500PSI气动高压三片式内螺纹球阀/气动高压不锈钢内螺纹球阀/气动高压不锈 钢三片式球阀/气动高压三片式丝口球阀/气动高压三片式丝扣球阀/防爆气动高压三片式内螺纹球阀/气动开关型三片式高压球阀/ 气动调节型三片式高压球阀是双(单)作用气动活塞式执行器与高压球阀组成，是种自动控制和遥控的新型阀门。广泛的用于加气 站、装罐车等高压管道，其连接形式分内螺纹(G/NPT)、焊接、卡套等。气动活塞式执行器采用低摩擦材料，缸体内外表面经硬 质阳极氧化防腐处理，大大提高了气缸的使用寿命。气动内螺纹高压球阀采用新型AT/GT系列气动执行器，有双作用和单作用式 （弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；大口径阀门采用AW系列气动执行器，拨叉式结构传动，结构合 理，输出扭矩大。

 工作原理：

气动内螺纹高压球阀是利用压缩空气作为动力从而带动阀芯旋转，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去 驱动阀门，实现开关量或比例式调节。

 产品特点：

 1、安装简便，能以任意方向安装于管道中的任意部位。 2、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。 3、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。 4、操作力矩小，流通能力大、压力损失小、使用寿命长、表面镀铬、外形美观、结构简单，维修更换方便。 5、连接形式及连接尺寸符合国际标准（ISO）和国标GB、日标JIS等，是理想的液压管路集成系统的配套产品。 主要技术参数及性能： 公称通 径 DN 15 20 25 32 40 50 65 80 100 125 150 200 阀体形式 整体锻造阀体（DN50以内）、三段式锻造阀体（DN50以上） 公称压力 PN16.0、25.0 MPa；ANSI 150、300、600、900LB 连接形式 法兰式、焊接式、螺纹式（适用于PN16MPa以内） 密封填料 V型聚四氟乙烯填料、柔性石墨填料等 阀芯形式 O型球体阀芯 流量特性 近似快开特性 动作范围 0～90°、0～360° 泄露量Q 按GB/T4213-92，小于额定KV0.01% 基本误差 带定位器：小于全行程的±2% 可调范围 250：1 配置执行 机构 GT、AT系列单双作用气动执行器 控制方式 开关两位控制能、4～20mA模拟量信号控制 性能参数： 执行器型号 GT、AT系列单双作用气动执行器 供气压力 0.4～0.7MPa 气源接口 G1/4"、G1/8"、G3/8"、G1/2" 环境温度 -30～+70℃ 作用形式 单作用执行机构、双作用执行机构 可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传 送器、手轮机构等 主要零件材料： 零件名称 材料 阀体、阀盖 WCB 304（CF8） 316（CF8M） 316L（CF3M） 球体 2Cr13+氮化处理 304 316 316L 阀杆 2Cr13 304 316 316L 阀座密封圈 PTFE、碳素纤维＋PTFE、对位聚苯 填料 V型PTFE、柔性石墨 主要性能规范： 公称通径DN（mm） DN15-300 公称压力 PN（MPa） 10.0 16.0 25.0 32.0 42.0 试验压力 强度试验 15.0 24.0 37.5 48.0 63.0 密封试验 11.0 17.6 27.5 35.2 46.2 低压气密试验 0.5～0.7 适用介质 水、油、蒸气、（温度≤200℃）、（温度≤200℃） 外形尺寸： 1、内螺纹连接尺寸 （单位：mm） 螺纹 G/NPT DN L1 B D H H1 H2 L H L10 气动执行 器 1/4 6 69 26 58 150 32 13 165 150 32 GT50 3/8 10 73 32 58 150 38 16 165 150 35 1/2 15 85 38 58 150 46 19 165 150 37 3/4 20 96 49 70 210 57 24 225 210 47 GT63 1″ 25 110 60 70 210 60 26 225 210 55 GT75 11/4 32 110 76 70 210 84 38 225 210 70 GT88 21/2 40 120 84 90 260 92 42 255 260 72 GT100 2″ 50 140 100 120 320 111 50 330 320 80 GT115 （如选用单作用气缸加档） 2、卡套式外表连接尺寸（单位：mm） DN RA D DL 气动执行器6 10 M18×1.5 91 AT50 8 12 M20×1.5 95 10 14 M22×1.5 104 13 16 M24×1.5 107 AT63 16 20 M30×2 113 20 25 M36×2 134 AT75 25 30 M42×2 146 25 38 M52×2 155 AT100 32 38 M52×2 170 （如选用单作用气缸加档）

上海深荣阀门主要生产销售【气动高压内螺纹球阀Q611F气动高压三片式球阀/气动高压不锈钢内螺纹球阀/气动高压不锈钢三片 式球阀/气动高压三片式丝口球阀/气动高压三片式丝扣球阀/防爆气动高压三片式内螺纹球阀/气动开关型三片式高压球阀/气动调 节型三片式高压球阀】，备有大量库存现货以出厂价直销！我们直秉持“产品、合理价格、贴心服务”的理念，努力为客户 提供高品质的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径 Q611F气动高压内螺纹球阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供 Q611F气动高压内螺纹球阀法兰，伸缩节及Q611F气动高压内螺纹球阀连接螺栓，并根据用户需要提供 Q611F气动高压内螺纹球阀易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
