| 品牌 : | 上海深荣 | 型号 : | Q41F-150LB |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 结构形式 : | 固定球球阀 | 公称通径 : | DN200 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 直动式 | 作用对象 : | 水 |
| 外形 : | 中型 | 形态 : | 角式 |
| 加工定制 : | 是 | 密封形式 : | 软密封型 |
| 特性 : | 高频高介陶瓷 | 功能 : | 固定用陶瓷 |
| 微观结构 : | 多晶 | 主体材料 : | 碳钢 |
| 种类 : | 浮球式 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 |

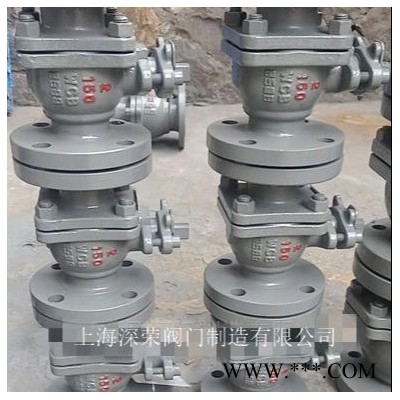

Q41F-150LB美标法兰球阀
产品简介：
美标球阀Q41F-150LB美标法兰球阀/Q41F-300LB美标法兰球阀/Q41F-600LB美标法兰球阀/磅级美标法兰球阀/美标不锈钢球 阀/美标碳钢球阀/美标铸钢球阀主要用于截断或接通介质，也可用于流体的调节与控制。广泛用于石油、化工、冶金、电力、建 筑、热力、给排水、水处理等行业。
特点：
（1）流体阻力小，全通径的球阀基本没有流阻。
（2）结构简单、体积小、重量轻。
（3）紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也 已广泛使用。
（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用
（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
执行标准： 设计与制造按ANSI B16.34，JIS 2071 结构长度按JIS B2002 法兰连接尺寸按JIS B2212，2214 检验按JIS B2003 150Lb主要连接尺寸： 型号 规格 (mm) 尺寸 (mm) inch DN L D D1 D2 b Z-Φd H W Q41F/H/Y150Lb Q341 F/H/Y150Lb Q641 F/H/Y150Lb 1/2″ 15 108 89 60.5 35 12 4-Φ15 68 115 3/4″ 20 117 98 70 43 12 4-Φ15 75 130 1″ 25 127 108 79.5 51 12 4-Φ15 85 150 11/4″ 32 140 117 89 64 13 4-Φ15 96 190 11/2″ 40 165 127 98.5 73.2 15 4-Φ15 107 230 2″ 50 178 152 120.7 92 16 4-Φ19 118 240 21/2″ 65 190 177.8 139.7 104.7 18 4-Φ19 145 280 3″ 80 203 190.5 152.4 127 19 4-Φ19 160 310 4″ 100 229 229 190.5 157 24 8-Φ19 185 330 5″ 125 356 254 216 185.7 26 8-Φ22 230 600 6″ 150 394 279 241.3 216 26 8-Φ22 260 800 8″ 200 457 343 298.5 270 29 8-Φ22 310 1000 10″ 250 533 406 362 324 31 12-Φ25 350 1200
上海深荣阀门主要生产销售【美标球阀Q41F-150LB美标法兰球阀/Q41F-300LB美标法兰球阀/Q41F-600LB美标法兰球阀/磅 级美标法兰球阀/美标不锈钢球阀/美标碳钢球阀/美标铸钢球阀】，备有大量库存现货以出厂价直销！我们直秉持“产品、合 理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径 Q41F-150LB美标球阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供Q41F-150LB美标球阀 法兰，伸缩节及 Q41F-150LB美标球阀 连接螺栓，并根据用户需要提供 Q41F-150LB美标球阀 易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
