上海深荣 FDQ41F带锁防盗球阀 安全阀门锁 质量保证

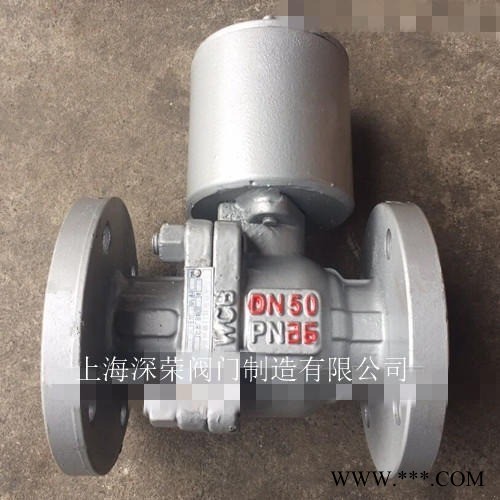

FDQ41F防盗法兰球阀 产品简介： 带锁防盗球阀FDQ41F防盗法兰球阀/带锁装置防盗法兰球阀/涡轮防盗法兰球阀/带锁防盗法兰球阀/铸钢防盗法兰球阀/供油供暖 供水供热防盗法兰球阀采用了防盗窃操作装置，阀门使用完后可拿走手轮以防止被人盗窃的作用。防盗法兰球阀的启闭件是采用 浮动球和固定球结构两种，全通径流量设计制造。广泛应用与石油、电力、水利等工业领域，般用于防盗场所的管道。

 技术参数：产品名称：防盗法兰球阀 产品型号： FDQ41F-16C/25C 连接形式： 法兰 材质： 碳钢 公称通径： 15～200（mm）

适用介质： 水、油品等压力范围： 1.6-2.5（Mpa） 适用温度： 130（℃） 通道位置： 直通式

结构形式： 浮动球球阀 技术领域： 1、技术背景 目前，在供油，供暖，供水管道上发生盗窃阀门配件和盗窃石油、水和欠供暖、供水费的现象日益严重，尤其在供油管道上，盗 原油是接近疯狂的地步。目前市场上各色各样的防盗阀门的防盗效果不是十分理想，纠其原因主要是防盗整体效果达不到要求， 阀体顶部没有防盗功能，阀体的中间位置是通过螺丝固定的，阀门和管道是通过螺栓连接的，这些地方多是现有管道上阀门和管 线的漏洞和缺陷，多是盗窃份子可以用般的螺丝拌手就可以实施盗窃的地方。他们可以很轻松实现偷取原油， 2、实用新型内容 本实用新型的目的在于针对现有阀门防盗功能不强的缺陷，提供种结构紧密，防盗功能十分强大的新型防盗法兰球阀。 FDQ41F防盗法兰球阀，包括阀体和设计在阀体内的阀杆，阀体上部设有阀盖，阀杆上部设有防盗锁，防盗锁上端设有防潮防锈 橡胶圈，其上部还设有个顶部铁盖。（其目的为了防止脏东西掉入防盗锁内和地面的潮湿对防盗锁的腐蚀）另阀体的中间位置是 通过螺纹的铰接再用电焊直接焊死，使阀门本体连接在起，使阀门整体达到防盗效果，阀体与管道的连接是采取电焊连接的，可 直接把阀体焊接在管道上，可以达到管线和球阀体的效果。该产品在具有常规阀门结构特点及用途的基础上，设计防盗结构，特 别适用于在无人看管的管路上使用，以防管路中介质的丢失和管理不善造成破坏损失。

 连接尺寸：1.6MPa DN L D D1 D2 b n-φd H D0 FDQ41F16C 15 130 95 65 45 14 4-14 78 140 20 140 105 75 55 14 4-14 84 160 25 150 115 85 65 14 4-14 95 180 32 165 -18 -18 150 300 50 200 160 125 100 18 4-18 170 350 65 220 180 145 120 20 4-18 195 350 80 250 195 160 135 20 8-18 215 400 100 280 215 180 155 20 8-18 250 500 125 320 245 210 185 22 8-18 265 600 150 360 280 240 210 24 8-23 270 800 200 400 335 295 265 26 12-23 330 1200 2.5MPa 15 130 95 65 45 16 4-14 103 140 FDQ41F25C 20 140 105 75 55 16 4-14 112 160 25 -14 123 180 32 165 -18 、 18 156 300 50 200 160 125 100 20 8-18 172 350 65 220 180 145 120 22 8-18 197 350 80 250 195 160 135 22 8-23 222 400 100 280 230 190 160 24 8-23 253 500 125 320 270 220 188 28 8-25 275 600 150 360 300 250 218 30 8-25 286 800 200 400 360 310 278 34 12-25 340 1200

 上海深荣阀门主要生产销售【带锁防盗球阀FDQ41F防盗法兰球阀/带锁装置防盗法兰球阀/涡轮防盗法兰球阀/带锁防盗法兰球 阀/铸钢防盗法兰球阀/供油供暖供水供热防盗法兰球阀】，备有大量库存现货以出厂价直销！我们直秉持“产品、合理价 格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径FDQ41F带锁防盗球阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供 FDQ41F带锁防盗球阀   法兰，伸缩节及FDQ41F带锁防盗球阀 连接螺栓，并根据用户需要提供 FDQ41F带锁防盗球阀  易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
