| 品牌 : | 上海深荣 | 型号 : | Q911F |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 结构形式 : | 固定球球阀 | 公称通径 : | DN200 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 直动式 | 作用对象 : | 水 |
| 外形 : | 中型 | 形态 : | 角式 |
| 加工定制 : | 是 | 密封形式 : | 软密封型 |
| 特性 : | 高频高介陶瓷 | 功能 : | 固定用陶瓷 |
| 微观结构 : | 多晶 | 主体材料 : | 碳钢 |
| 种类 : | 浮球式 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 |

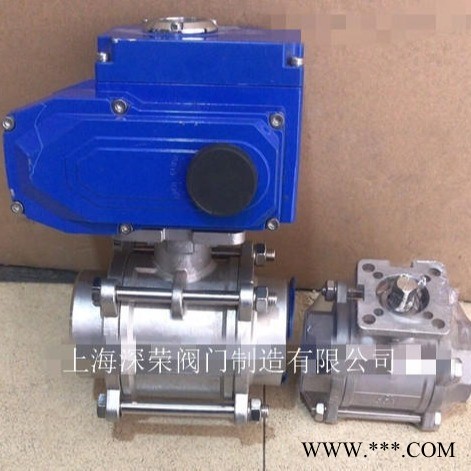

Q911F电动三片式内螺纹球阀
产品简介：
电动内螺纹球阀Q911F电动三片式球阀/电动三片式内螺纹球阀/电动球阀/电动三片式丝口球阀/电动三片式不锈钢球阀/电动带手 动内螺纹球阀/电动三片式丝扣球阀/防爆电动螺纹球阀/电动软密封球阀/电动开关型三片式球阀/电动调节型三片式球阀/电动丝 口球阀 主要技术参数公称通径 DN(mm) 10 15 20 25 32 40 50 65 80 100公称压力 (MPa) PN1.6、2.5、4.0、6.4 MPa 阀体形式 三片式精铸阀体、二片式精铸阀体 连接形式 螺纹式、焊接式 阀芯形式 "O"型球形阀芯 流量特性 近似快开型 动作范围 0～90° 泄露量Q 按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏) 基本误差 ±1% 回差 ±1% 死区 ≤1%(可调) 可调范围 250：1 配置执行机 构 可配角行程电动执行机构 控制方式 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) 执行器技术参数 电源电压 AC220/380V，50/60Hz 输出力矩 50N·M～2000N·M 动作范围 0～90° 0～360° 动作时间 15秒/30秒/60秒 保护装置 过热保护 环境温度 -30°～60° 手动操作 同附带手柄操作 限位 电气、机械二重限位 防护等级 相当于IP-65 防爆等级 ExdII BT4；特殊要求可定制ExdII BT6 位置测量 可选装开关或电位计 驱动电机 8W/E 进线接口 PE1/2〞进线线锁 主要零件材料 连接方式 内螺纹连接 对焊连接 零件名称 阀体阀盖 WCB CF8(304) CF8M(316) WCB CF8(304) CF8M(316) 球体、阀杆 2Cr13 0Cr19Ni9 OCr17Ni12Mo2 2Cr13 0Cr19Ni9 OCr17Ni12Mo2 密封圈、填料 增强聚四氟乙烯、对位聚苯 适用工况 适用介质 水、蒸汽 、油品等 等腐 蚀性介质 等腐 蚀介质 水、蒸汽 、油品等腐 蚀性介质等腐蚀介 质 适用温度 -29～180°C(增强聚四氟乙烯)、-29～300°C(对位聚苯) 安装连接尺寸 通径DN 英寸" 连接尺寸 mm inch D L(mm) H 管螺纹G B 重量(Kg) 10 3/8 10 60 57 3/8″ 95 0.34 15 1/2 15 75 68 1/2″ 110 0.47 20 3/4 20 80 70 3/4″ 110 0.68 25 1 25 90 80 1″ 140 1.2 32 11/4 32 110 85 11/4″ 140 1.9 40 11/2 38 125 100 11/2″ 180 2.7 50 2 50 144 110 2″ 180 3.9 65 21/2 64 186 130 21/2″ 200 7.1 80 3 78 206 150 3″ 250 11.5 100 4 98 240 170 4″ 250 20.5 产品选型 （1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。 （2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
上海深荣阀门主要生产销售【电动内螺纹球阀Q911F电动三片式球阀/电动三片式内螺纹球阀/电动球阀/电动三片式丝口球阀/电 动三片式不锈钢球阀/电动带手动内螺纹球阀/电动三片式丝扣球阀/防爆电动螺纹球阀/电动软密封球阀/电动开关型三片式球阀/ 电动调节型三片式球阀/电动丝口球阀】，备有大量库存现货以出厂价直销！我们直秉持“产品、合理价格、贴心服务”的理 念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。
上海深荣阀门有限公司订货须知
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径 Q911F电动内螺纹球阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供Q911F电动内螺纹球阀 法兰，伸缩节及Q911F电动内螺纹球阀连接螺栓，并根据用户需要提供Q911F电动内螺纹球阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
