上海深荣 Q641M/PPL气动高温球阀 气动高温蝶阀 质量保证

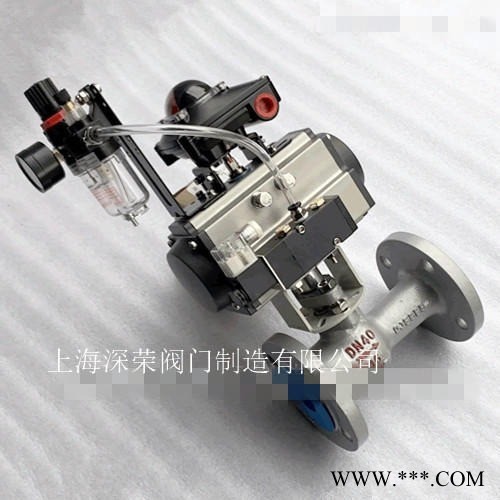

Q641M气动高温体式球阀Q641PPL

产品简介：

 Q641M气动高温球阀Q641PPL气动高温体式球阀/气动高温法兰球阀/气动不锈钢高温球阀/气动带手动高温球阀/气动铸钢高温 球阀/气动碳钢高温球阀/气动防爆高温球阀/气动高温软密封球阀的阀体设计采用国际流行的体式结构，比二瓣式球阀中部减少泄 漏点。阀杆采用倒装双密封，完全避免泄漏。阀杆处密封填料、调整垫，均采用回弹性强、耐温、耐磨，耐压、耐腐蚀、自润滑 性能良好、无毒型高新复合材料。高温球阀可替代闸阀、排污阀、柱塞阀、截止阀使用，便于原管道阀门的更换安装。

 产品特点

1、高分子复合材料的密封圈材料，具有耐高温，耐高压，耐磨之性能。 2、阀体内通道平整光滑，畅通无阻地输送粘性流体，浆液以及固体颗粒等介质。 3、适用工作温度350度左右，是导热油专用阀门，广泛应用于石油，化工，制药电力，食品等行业。 执行机构

采用新型ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。 1、齿轮式双活塞，输出力矩大，体积小。 2、气缸选用铝金材料，重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。 技术参数和性能 GTD/ATD气动执行器技术参数 Q641PPL高温气动球阀阀体参数 类 型 双作用活塞式、弹簧复位式 公称通径 DN15～200mm 气源压力 双作用：2-8bar/单作用：4- 8bar 公称压力 PN1.6、2.5MPa 输出力矩 双作用：4N·M～10560N·M 阀轴材质 碳钢、不锈钢 单作用：7N·M～2668N·M 阀体材质 球墨铸铁、碳钢、 304/316/316L不锈钢 工作温度 常温型：-20℃～80℃（丁jing 橡胶O型圈） 球体材质 304/316/316L不锈钢 高温型：-20℃～160℃（氟橡 胶O型圈） 阀座密封 PPL、硬密封 动作范围 0～90°±5° 温 度 PPL≤300℃、硬密封≤400℃ 接口螺纹 GTD40～GTD83 G1/8″ 适用介质 水、导热油、蒸汽、高温气体等 GTD110～GTD350/ATD52～ 270 G1/4″ 阀位信号 定位器：4～20mA/回信器：全 开全关信号 特 点 耐高温、体化结构、阻力小、多 种长度 外形尺寸 公称通径DN L L1 H D D1 执行器型号 压力 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 仅供参考 15 130 140 182 95 65 ATD-52 20 150 140 186 105 75 ATD-63 25 160  ATD-63 32 180 158 212 136 100 ATD-70 40 200 210 269 146 110 ATD-70 50 230 248 295 160 125 ATD-83 65 290 248 306 180 145 ATD-90 80 310 268 329 195 160 ATD-110 100 350 345 384 215/230 180/190 ATD-127 125 400 410 420 245/270 210/220 ATD-160 150 480 438 440 280/300 240/250 ATD-190 200 600 487 506 335/360 295/310 ATD-210 附件选项 根据不同控制和要求可选择下列附件： 回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。 电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。 三联件：可对气源稳压、过滤、气缸加润滑油。 手轮机构：转动手轮机构，可实现手动开、关阀。 电气定位器：输入4～20mA信号,实现阀门调节功能。 订货说明 1、气动执行器类型：双作用、单作用 2、介质类型、温度、压力 3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构 上海深荣阀门主要生产销售【Q641M气动高温球阀Q641PPL气动高温体式球阀/气动高温法兰球阀/气动不锈钢高温球阀/气动带 手动高温球阀/气动铸钢高温球阀/气动碳钢高温球阀/气动防爆高温球阀/气动高温软密封球阀】，备有大量库存现货以出厂价直 销！我们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文 字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径Q641M/PPL气动高温球阀  是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供Q641M/PPL气动高温球阀 法兰，伸缩节及Q641M/PPL气动高温球阀 连接螺栓，并根据用户需要提供Q641M/PPL气动高温球阀  易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
