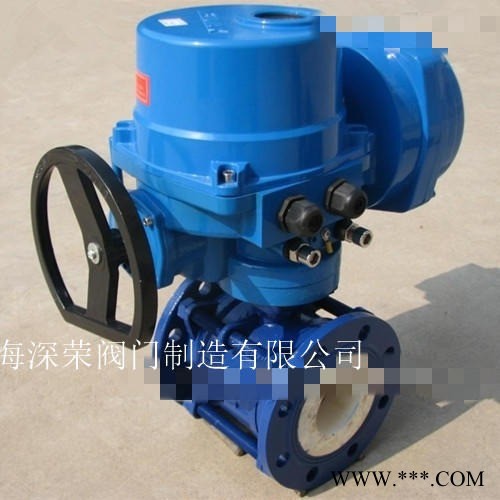

上海深荣 Q941TC电动陶瓷球阀 陶瓷电动球阀 厂家直销

Q941TC电动耐磨陶瓷球阀 产品简介：

 电动陶瓷球阀Q941TC电动耐磨陶瓷球阀/电动陶瓷法兰球阀/电动不锈钢陶瓷球阀/电动调节型陶瓷球阀/电动开关型陶瓷球阀/电 动防爆陶瓷球阀/电动氧化锆陶瓷球阀/电动氧化铝陶瓷球阀适用于高硬度的颗粒介质，或有软颗粒但又有腐蚀性的介质管道上作 启闭之用。陶瓷球阀与介质接触的部会均为结构陶瓷材料，其化学稳定性及硬度极高（洛氏硬度HRC90）,仅次于金刚石。因此， 本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。球体采用先进研磨设备及工艺制造、球圆度精度高，表 面质量好，与阀座对研后，利用Zr02陶瓷的自润滑性，可取得很好的密封性能。陶瓷良好的耐磨性，让本阀经久耐用，可靠性极 高，使用寿命长，是钛合金阀和蒙乃尔阀的2-4倍。 产品标准： 设计与制造：GB/T12224 结构长度：GB/T 12221 法兰尺寸：GB/T9113检验与试验：GB/T9092 材质：碳钢：GB/T12229 不锈钢GB/T 12230 标志：GB/T 12220 供货：GB/T12252 产品特点： 1、结构紧凑、体积小具有定的耐磨性，排灰阻力小，在耐磨行业可代替所有的金属阀门。 2、球体采用先进研磨设备及工艺制造，与阀座对研后，利用Zr02陶瓷的自滑润性，可取得很好的密封性能。 3、彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。 4、陶瓷良好的耐磨性，让本阀经久耐用，可靠性极高。使用寿命长，是钛合金阀和蒙乃尔阀的2-4倍。 5、用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，本阀门具有优势，也是目前zui合适此类介质的阀门。 6、阀球、阀座及内衬均采用高性能结构陶瓷材料，洛氏硬度高达HRC90以上，因而能承受高速流体及硬颗粒介质的冲蚀。 7、材料采用陶瓷和WCB相结合，其球体和阀座均采用耐磨陶瓷制造，提高了阀门的抗磨性及耐腐蚀性能。 产品结构： 陶瓷球阀体为三段式结构，採用碳钢或不锈钢锻件，体型坚固，外形美观。阀门內部介质通过部分，球体、阀座、接管均为结构 陶瓷材料。结构陶瓷化学稳定性好，硬度高（可達HRA88以上），可耐大部分酸堿介质腐蚀，並具有极好的耐磨損性能，陶瓷 球阀解決了普通金属和塑料阀门耐磨損和耐腐蚀不能兼雇的问题。阀门陶瓷內件由球体，二阀座，二接管共六件合理組成，整体 结构简洁，流道顺畅，介质流动阻力小。球体与阀座密封面为球面硬密封，採用台湾引进的先进球面加工技术加工而成，表面特 性好，真球度高，由于结构陶瓷具有自洁性和自润滑性，从而使整台阀门密封性能极好，達到零泄漏，且不需要很大的压力即可 密封严紧，从而减轻阀杆扭矩，开关顺畅。 产品应用： 陶瓷球阀应用于火力发电厂、钢铁、石油、化工、造纸、生物工程、等行业。适用于锅炉蒸气、石灰浆液、含颗粒海水输送、高 硬度颗粒、含软颗粒又带腐蚀性介质、粉末、烟气脱硫、排灰、排渣、给水处理。依用途更换材料,可用于不同温度和介质中。 陶瓷球阀尤其是面对高磨损、强腐蚀、高温、高压等恶劣工况，陶瓷阀更显示出它 的性能。陶瓷阀门能满足高磨损、强腐蚀 的使用环境，尤其突出的特点是超长的使用寿命。 外形尺寸表： 公称压 力 PN（MPa） 公称通 径 DN（mm） 尺寸（mm） L D D1 D2 D6 b f f6 Z-Фd W ФW H H1 1.6 15 130 95 65 45 - 14 2 - 4-14 140 - 85 - 20 140 105 75 55 - 14 2 - 4-14 140 - 90 - 25 150 115 85 65 - 14 2 - 4-14 150 - 99 - 32 165  - 4-18   - 4-18 200 - 126 - 50 200 160 125 100 - 16 3 - 4-18 250 - 140 - 65 220 180 145 120 - 18 3 - 4-18 300 - 165 - 80 250 195 160 135 - 20 3 - 8-18 350 - 178 - 100 280 215 180 155 - 20 3 - 8-18 500 305 230 380 125 320 245 210 185 - 22 3 - 8-18 800 305 280 405 150 360 280 240 210 - 24 3 - 8-23 800 305 310 460 200 400 335 295 265 - 26 3 - 12-23 1000 305 350 550 2.5 15 130 95 65 45 - 16 2 - 4-14 140 - 85 - 20 140 105 75 55 - 16 2 - 4-14 140 - 90 - 25 150 115 85 65 - 16 2 - 4-14 -18   - 4-18 200 - 126 - 50 200 160 125 100 - 20 3 - 4-18 250 - 140 - 65 220 180 145 120 - 22 3 - 8-18 300 - 165 - 80 250 195 160 135 - 22 3 - 8-18 350 - 178 - 100 320 230 190 160 - 24 3 - 8-23 500 305 230 380 125 400 270 220 188 - 28 3 - 8-25 800 305 280 405 150 400 300 250 218 - 30 3 - 8-25 800 305 310 460 200 550 360 310 278 - 34 3 - 12-25 1000 305 350 550 4.0 15 130 95 65 45 40 16 2 - 4-14 140 - 85 - 20 140 105 75 55 51 16 2 4 4-14 140 - 90 - 25 150 115 85 67 58 16 2 4 4-14 150 - 99 - 32 180 135 100 78 66 18 2 4 4-18 180 - 105 - 40 200 145 110 85 76 18 3 4 4-18 200 - 126 - 50 220 160 125 100 88 20 3 4 4-18 250 - 142 - 65 250 180 145 120 110 22 3 4 8-18 300 - 165 - 80 280 195 160 -18 350 - 178 330 100 320 230 190 160 150 24 3 4.5 8-23 500 305 230 380125 400 270 220 188 176 28 3 4.5 8-25 800 305 280 420 150 400 300 250 218 204 30 3 4.5 8-25 800 305 310 480 200 550 375 320 282 260 38 3 4.5 12-30 1000 400 350 560

上海深荣阀门主要生产销售【电动陶瓷球阀Q941TC电动耐磨陶瓷球阀/电动陶瓷法兰球阀/电动不锈钢陶瓷球阀/电动调节型陶瓷 球阀/电动开关型陶瓷球阀/电动防爆陶瓷球阀/电动氧化锆陶瓷球阀/电动氧化铝陶瓷球阀】，备有大量库存现货以出厂价直销！ 我们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文字、数 据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径   Q941TC电动陶瓷球阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供   Q941TC电动陶瓷球阀  法兰，伸缩节及  Q941TC电动陶瓷球阀 连接螺栓，并根据用户需要提供   Q941TC电动陶瓷球阀易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
