| 品牌 : | 上海深荣 | 型号 : | Q61N-160 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 结构形式 : | 固定球球阀 | 公称通径 : | DN200 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 直动式 | 作用对象 : | 水 |
| 加工定制 : | 是 | 口径 : | DN200 |
| 种类 : | 浮球式 | 形态 : | 角式 |
| 原理 : | 真空过滤 | 样式 : | 针式 |
| 适用对象 : | 空气 | 滤料类型 : | 活性炭 |
| 过滤器类型 : | 袋式 | 主体材质 : | 不锈钢 |
| 外形 : | 中型 | 类型 : | 油罐阻火器 |
| 密封形式 : | 软密封型 |

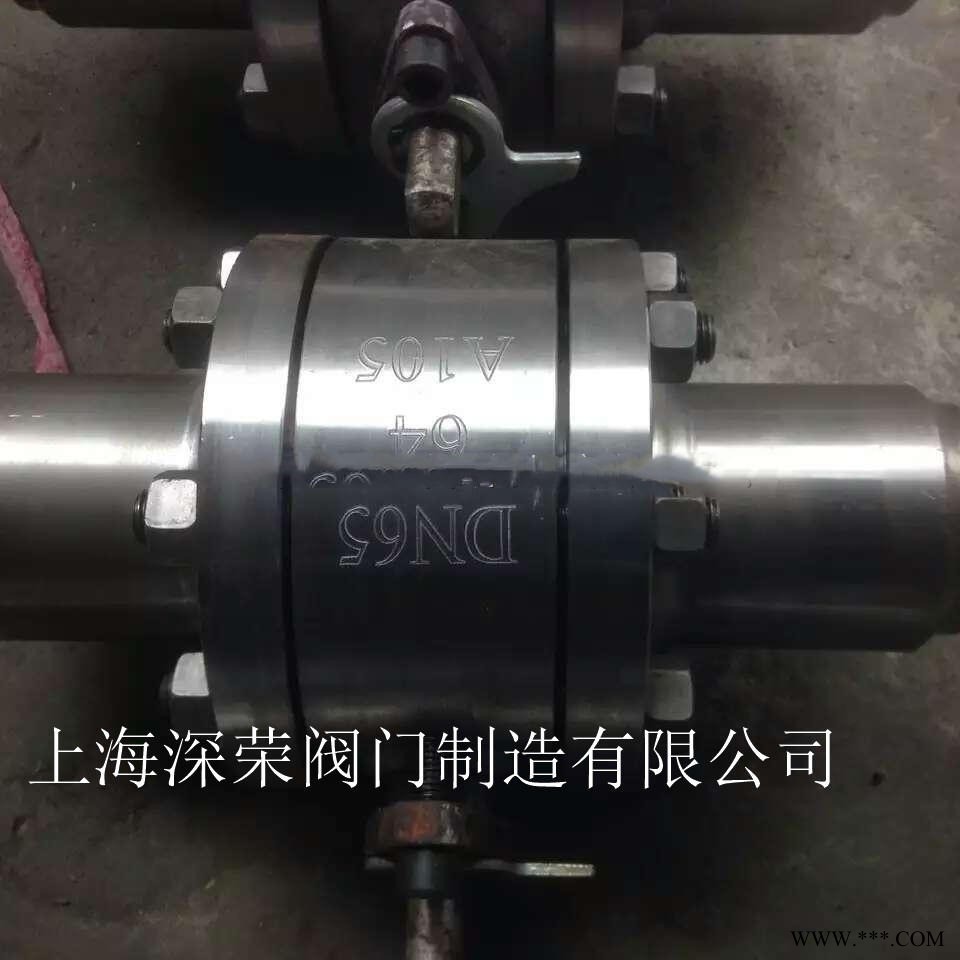

高压焊接球阀概述：
高压焊接球阀，为订做美标高压阀门，阀体材质可选A105、CF8、CF8M。焊接管的长度可以根据客户要求订做加长。美标配蜗轮传动、配支架和联轴器后可以配气动执行机构、电动执行机构或液动执行机构，组成自控阀门。为满足客户的不同需求，球阀设有全通径及缩径两大系列。全通径球阀的通道内径与管线内径*，不但流体阻力小，也便于管道清理。而缩径球阀的流体阻力比相同口径截止阀的流体阻力要低很多，重量比相同口径的球阀要轻30%左右，有效的降低了生产成本及价格，因而遂得到了较为广泛的使用。
特点和作用：
1.该阀流体阻力小,具有低的流阻(实际上为零)。从降低流体流速;减小阀门的局部阻力的突破去实现零流阻。
2.该阀启闭开关迅速、方便.可实现启闭时间仅为0.05～0.1s,以保证用于试验台的自动化系统中快速启闭阀门时操作无冲击。
3.该阀密封性能好.阀座用聚四氟乙烯等弹性材料制造，密封副为软密封，密封性更容易保证。
4.该阀使用寿命长.有良好的自润滑性,与球体的磨擦磨损小,加之球体加工工艺的改进,使粗糙度降低,从而提高了该阀的使用寿命。
主要零件材料
零件名称 材质
GB ASTM
阀体、阀盖 WCB A216-WCB
密封圈 尼龙 尼龙
球体 1Cr18Ni9Ti SS 304
阀座、阀杆 2Cr13 A246-416
O形圈 橡胶 橡胶
双头螺栓 35CrMoA A193-B7
高压对焊球阀主要性能规范
公称压力PN 16 32 MPa
强度试验压力PT 24 48 MPa
低压密封试验力 0.6 MPa
高压密封试验力 17.6 35.2 MPa
适用介质 水、油品、蒸汽
适用温度 -40～80℃
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，
大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始数据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号是Q61N-160高压焊接球阀否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供Q61N-160高压焊接球阀法兰，伸缩节
