| 加工定制 : | 是 | 特性 : | 高频高介陶瓷 |
| 功能 : | 固定用陶瓷 | 微观结构 : | 多晶 |
| 品牌 : | 上海深荣 | 型号 : | J41TC |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直动式 | 驱动方式 : | 手动 |
| 流动方向 : | 单向 | 用途 : | 截止 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 形态 : | 角式 |
| 标准 : | 国标 | 外形 : | 中型 |
| 零部件及配件 : | 执行器 | 主体材料 : | 碳钢 |
| 公称通径 : | DN200 | 密封形式 : | 软密封型 |
| 种类 : | 浮球式 | 结构形式 : | 固定球球阀 |
| 作用对象 : | 水 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 |
详细介绍
产品规范：
设计规范：JB/T 12235
结构长度：GB/T 12221
连接标准：GB/T 9113
压力试验：JB/T 9092
产品标识：GB/T 12220
供货规范：JB/T 12252
产品概述

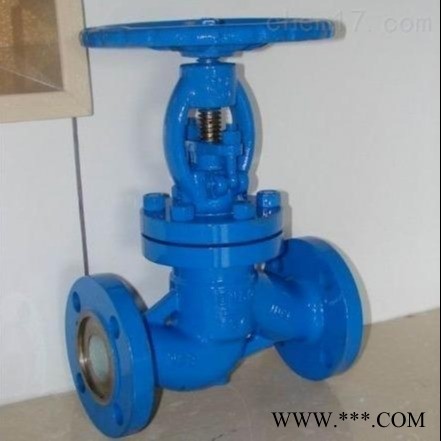

J41TC陶瓷截止阀主要采用陶瓷阀座、陶瓷阀芯构造。陶瓷阀芯由流线型节流锥，陶瓷密封圈、软密封圈和弹性橡胶环组成，利 用流线型节流锥调节流道面积，达到流量调节目的；阀芯采用软质、硬质双重密封，大大提高密封性能，可达零泄漏；流线型节 流锥的延伸面包容阀芯软密封面，介质沿锥面斜向流动，可避免直接冲刷阀芯密封面。
工业陶瓷节流截止阀采用特种陶瓷密封材 料，使阀寿命延长数倍。
产品性能 陶瓷截止阀适用于公称压力PN1.6～32.0Mpa及P54170V，工作温度-29～540℃的石油、化工、矿山、冶金、电力行业等各种工况的 管路上，切断或接通管路介质。
特别是用于排灰、排渣系统，放料、排污系统中，其使用寿命比普通合金密封面阀门提高10倍以 上。
结构特点
1、阀门壳体厚度超过国家标准GB、JB和美标ANSI的标准数据要求,主体材质化学元素和力学性能达到国家规定标准要求。壳体三 段结构设计，体型坚固，外型美观。
2、阀杆材质化学元素达到国家规定标准要求，精工细磨，表面经抗蚀氮化或调质处理，保证阀杆具有良好的力学性能及抗腐 蚀能力。
3、内置缓冲补偿弹性垫圈，确保稳定良好的密封性。并且在含有杂质介中，不容易卡死造成球的破裂。
4、全衬硬密封面接触陶瓷球阀所有与介质接触均为结构陶瓷材料, 其化学稳定性加上极高的的硬度(硬度HRA88以上，仅次于 金钢石)的特性。因此，陶瓷具有高抗压强度，高耐磨损性，优良的抗氧化和耐腐蚀性能，耐高温，隔热性能良好。 5、以精准的研磨技术与先进的机械设备制造生产。阀门结构简洁，流道顺畅，介质流动阻力小。硬密封陶瓷内件，由六件科 学合理的设计组成，阀球、阀座面接触加工,使得球与座内R与外R紧密结合,球圆精度高、表面质量好、使整阀扭矩轻、阻力小、 密封性达到零泄漏。
