| 品牌 : | 上海深荣 | 型号 : | Q44F |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 结构形式 : | 固定球球阀 | 公称通径 : | DN200 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 直动式 | 作用对象 : | 水 |
| 加工定制 : | 是 | 特性 : | 高频高介陶瓷 |
| 功能 : | 固定用陶瓷 | 微观结构 : | 多晶 |
| 形态 : | 角式 | 外形 : | 中型 |
| 主体材料 : | 碳钢 | 密封形式 : | 软密封型 |
| 种类 : | 浮球式 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 |

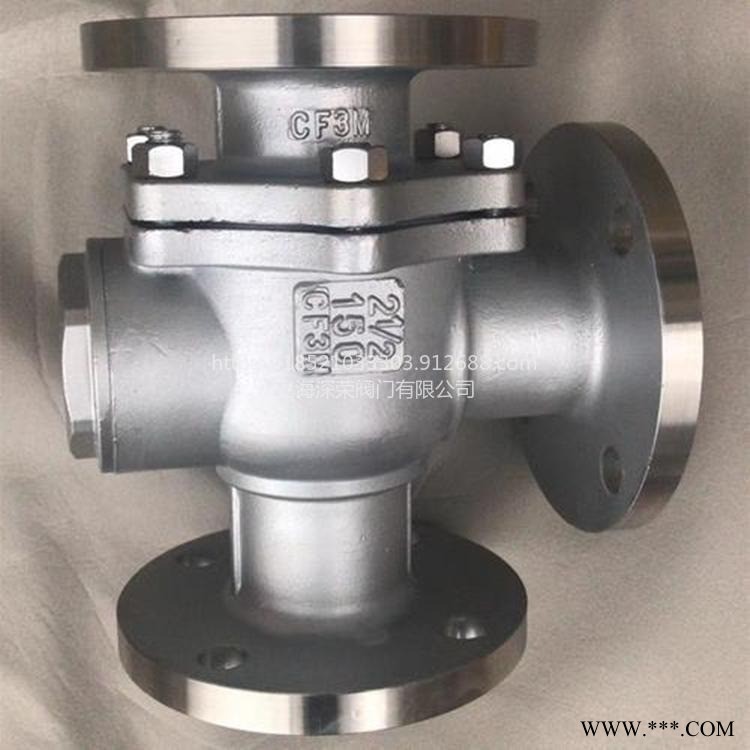

Q44F不锈钢三通球阀
产品简介：
不锈钢L型三通球阀Q44F不锈钢三通球阀/三通L型球阀/Q45F不锈钢T型三通球阀/不锈钢三通法兰球阀/硬密封不锈钢三通球阀 Q44W不锈钢L型三通法兰球阀是种通过法兰连接，由304、304L、316、316L等不锈钢精铸阀体、不锈钢球体、不锈钢阀杆等 组成的L型三通球阀，其具有两阀座密封的三通浮动球阀外型，外型美观，结构紧凑合理，密封性能好。它能实现对管道中介质流 向的切换，也能使相互垂直和两个通道连接或关闭。 Q44F不锈钢三通L型球阀与阀座密封根据工况不同，可分别采用软密封和硬密封两种先进工艺，适用各种苛刻工况，特别适合三 通道酸碱腐蚀性介质的控制，软密封适用200℃以下工况，硬密封不超过450℃。 三通球阀可分为L形和T形，L形三通球阀Q44F用于介质流向的切换，能使相互垂直的两个通道连接；T形三通球阀Q45F用于介质 分流、合流及流向切换，T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀般采用两阀座结构，亦可根据用户要求采用四阀座结构，广泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换 以及对介质的分流或混合流体。 主要零部件材料表： 序号 零件名称 材质名称(常规配置) Q44F/H-P Q44F/H-R Q44F/H-RL 1 阀体 304(CF8) 316(CF8M) 316L(CF3M) 2 球体 304(CF8) 316(CF8M) 316L(CF3M) 3 密封圈 PTFE、PPL、柔性石墨 4 阀座/密封面 PTFE、PPL、柔性石墨 5 填料 柔性石墨/PPL/PTFE 6 阀杆 304 316 316L 7 双头螺栓 304 316 316L 8 螺母 304 316 316L 9 垫片 PTFE、PPL、柔性石墨 主要性能规范表： 公称压力PN(MPa) 试验压力 壳体 高压液密封 低压液密封 1.6 2.4MPa 1.76MPa 0.6MPa 2.5 3.75MPa 2.75MPa 4.0 6.0MPa 4.4MPa 适用工况 适用介质 水、油品、气等非腐蚀介质和酸 碱腐蚀介质 适用温度 -28～350℃ 应用规范 连接法兰标准 JB79、GB9113、HG20592 检验试验标准 JB/T9092
