| 品牌 : | 中特 | 型号 : | BQ71F |
| 材质 : | 碳钢 | 连接形式 : | 焊接 |
| 结构形式 : | 固定球球阀 | 公称通径 : | 10-600 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 电磁 | 零部件及配件 : | 执行器 |
| 用途 : | 排气 | 类型(通道位置) : | 直通式 |
| 作用对象 : | 氧气 | 3C阀门类别 : | 工业 |

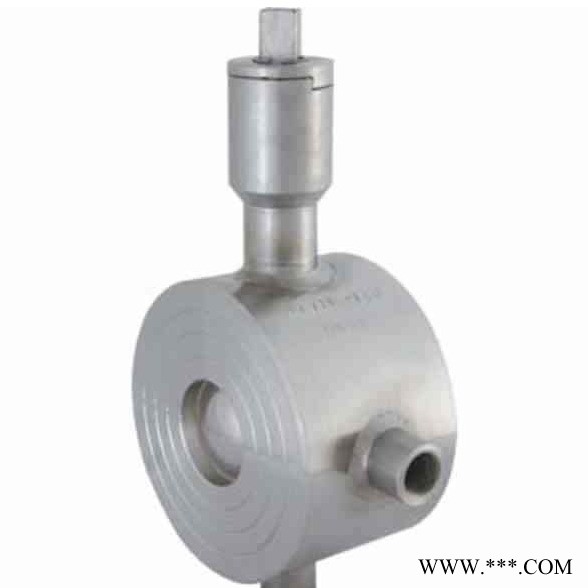

薄型对夹式保温球阀BQ71F
BQ71F型对夹式保温球阀的采用整体式阀体，侧装球体设计。在阀体外部焊装夹套层，并可焊装螺纹或者法兰夹套接口，可冲入蒸汽或其它过热气体，具有良好的保温保冷特性，同时又能有效降低管路中介质热量损失。这种薄型保温球阀，对夹连接结构，安装距离短、重量轻，特别适合在空间有限制的工况中安装，较保温法兰球阀价格低廉。
结构特点
夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的 高压力为1MPa；体积更小，重量更轻，且无外漏，密封性能良好；采用整体式夹套结构设计，更能均匀地保温、保冷
主要零件材料
1 | 阀体 | WCB、CF8、CF8M、CF3M |
2 | 挡圈 | 2Cr13、304、316 |
3 | 阀座 | PEFE、PPL、304 |
4 | 球体 | 2Cr13、304、316 |
5 | 阀杆 | 2Cr13、304、316 |
6 | 密封填料 | PTFE/柔性石墨 |
7 | 螺母压盖 | 2Cr13、304、316 |
主要外形尺寸BQ71F-10 BQ71F-16BQ71F-25 BQ71F-150Lb BQ71F-10K
DN | NPS | L | D(1.0MPa) | D(1.6MPa) | D(2.5MPa) | D(150Lb) | D(10k) | H | 夹套接口 |
15 | 1/2" | 40 | 53 | 53 | 53 | 47 | 58 | 80 | 3/8 |
20 | 3/4" | 45 | 63 | 63 | 63 | 57 | 63 | 80 | 3/8 |
25 | 1" | 50 | 73 | 73 | 73 | 66 | 74 | 100 | 3/8 |
32 | 1 1/4" | 60 | 84 | 84 | 84 | 75 | 84 | 110 | 1/2 |
40 | 1 1/2" | 70 | 94 | 94 | 94 | 85 | 89 | 120 | 1/2 |
50 | 2" | 80 | 109 | 109 | 109 | 103 | 104 | 130 | 1/2 |
65 | 2 1/2" | 110 | 129 | 129 | 129 | 122 | 124 | 140 | 1/2 |
80 | 3" | 120 | 144 | 144 | 144 | 135 | 134 | 150 | 1/2 |
100 | 4" | 140 | 164 | 164 | 170 | 173 | 159 | 180 | 1/2 |
详细参数请与在线客服联系
