| 加工定制 : | 是 | 品牌 : | 上海深荣 |
| 型号 : | D973H | 材质 : | 碳钢 |
| 连接形式 : | 法兰 | 结构形式 : | 固定球球阀 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 直动式 | 口径 : | 200 |
| 公称通径 : | DN200 | 主体材料 : | 碳钢 |
| 密封形式 : | 软密封型 | 外形 : | 中型 |
| 特性 : | 高频高介陶瓷 | 功能 : | 固定用陶瓷 |
| 微观结构 : | 单晶 | 规格尺寸 : | DN200 |
| 阀瓣开启高度 : | 微启式安全阀 | 形态 : | 角式 |
| 阀体构造 : | 封闭式 | 作用对象 : | 水 |
详细介绍

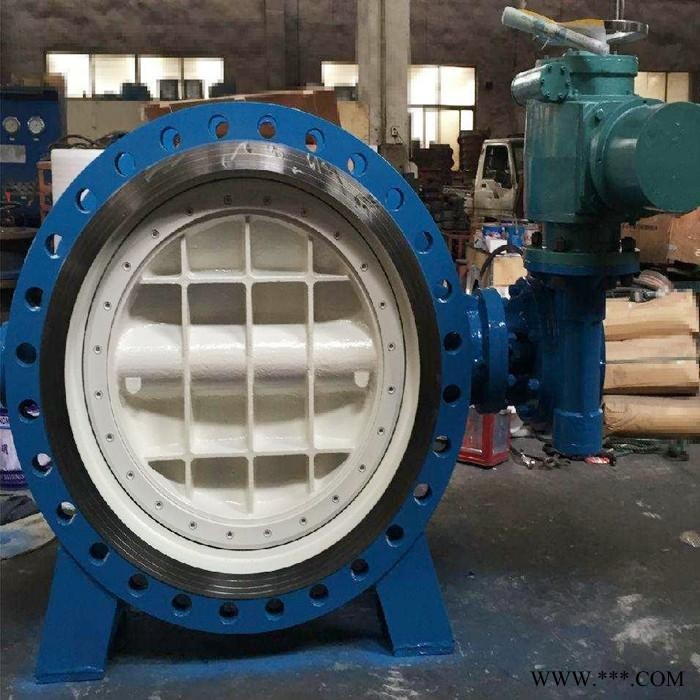

D973H防爆电动蝶阀 产品概述： 电动蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛， 工艺。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此电动蝶阀被广泛地应用到冶金、电力、石油、 化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。 产品特点： 由于D973H电动多层次硬密封蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、 无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。 主要特点： 1、开启力矩小，灵活方便，省力节能。 2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。 3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
D973H防爆电动蝶阀结构特性： 1.在高温高压工况下,仍具有稳定的密封性能.它的特殊密封系统可保证从超低温至超高温各温度范围都具有较高的密封性能 2.三维偏心密封系统加之人优化的设计,使阀门开启阻力小.蝶板密封面为一向上凸起的锥形,开启时蝶板圆周面上的各点同时完成 脱离密封圈,固体物不易在密封面上堆积.阀门关闭过程通过密封圈的弹性受压来完成, 3.蝶板与密封圈之间不存在相卡现象. 4.阀门的密封性能不受温度变化的影响. 5.阀杆轴径密封采用石墨压制成形密封圈.综上所述确保了零泄漏,金属密封加上在火灾前,中,后均为零泄漏,故是本质火灾安全 型. 技术参数： QT系列电动执行机构技术参数 阀 体 参 数 电源 AC110、220、380V/DC24、220V 公称通径DN50～400mm 输出力矩50N·M～3000N·M 公称压力PN1.6、2.5MPa 任选功能开关型、调节型 阀轴材质碳素钢、304/316/316L不锈钢 动作范围0～90° 阀体材质碳素钢、合金钢、不锈钢 动作时间15秒/30秒/60秒 阀板材质碳素钢、合金钢、不锈钢 环境温度-30°～60° 阀座密封不锈钢 手动操作附带手柄操作 结构形式三偏心 限 位 电气、机械二重限位 温度 ≤425℃ 防护等级IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)适用介质水、空气、油品及弱腐蚀性流体 输入信号0-10，1-5VDC/4-20mA(智能型) 特点 零泄漏、使用寿命长、便于安装、耐高温高压
