| 品牌 : | 上海深荣 | 型号 : | Q941F |
| 加工定制 : | 是 | 工作温度 : | 常温 |
| 公称通径 : | DN200 | 结构形式 : | 固定球球阀 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 执行器 |
| 用途 : | 截止 | 类型(通道位置) : | 直动式 |
| 口径 : | DN200 | 种类 : | 浮球式 |
| 形态 : | 角式 | 原理 : | 真空过滤 |
| 样式 : | 针式 | 适用对象 : | 空气 |
| 滤料类型 : | 活性炭 | 过滤器类型 : | 袋式 |
| 主体材质 : | 不锈钢 | 外形 : | 中型 |
| 类型 : | 油罐阻火器 | 密封形式 : | 软密封型 |
| 作用对象 : | 水 |

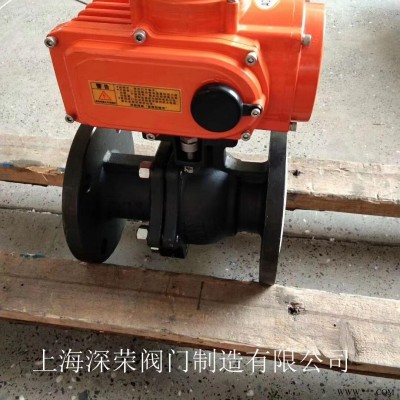

Q941F电动高温铸钢球阀介绍：
电动球阀构造简略，只由少数几个零件组成，资料耗用省;体积小、重量轻、安装尺寸小，驱动力矩小, 压力调节阀，操作简便、敏捷，只需旋转90°即可快速启闭;并且还同时具有良好的流量调节功效和封闭密封特性，在大中口径、中低压力的应用范畴，电动球阀是主导的阀门形势。电动球阀处于完整开启地位时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所发生的压力降很小，故具有较好的流量把持特征。电动球阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
采取金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完整密封。金属密封能适应较高的 工作温度，弹性密封则具有受温度限制的缺点。
Q941F电动高温铸钢球阀性能参数:
公称通径DN(mm)
DN15～DN400
公称压力
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质
水、石油、粘性流体、浆料、强氧化性介质等
介质温度
-40～+180℃-40～+350℃
泄漏量
0符合ANSIB16.104 5级标准
球体转角
90°
阀体材制质
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀材料
聚四氟乙烯(常温)、特制PPL(高温)
固有可调比R
100:1
不锈钢电动球阀流量特性Kv值:
公称通径
(DN)
不同开度角下的Kv值
10°
20°
30°
40°
50°
60°
70°
80°
90°
50
2
4
9
17
32
60
97
151
215
80
6
11
22
44
83
155
250
389
550
100
9
18
34
71
133
248
398
620
890
150
20
40
80
160
30
560
900
1400
2000
200
36
72
143
286
737
1002
1611
2506
3580
250
57
113
226
453
848
1582
2253
3955
5650
300
81
163
325
651
1220
2278
3661
5695
8100
350
110
221
443
885
1750
3541
5311
7967
10950
400
150
303
605
1113
2424
4850
7275
10910
15300
电动法兰铸钢球阀特点：
1、体型小，结构紧凑，安装占空空间小。
2、整体304不锈钢制造，适用环境能力强，寿命持久。
3、电动操作，远程控制。
4、适用范围广，轻工~重工业均能使用。
5、分段式结构组成，维修拆卸方便。
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始数据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径Q941F电动高温铸钢球阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供Q941F电动高温铸钢球阀 法兰，伸缩节Q941F电动高温铸钢球阀 连接螺栓，并根据用户需要提供Q941F电动高温铸钢球阀 阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于
蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
