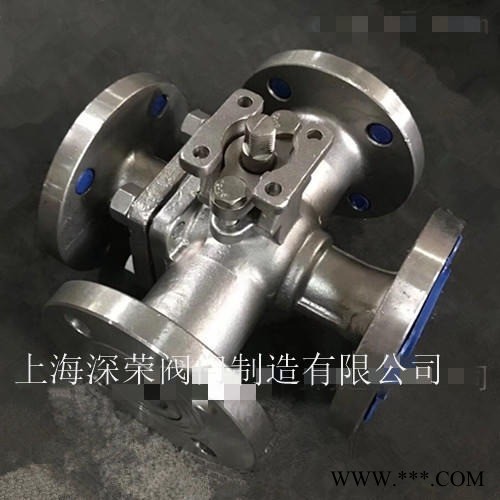

上海深荣 Q46F不锈钢四通球阀 三通保温旋塞阀 可定制各种材质

Q46F四通换向球阀 产品简介：

 不锈钢四通球阀Q46F不锈钢四通换向球阀/切换式双向供水四通换向球阀/双向供水旋转阀/不锈钢四通法兰球阀/双向四通供水球 阀/不锈钢四通切换球阀/四通LL型球阀/碳钢四通法兰球阀/铸钢四通法兰球阀/双L型四通切换球阀/十字型四通切换球阀/进三出 四通切换球阀结构为法兰连接，体积外形小，流体阻力小，流量大，转换方向快等优点。本球阀有四只密封圈，因此球体旋转任 何个方向都具有可靠的密封性，并可调节密封圈的位置，达到所需目的。而本四通换向球阀以聚四氟乙烯(塑料王)为密封材料，所 以密封性能好而稳定，维修方便，开启和关闭只要旋转手柄90°便可转换任何流体方向。 Q46F四通换向球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水 电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统 中得以广泛的应用，是种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接 通介质流，使介质按照预定的程序输送到各个指定点。

结构特点：

 四通换向球阀， 阀实现正反供水切换，每转90 ，供水方式切换次，以前需四个阀门，供水时阀1、4 开启，阀2、3关闭；反向供 水时阀2、3开启，阀1、4 关闭(图)，现用台四通法兰球阀(图二)替代，操作方便。 四通换向球阀的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在定的润滑情况下实现可靠的密封。根据需要，球阀 可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。密封副形式 多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式， DN200以下为固定球形式。球阀阀座 处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设的场所 。 标准： 1、设计和制造：GB/T12237-1989、API608 2、检验和试验：GB/T13927-1992、API598 3、法兰连接：JB/T79.1～2-1994、ASME/ANSI B16.5

特点：

1、针对电力系统冷却器正反供水特定工艺过程设计，功能适用、可靠； 2、四通换向球阀四面座阀芯结构密封性能好、耐砂粒磨损、使用寿命长； 3、电动、气动操作（必要时可切换到手动操作）； 4、便于控制控制箱与阀门间以及与上位机之间有良好的信息通道和操作介面；并可按工艺要求实现在定时间间隔正反供水的自动 切换。 主要零件材料及性能： 阀体 阀杆 阀球 密封面 垫片 填料 工作温度 适用介质 WCB 1Cr13 1Cr13 1Cr13 司太立合金 本体材料 柔性石墨 不锈钢加柔性 石墨 08软钢 F304 F316 柔性石墨 编结石墨 -29-425℃ 水、蒸汽、油 WC6 15CrMo 15CrMo -29-425℃ 品 WC9 25Cr2MoV 25Cr2MoV LCB 304 304 -46-354℃ CF8 304 304 -196-600℃ 部分酸、碱 CF3 304L 304L CF8M 316 316 CF3M 316L 316L 试验压力单位：Mpa 公称压力 PN 常温zui大 工作压力 壳体试 验压力 气密封 试验压力 高压密封 试验压力 1．6 1．6 2．4 0．6 1．76 2．5 2．5 3．8 0．6 2．75 4．0 4．0 6．0 0．6 4．4 C1aSSl50 2．0 3．0 0．6 2．2

主要连接尺寸：

公称压力 PN 公称通径 DN 尺 寸(mm) L L0 D K d Y b z-do Hw Hd 1．6MPa 50 260 130 165 125 100 16 4-ф18 205 265 65 320 160 185 145 120 18 4-ф18 245 295 80 320 160 200 160 135 20 8-ф18 305 345 100 370 185 220 180 155 20 8-ф18 340 420 125 510 255 250 210 185 22 8-ф18 425 465 150 510 255 285 240 2'0 24 8-ф23 450 505 200 580 290 340 295 265 26 12-ф23 480 525 250 670 335 405 355 320 30 12-ф25 530 565 300 760 380 460 410 375 30 12-ф25 585 630 350 850 425 520 470 435 34 16-ф25 625 675 400 980 490 580 525 485 36 16-ф30 670 710 450 1080 540 640 585 545 40 20-ф30 705 770 500 1220 610 715 650 608 44 20-ф34 765 825 600 1360 680 840 770 718 48 20-ф41 840 945 700 1750 875 910 840 788 50 24-ф41 1050 1110 800 1850 925 1025 950 898 52 24-ф41 1125 1220 900 2050 1025 1125 1050 998 54 28-ф41 1260 1315 联系我们 产品对比 2020/6/16 Q46F-1000 2150 1075 1255 1170 1110 56 28-ф48 1325 1385 1200 2450 1225 1485 1390 1325 58 32-ф54 1395 1450

上海深荣阀门主要生产销售【不锈钢四通球阀Q46F不锈钢四通换向球阀/切换式双向供水四通换向球阀/双向供水旋转阀/不锈钢 四通法兰球阀/双向四通供水球阀/不锈钢四通切换球阀/四通LL型球阀/碳钢四通法兰球阀/铸钢四通法兰球阀/双L型四通切换球 阀/十字型四通切换球阀/进三出四通切换球阀】，备有大量库存现货以出厂价直销！我们直秉持“产品、合理价格、贴心服 务”的理念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径  Q46F不锈钢四通球阀 气动对夹蝶阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供 Q46F不锈钢四通球阀   法兰，伸缩Q46F不锈钢四通球阀 电动法兰蝶阀螺栓，并根据用户需要提供Q46F不锈钢四通球阀 易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
