上海深荣 Q647Y气动固定式硬密封球阀 硬密封气动蝶阀 可定制各种材质

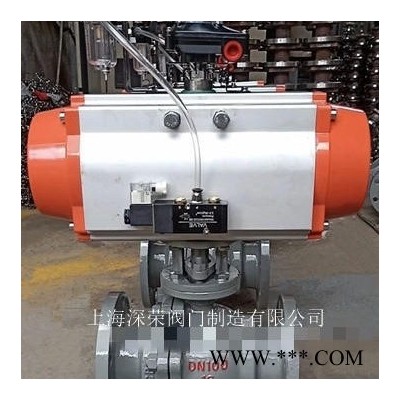

Q647Y气动固定式球阀

产品简介：

气动固定式硬密封球阀Q647Y气动固定式硬密封耐磨球阀/气动固定式球阀/气动硬密封球阀/气动球阀/气动固定式法兰球阀/气动 不锈钢固定式球阀/气动防爆固定式球阀/气动开关型固定式球阀/气动调节型固定式球阀是由固定球阀与GT、AT、AW等系列 单、双作用气动执行器两部分组成，其球体采用上、下两根阀杆固定，工作时，流体压力不会使球体向阀座移动，阀座不会承受 过大压力而变形，阀杆部分设有自润滑轴承，减少磨擦，开关扭距小，两阀座均采用弹簧设预紧，密封采用聚四氟乙烯镶入钢圈 内，钢圈后部设有弹簧，保证阀座紧贴球体，当阀门中腔压力异常升高超过弹簧顶紧力，阀座后退脱离球体，达到自动泄压效 果，压后阀座自动复位。结构的先进性使气动固定球阀的密封性能稳定、操作省力，使用寿命长，极适用于长输管线和般管线。 气动固定球阀在各类管路系统中用于截断或接通介质流通，使介质按照预定的程序输送到各个指定点，特别适用于高压、大口径 的场合

 产品特点：

（1）采用固定球设计，相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作 更加灵活。 （2）采用全通径或缩径设计，流通阻力小。 （3）采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。 （4）每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。 （5）具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。 （6）耐火结构双重保护，当万发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。 主要性能参数表： 公称 通 径 (mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 允许 压差 (MPa) ≤ 公称压力 动作 范围 0～90° 泄露 量Q 软密封VI级、硬密封IV级、符合ANSI B16.104标准 基本 误差 带定位器：小于全行程的±2% 回差 带定位器：小于全行程的2% 试验 压力 (MPa) 公称压力(MPa) 1.6 2.5 4.0 6.4 10.0 强度 试验 2.4 3.75 6.0 9.6 15.0 密封 试验 1.76 2.75 4.4 7.04 11.0 气密 试验 0.4～0.7MPa 气动执行机构性能表： 执行器型号 GT、AT、AW系列单双作用气动执行器 供气压力 0.4～0.7MPa 气源接口 G1/4"、G1/8"、G3/8"、G1/2" 环境温度 -20～+90℃ 作用形式 单作用执行机构：气关式(B)-失气时阀位开(FO)；气开式(K)-失 气时阀位关(FC) 双作用执行机构：气关式(B)-失气时阀位保持(FL)；气开式(K)- 失气时阀位保持(FL) 可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传 送器、手轮机构等 主要外形尺寸表： 公称压力 PN(MPa) 公称通径 DN(mm) 尺寸(mm) 双作用式 执行器型 号 L L1 H D D1 D2 C f N-φd 1.6 50 178 190 260 165 125 99 20 3 4-φ18 GTD80 65 190 210 293 185 145 118 20 3 4-φ18 GTD90 80 203 247 323 200 160 132 20 3 8-φ18 GTD100 100 229 276 382 220 180 156 22 3 8-φ18 GTD115 125 356 348 468 250 210 184 22 3 8-φ18 GTD145 150 394 378 510 285 240 211 24 3 8-φ22 GTD160 200 457 524 655 340 295 266 24 3 12-φ22 GTD210 250 533 645 847 405 355 319 26 3 12-φ22 GTD255 300 610 715 980 460 410 370 28 4 12-φ22 GTD300 350 686 795 1085 520 470 429 30 4 12-φ22 GTD350 400 762 1860 1215 580 525 480 32 4 12-φ22 AW35 500 991 1860 1385 715 650 609 36 4 12-φ22 AW40

 上海深荣阀门主要生产销售【气动固定式硬密封球阀Q647Y气动固定式硬密封耐磨球阀/气动固定式球阀/气动硬密封球阀/气动 球阀/气动固定式法兰球阀/气动不锈钢固定式球阀/气动防爆固定式球阀/气动开关型固定式球阀/气动调节型固定式球阀】，备有 大量库存现货以出厂价直销！我们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售 后服务。本文中所有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径   Q647Y气动固定式硬密封球阀   是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供    Q647Y气动固定式硬密封球阀   法兰，伸缩节及 Q647Y气动固定式硬密封球阀 连接螺栓，并根据用户需要提供  Q647Y气动固定式硬密封球阀 易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
