电动高压固定球阀概述

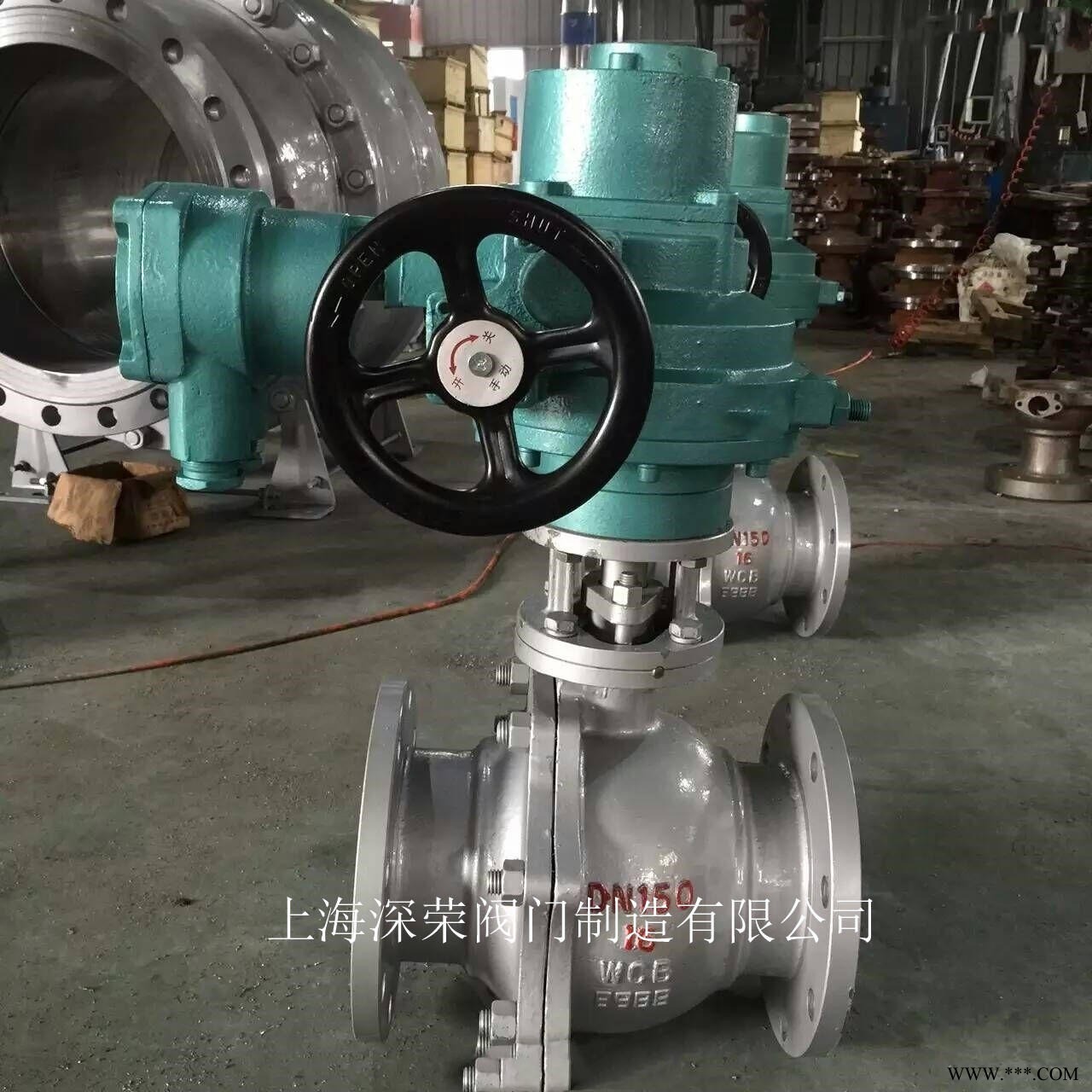

Q947固定式电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC/380V电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置EOA、DQW、DZW、2SA等型号电动执行机构。

电动高压固定球阀执行标准

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。

规格参数
CH系列执行机构技术参数阀体参数
电源 AC220/380V，50/60Hz 公称通径 DN15～500mm
输出力矩 50N•M～2000N•M 公称压力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围 0～90° 0～360° 泄漏量软密封:零泄漏硬密封:≤额定流量的10-5
动作时间 15秒/30秒/60秒执行机构可配EOA、DQW、DZW等系列

保护装置过热保护流量特性快开特性
环境温度 -30°～60° 可调范围 DN50-80 DN100-800-1200
250:1 350:1
手动操作同附带手柄操作基本误差 ±1%
限位电气、机械二重限位死区 ≤1%
防护等级相当于IP-65 回差 ≤1%
位置测量可选装开关或电位计适用温度密封面
驱动电机 8W/E PTFE≤150℃ RTFE≤180℃ PPL≤300℃
硬密封≤450℃

技术参数和性能
试验压力
（Mpa）公称压力（Mpa）压力级（class） JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
气密试验 0.5～0.7
主要零件材质
零件名称材料
阀体 WCB ZG1Cr18Ni9Ti CF8
(304) CF3
(304L) ZG1Cr18Ni12Mo2Ti CF8M(316) CF3M
(316L)
球体、阀杆 2Cr13 1Cr18Ni9Ti 0Cr19Ni9
(304) 00Cr19Ni11
(304L) 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2
(316) 00Cr17Ni12Mo2
(316L)
密封圈聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯柔性石墨
适用介质水、气体、蒸汽、油品等等腐蚀性介质强氧化性介质等腐蚀介质尿素等腐蚀性介质
主要外型尺寸
PN1.0(MPa)
通径(DN) L d1 D D1 D2 b Z-d H 重量
125 356 125 245 210 185 22 8-18 520 100
150 394 150 280 240 210 22 8-23 538 165
200 457 200 335 295 265 24 8-23 580 229
250 533 250 390 350 320 26 12-23 637 265
300 610 300 440 400 368 26 12-23 684 393
350 686 350 500 460 428 26 16-23 796 514
400 762 400 565 515 482 26 16-25 842 765
450 864 450 615 565 532 28 20-25 874 930
500 914 500 670 620 585 28 20-25 904 1210
PN1.6(MPa)
通径(DN) L d1 D D1 D2 b Z-d H 重量
125 356 125 245 210 185 22 8-18 520 105
150 394 150 280 240 210 24 8-23 538 170
200 457 200 335 295 265 26 12-23 580 234
250 533 250 405 355 320 30 12-25 637 275
300 610 300 460 410 375 30 12-25 684 403
350 686 350 520 470 435 34 16-25 796 534
400 762 400 580 525 485 36 16-30 842 785
450 864 450 640 585 545 40 20-30 874 960
500 914 500 705 650 608 44 20-34 904 1250
PN2.5(MPa)
通径(DN) L d1 D D1 D2 b Z-d H 重量
100 305 100 230 190 160 24 8-23 470 85
125 381 125 270 220 188 28 8-25 520 117
150 403 150 300 250 218 30 8-25 538 180
200 502 200 360 310 278 34 12-25 580 246
250 568 250 425 370 332 36 12-30 637 300
300 648 300 485 430 390 40 16-30 684 444
350 762 350 550 490 448 44 16-34 796 586
400 838 400 610 550 505 48 16-34 842 860
450 914 450 660 600 555 50 20-34 874 1073
500 991 500 730 660 610 52 20-41 904 1315
PN6.4(MPa)
通径(DN) L d1 D D1 D2 D6 b Z-d H 重量
50 292 50 175 135 105 88 26 4-23 380 50
65 330 65 200 160 130 110 28 8-23 424 65
80 356 80 210 170 140 121 30 8-23 434 80
100 432 100 250 200 168 150 32 8-25 456 111
125 508 125 295 240 202 176 36 8-30 525 170
150 559 150 340 280 240 204 38 8-34 554 220
200 660 200 405 345 300 260 44 12-34 594 290
250 787 250 470 400 352 313 48 12-41 704 500
300 838 300 530 460 412 364 54 16-41 731 710
350 889 350 595 525 475 422 60 16-41 786 1030
400 991 400 670 585 525 474 66 16-48 867 1350
PN16.0(MPa)
通径(DN) L d1 D D1 D2 D6 b Z-d H 重量
50 368 50 215 165 132 88 36 8-25 - 82
65 419 65 245 190 152 110 44 8-30 - 125
80 381 80 260 205 168 121 46 8-30 - 160
100 457 100 300 240 200 150 48 8-34 - 210
125 - 125 355 285 238 176 60 8-41 - 270
150 610 150 390 318 270 204 66 12-41 - 350
200 737 200 480 400 345 260 78 12-48 - 580
250 838 250 580 485 425 313 88 12-54 - 870
300 965 300 665 570 510 364 100 16-54 - 1350

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始数据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径 Q947电动高压固定球阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供 Q947电动高压固定球阀法兰，伸缩节 Q947电动高压固定球阀连接螺栓，并根据用户需要提供 Q947电动高压固定球阀易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
