上海深荣 Q946F电动四通换向球阀 电动两通阀 质量保证

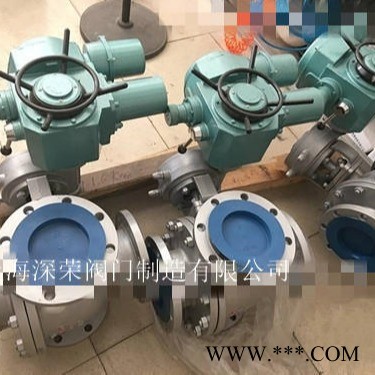

Q946F电动四通球阀

 产品简介：

 电动四通换向球阀Q946F 电动四通球阀/电动四通法兰球阀/电动不锈钢四通球阀/电动碳钢四通球阀/电动铸钢四通球阀/电动LL型 四通球阀/电动十字型四通球阀是采用角行程电动执行器及四通球阀组成，在石油、煤炭和矿石的开采、提炼加工和管道 输送系统中；在化工产品、医药和食品经营中；在水电、火电和核电的电力经营系统中；在城市和工业企业的给排水、供热、和 供气系统中；在农田的排灌系统中；在治金经营系统中；电动四通法兰球阀得以广泛的应用，电动四通法兰球阀密闭在各类管路 系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。

结构特点：

 1、流体阻力小：球体和阀体的连接管道截面相等，且球体通道采用圆弧连接，介质通过球体时，流体阻力小。 2、密封性能：阀座采用具有定弹性变形和高强度的PTFE材料，达到良好密封性能保证了阀门的稳定性。3、使用寿命长：阀门的阀芯和光颈材料采用奥氏不锈钢，阀座材料选用PTFE，能达到良好的抗腐蚀性作用，延长了阀门使用寿 命。

 技术参数

： 阀体及内件 阀体形式 四通铸造阀体 公称通径 DN50～600mm 公称压力 PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K 法兰标准 JB/T79.2-1994、 ASME/ANSI B165 连接形式 法兰式 压盖型式 压盖压紧式 密封填料 V型聚四氟乙烯填料、柔性石墨填料等 设计和制造 GB/T12237-1989； APl608 检验和试验 GB/T13927-1992； APl 598 执行机构 执行器型号 CHR、3810R、DZW、HQ、PSQ 主要技术参数 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1- 5V-DC、输出信号：4-20mA·DC 防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功 能：手柄 环境温度：-25～+70℃、环境湿度：≤95% 流向原理图： 如图：“LL’’型四通球阀只需操作板手或执行器将球体转动90°，同时对两种介质的流向进行切换，即方便而迅速，实现阀多用 的效果。 “LL”型介质切换图 主要外形及连接尺寸： 公称压力 PN 公称通径 DN 尺寸(mm) L L0 D D1 D2 b z-φd H1 A 1．6MPa 50 260 130 165 125 100 16 4-ф18 205 根据配置 执行机构 大小而定 65 320 160 185 145 120 18 4-ф18 245 80 320 160 200 160 135 20 8-ф18 305 100 370 185 220 180 155 20 8-ф18 340 125 510 255 250 210 185 22 8-ф18 425 150 510 255 285 240 2’0 24 8-ф23 450 200 580 290 340 295 265 26 12-ф23 480 250 670 335 405 355 320 30 12-ф25 530 300 760 380 460 410 375 30 12-ф25 585 350 850 425 520 470 435 34 16-ф25 625 400 980 490 580 525 485 36 16-ф30 670 450 1080 540 640 585 545 40 20-ф30 705 500 1220 610 715 650 608 44 20-ф34 765 600 1360 680 840 770 718 48 20-ф41 840

上海深荣阀门主要生产销售【电动四通换向球阀Q946F 电动四通球阀/电动四通法兰球阀/电动不锈钢四通球阀/电动碳钢四通球 阀/电动铸钢四通球阀/电动LL型四通球阀/电动十字型四通球阀】，备有大量库存现货以出厂价直销！我们直秉持“产品、合 理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径Q946F电动四通换向球阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供 Q946F电动四通换向球阀   法兰，伸缩节及Q946F电动四通换向球阀 连接螺栓，并根据用户需要提供 Q946F电动四通换向球阀  易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
