上海深荣 Q947M钢铁厂电动卸灰球阀 不锈钢电动风阀 可定制各种材质

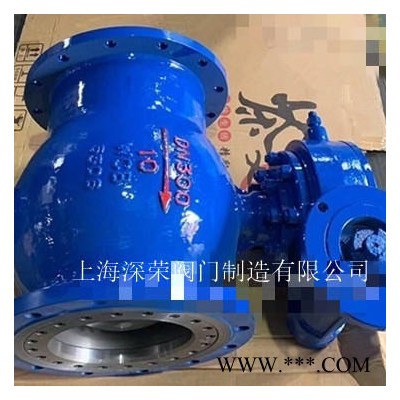

Q947MF钢铁厂电动耐磨卸灰球阀

产品简介：

 钢铁厂电动卸灰球阀Q947MF钢铁厂电动耐磨卸灰球阀/MQ947AF电动喷煤粉球阀/炼钢厂电动卸灰球阀/炼铁厂电动耐磨卸灰球 阀/电动下煤阀/电动输煤阀/高炉煤粉喷吹电动球阀/不锈钢电动卸灰球阀又可称为喷煤粉球阀，采用电力驱动法兰连接固定球设 计，是款专用于控制粉尘、粉末、石灰等介质的专用产品，特别适用于高炉煤粉喷吹、空气管路等系统。阀座带磨损自动补偿装 置，能够保证阀门的密封效果，优质材质制造的密封圈，具有高温、耐磨、使用寿命长等优点，广泛的应用在石油、化工、电 力、煤矿、冶金等行业。 电动卸灰球阀又叫下煤阀、输煤阀、安全阀、充氮阀、充压阀、补压阀、流化阀、均压阀，驱动方式：电动，公称压力PN6- PN16，公称通径DN200~DN600，固定式，法兰连接，碳钢材质，密封材料PTFE+金属硬密封，适用于高炉煤气灰，水泥等小 粒度的粉状介质；适用温度≤250℃。用于冶金、建材、电力等行业排灰、卸灰管道，采用进口密封式结构、运转灵活、不积灰、 密封性能可靠

 用途：

电动卸灰球阀常用于石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中截断或接通介质高炉煤粉喷吹、含尘含固体 粉末管道系统、空气管路及喷路等工况。 结构原理： 电动卸灰球阀采用单向密封和进口缩孔式结构，特别适用于煤粉喷吹的气固二项介质中，不会积灰卡住。 密封圈、密封座、球体 对零件采用专门材料和特殊工艺处理、耐磨损、寿命长。密封圈装有自动磨损补偿装置，不会因使用段时间后的磨损产生泄漏。 采用双阀杆固定式圆球，可长期保持开启和关闭的位置精度。开启和关闭扭矩小，灵活轻便。 执行机构有手动、气动、液动、电 动等，可远距离集中控制或计算机程制。 本阀安装时介质流向符合阀体睛箭头的指向。该阀主要应用于高炉煤粉喷吹系统的下煤 阀、输煤阀、安全阀、充氮阀、充压阀、补压阀、流化阀、均压阀等。 特点 1、球面进行硬化处理，提高球面的抗耐磨性。 2、采用单阀座设计，在阀体中腔不形成独立空间，排除了粉煤灰等介质在中腔的累积与球面摩擦的可能。 3，密封自动补偿：金属阀座尾端设有弹簧，当密封面磨损时，在弹簧作用下阀门继续保持良好密封。 4．工作稳定：球体设置上下轴套支撑，受压后不会产生相对位移。 参数表： 公称压力 1.6MPa 2.5MPa 4.0MPa 强度试验压力 2.4MPa 3.75MPa 6.4MPa 密封试验压力 1.8MPa 2.75MPa 4.4MPa 材质表： 序号 零件名称 材料 Q947MF-C Q947MF-P Q947MF-R 1 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 2 球板 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 3 阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 4 密封圈 增强聚四氟乙烯、对位聚苯 5 填料 聚四氟乙烯、柔性石墨 适用介质 石灰、煤粉末、煤灰  适用温度 -28℃～300℃ 规格尺寸： 公称压 力 PN(MPa) 公称通 径 DN(mm) 尺寸(mm) D D1 D2 D3 L L1 L2 L3 L4 H H1 b f n-do 0.25- 1.0 200 320 280 255 424 500 225 274 216 185 780 270 22 3 8-18 250 375 335 300 535 600 300 476 400 381 898 330 24 3 12-18 300 440 395 362 646 700 322 476 400 381 987 374 24 3 12-22 350 480 445 412 646 800 400 476 400 381 1078 414 26 3 12-22 400 540 495 462 780 900 450 476 400 381 1230 431 28 3 16-22 500 640 600 568 960 1000 500 476 400 381 1470 515 30 3 20-22 600 755 705 670 1040 1067 550 476 400 381 1560 595 30 3 20-26 1.6 200 335 295 265 424 500 225 578 458 348 710 270 30 3 12-22 250 405 355 320 535 600 300 578 458 348 820 330 32 3 12-26 300 460 410 375 646 700 322 578 458 348 920 374 34 5 12-26 350 520 470 435 646 800 400 578 458 348 1020 414 38 5 16-26 400 580 525 485 780 900 450 578 458 348 1060 431 40 5 16-30 450 640 585 548 860 900 450 578 458 348 1140 475 40 5 20-30 500 715 650 608 960 1000 500 668 545 448 1220 515 46 5 20-33 600 840 770 718 1040 1067 550 668 545 448 1310 595 54 5 20-36

上海深荣阀门主要生产销售【钢铁厂电动卸灰球阀Q947MF钢铁厂电动耐磨卸灰球阀/MQ947AF电动喷煤粉球阀/炼钢厂电动卸 灰球阀/炼铁厂电动耐磨卸灰球阀/电动下煤阀/电动输煤阀/高炉煤粉喷吹电动球阀/不锈钢电动卸灰球阀】，备有大量库存现货以 出厂价直销！我们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本文中 产品对比 所有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径  Q947M钢铁厂电动卸灰球阀    是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供   Q947M钢铁厂电动卸灰球阀    法兰，伸缩节及Q947M钢铁厂电动卸灰球阀  连接螺栓，并根据用户需要提供 Q947M钢铁厂电动卸灰球阀  易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
