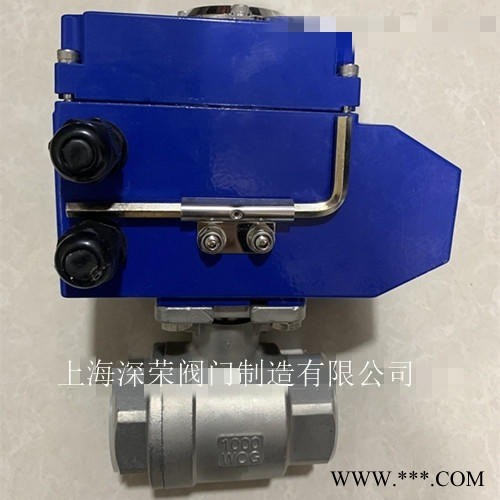

上海深荣 Q911F电动三片式球阀 不锈钢衬氟球阀 可订制各种材质

电动三片式内螺纹球阀

产品简介：

电动三片式球阀Q911F电动三片式内螺纹球阀/电动球阀/电动三片式丝口球阀/电动三片式不锈钢球阀/电动带手动球阀/电动三片 式丝扣球阀/防爆电动球阀/电动软密封球阀/电动开关型三片式球阀/电动调节型三片式球阀/电动丝口球阀及对焊连接球阀阀体铸 造采用台湾引进的先进工艺，结构合理、造型美观；阀座采用弹性密封结构，密封可靠，启闭轻松；阀杆采用有倒密封的下装式 结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW)，并均可带国际标准ISO支架 平台和锁定装置。三片式球阀体积小，由三部分阀壳组成，通过四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆 卸时不用拆卸管路螺纹，直接拆卸四只螺栓，阀体中间部分即可取出。适用于轻工机械体积小空间窄的场合。具有体积小、配套 简单、流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。电动丝口球阀广泛应用于食品、环保、轻工、石油、造 纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

产品特点

1、防火、防静电设计 2、阀杆防爆出装置 3、阀球上设计有压力平衡孔 4、双层阀杆填料与对压碟型弹片装置 技术参数和性能 电动执行器技术参数 Q911F电动三片式丝口球阀阀体参数 电源 AC110、220、380V/DC24、 220V 公称通径 DN15～100mm 输出力矩 50N·M～2000N·M 公称压力 PN1.6、2.5、4.0、6.4MPa 任选功能 开关型、触点型、开度信号、智 能型 阀轴材质 不锈钢 动作范围 0～90°±5° 阀体材质 碳钢、304/316/316L不锈钢 动作时间 15秒/30秒/60秒 球体材质 304/316/316L不锈钢 环境温度 -30°～60° 阀座密封 PTFE、PPL、金属密封 手动操作 附带手柄操作 温 度 PTFE≤180℃、PPL≤350℃、金 属密封≤450℃ 限 位 电气、机械二重限位 结构型式 三片式、对焊式、承插焊式、二 片式 防护等级 IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) 适用介质 水、石油、酸类、粘性流体、浆 料介质等 输入信号 0-10，1-5VDC/4-20mA(智能 型) 特 点 结构紧凑、体积小、流通能力大 外形尺寸 DN8、10的尺寸参照DN15的 尺寸(mm) 15 20 25 32 40 50 65 80 100 三片式 G 1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″ 2 1/2″ 3″ 4″ D 15 20 25 32 38 50 64 78 98 L 67 82 91 108 129 148 186 206 240 对焊式 D 24 28 34 41 49 62 78 94 124 d 15.8 20 25 32 38 50 64 78 98 L 67 82 91 108 129 148 186 206 240 承插焊 D 15 20 25 32 38 50 64 78 98 D1 21.8 27.5 34.7 43.0 49.0 61.5 77.0 90.0 115.2 L 67 82 91 108 129 148 186 206 240 A 9.5 11.1 12.7 14.3 15.9 17.4 26.9 28.8 34.5 二片式 D 15 20 25 32 38 50 64 78 98 L 75 80 90 110 120 140 160 178 216 L1 125 125 125 155 155 208 208 256 256 W 110 110 110 132 132 165 165 211 211 H 142 152 213 225 235 265 280 300 330 额定功率 10W 10W 15W 15W 15W 25W 25W 50W 50W 额定电流 0.1A 0.1A 0.2A 0.2A 0.2A 0.5A 0.5A 0.8A 0.8A 订货说明 1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V 2、介质类型、温度、压力 3、控制类型：开关型、无源触点型、阀位信号反馈型，智能调节型 4、智能调节型：输入信号4-20mA，1-5V，0-10V，输出信号:4-20mA，1-5V，0-10V 注意事项: 1：请务必接对电源相序，以免阀门或执行器损坏。 2：通电时禁止手动操作。 3：户外使用时给电动执行器外加防护盖子，防止老化。 4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。 5：请不要安装在易爆气体周围，如需防爆订货时请说明。 6：请确定输入电压和配线接点是否正确。 7：禁止超负荷使用电动执行器。

 上海深荣阀门主要生产销售【电动三片式球阀Q911F电动三片式内螺纹球阀/电动球阀/电动三片式丝口球阀/电动三片式不锈钢球 阀/电动带手动球阀/电动三片式丝扣球阀/防爆电动球阀/电动软密封球阀/电动开关型三片式球阀/电动调节型三片式球阀/电动丝 口球阀】，备有大量库存现货以出厂价直销！我们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的 产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径 Q911F电动三片式球阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供Q911F电动三片式球阀  法兰，伸缩节及Q911F电动三片式球阀 连接螺栓，并根据用户需要提供Q911F电动三片式球阀 易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
