| 品牌 : | 上海深荣 | 型号 : | VQ947F/QV947H |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 结构形式 : | 固定球球阀 | 公称通径 : | DN200 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 直动式 | 作用对象 : | 水 |
| 外形 : | 中型 | 形态 : | 角式 |
| 加工定制 : | 是 | 密封形式 : | 软密封型 |
| 特性 : | 高频高介陶瓷 | 功能 : | 固定用陶瓷 |
| 微观结构 : | 多晶 | 主体材料 : | 碳钢 |
| 种类 : | 浮球式 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 |

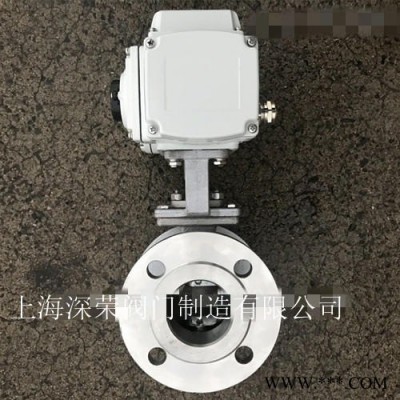

电动V型法兰式球阀
产品简介：
电动不锈钢V型球阀VQ947F电动V型法兰球阀QV947H电动V型球阀QV947Y电动V形法兰球阀/电动法兰式V型球阀/防爆电动V 型调节法兰球阀/防爆电动V形球阀/电动V型调节球阀/电动防爆V型法兰球阀是种直角回转结构的高级电动控制球阀，其由回转型 角行程电子式电动执行器和法兰式V型球阀组成，以电源电压为动力，接受工业自动化控制仪表来源的电流信号或电压信号的输 入，可实现对工艺管路中流体介质的比例调节和二位开关控制。 主要特点 VQ947F/H/Y电动V型球阀阀芯设计成带有特殊形状的V型缺口，具有精确的流量特性和控制功能，适用于气体、液体、固态颗粒 状等介质的控制，由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体 颗粒的悬浊液及固态颗粒状的工况场合的自动控制系统。 主要性能参数表 公称压力 试验压力 适用介质 适用温度PN(MPa) 壳体试验 密封试验 1.6 2.4MPa 1.76MPa 水、油、气及 高粘度、含纤维、 固体颗粒等介质 -28℃～550℃ 2.4 3.75MPa 2.75MPa 4.0 6.0MPa 4.4MPa 应用规范 连接法兰 JB79-59、 GB20592-97、AMSI B16.5 检验和试验 JB/T 9092-99 、API 598 主要技术参数表 公称通 径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300 350 400 额定流 量系数 Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466 公称压 力 PN(MPa) 1.6-6.4 流量特 性 近似等百分比、直线特性 阀板转 角(度) 0°～至90°(可调) 允许泄 漏量等 级 软密封：零泄露 硬密封：≤额定Cv×0.001% 软密封：VI微气泡级；金属密封：≤额定CV×0.065% 动作时 间 (S/90 度) 8.5～30 36～60 可调节 比 250:1 300:1 基本误 差 回差 死区 输入信号 输出信号 全行程 的 ≤±2% 全行程的≤±2% 全行程的≤0.8% 4～20mADC 4～20mADC 主要外形尺寸表 公称压力 PN(MPa) 公称通径 DN(mm) 尺寸(mm) L L1 D D1 D2 b Z-ød Dc H1 1.6 25 - - - - - - - 38 57 40 - - - - - - - 49 63 50 124 62 160/165 125 100/102 16/18 4-ø18 60 92 65 145 72.5 180/185 145 120/122 18 4-ø18 75 100 80 165 82.5 195/200 160 135/138 20 8-ø18 89 108 100 194 97 215/220 180 155/158 20 8-ø18 113 117 125 210 105 245/250 210 185/188 22 8-ø18 140 140 150 229 114.5 280/285 240 210/212 24/22 8-ø23/8- ø22 164 177 200 243 121.5 335/340 295 265/268 26/24 12-ø23/12- ø22 205 200 250 297 148.5 405 355 320 30/26 12-ø25/12- ø26 259 252 300 338 169 460 410 375/378 30/28 12-ø25/12- ø26 300 270
上海深荣阀门主要生产销售【电动不锈钢V型球阀VQ947F电动V型法兰球阀QV947H电动V型球阀QV947Y电动V形法兰球阀/电 动法兰式V型球阀/防爆电动V型调节法兰球阀/防爆电动V形球阀/电动V型调节球阀/电动防爆V型法兰球阀】，备有大量库存现货 以出厂价直销！我们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本文 中所有文字、数据、图片仅供参考。
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径 VQ947FQV947H电动不锈钢V型球阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供 VQ947FQV947H电动不锈钢V型球阀 法兰，伸缩节及 VQ947FQV947H电动不锈钢V型球阀连接螺栓，并根据用户需要提供 VQ947FQV947H电动不锈钢V型球阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
