上海深荣 Q641F-16C阀门 手动高温球阀 可定制各种材质

阀门Q641F-16C说明书资料介绍：

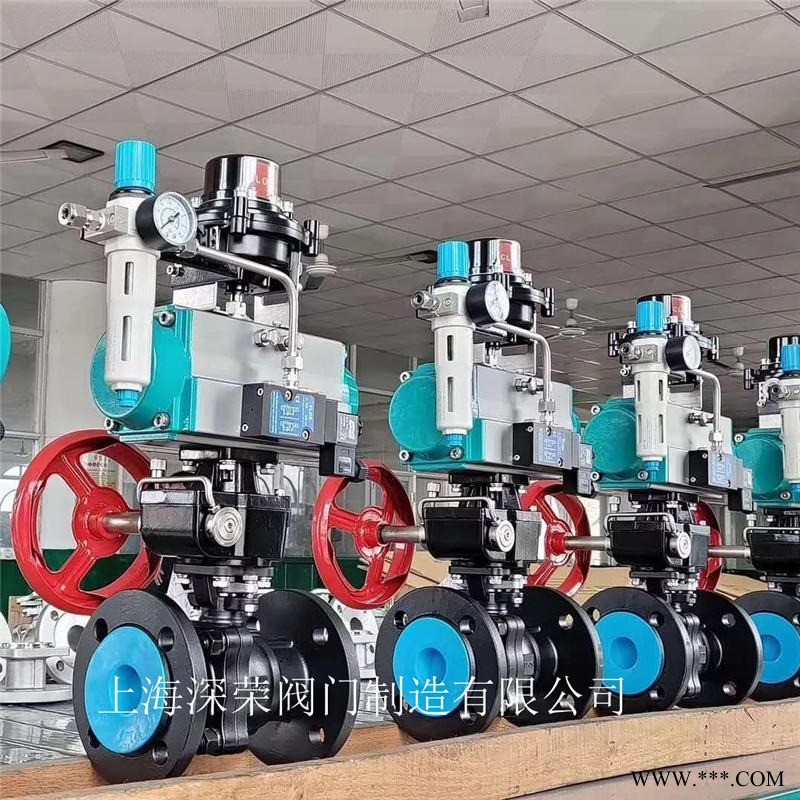

阀门Q641F-16C气动开关，法兰连接，不锈钢材质，PTFE四氟密封，公称压力PN16~25，公称通经DN15-DN200（国标）,电磁阀限位开关，双作用气缸通气开关阀，气动控制球阀安装位置与管道垂直侧立，禁止倒装使用，球阀是由阀体、空心球体/实心球体可选、四氟阀座、阀杆、轴承等组成。防爆气动球阀通过电磁阀控制，实现阀门的开关两位动作，从而达到管道流量开关作用。操作，也可实现单独或集中控制。

特点：

1. 流体阻力小，其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠，目球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4. 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5. 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6. 适用范围广，通径从小到几毫米，大到几米，高真空或高压力都可应用。

工作原理

气动球阀配以行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。执行器分单作用和双作用两种型号。单作用式的独特优点是一旦动力源发生故障，气动控制阀门将按控制系统的要求自动处于开启或关闭的位置。

性能参数

执行标准

设计制造：GB/T12237-2007
结构长度：GB12221-2005
供货要求：GB/T12252-2005
压力试验：GB/T13927-2008
试压检验：GB/T13927-1992
螺纹标准：G·NPT.BSPT.BSP.DIN259/2999
法兰标准：GB9113/JB79

执行器技术参数

防爆气动球阀采用新型系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

外形尺寸：

外形图:

维护:

气动球阀在安装前的准备工作：
1、保证气动管路球阀安装位置管线在同轴位置上，管线上两片法兰应保持平行，确认管线能够承受气动管路球阀自身重量，如果发现管线不能承受气动管路球阀重量，则在安装前为管线配备相应的支撑。 　　
2、确认管线内是否有杂质、焊渣等，必须要把管线内吹扫干净。 　　
3、核对气动管路球阀铭牌，并对气动管路球阀进行全开全闭数次操作，确认阀门能够正常工作，再全面检查一次阀门的各个细节，保证阀门完好无损。 　　
4、除去阀门两端的保护盖，检查阀体内是否干净，清洗阀体内腔，由于气动管路球阀的密封面是球形状，即使微小的杂物也可能造成密封面的损伤。 　　

安装：

1、气动球阀的任何一段都可安装在上游端，手柄气动管路球阀可以安装在管线的任何位置，如果配置执行机构(如齿轮箱、电-气动执行器)的气动管路球阀，则必须垂直安装，阀门进出口处在水平位置上。 　　
2、气动管路球阀法兰与管线法兰间按管路设计要求装上密封垫。 　　
3、法兰上的螺栓需对称、逐次、均匀拧紧。 　　
4、如果气动管路球阀采取气动、电动等执行器时，按说明书完成气源、电源的安装。 　　

安装后的检查：

1、安装完毕后，启动气动管路球阀开、关数次，应该动作灵活，受力均匀，气动管路球阀工作正常。 　　
2、根据管道压力设计要求，通压后检测气动管路球阀与管道法兰结合面的密封性能。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径Q641F-16C阀门是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供Q641F-16C阀门法兰，伸缩节Q641F-16C阀门连接螺栓，并根据用户需要提供方Q641F-16C阀门易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
