上海深荣 Q614F/Q615F气动内螺纹三通球阀 气动三通切换球阀 可订制各种材质

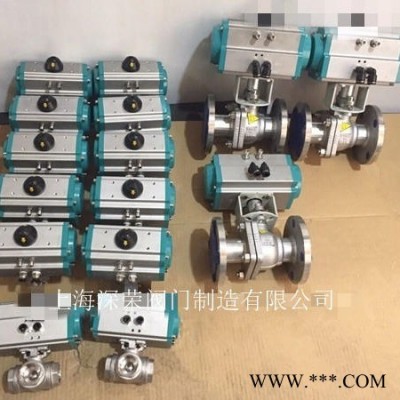

Q614F/Q615F气动三通球阀

产品简介：

 Q614F气动内螺纹三通球阀Q615F/气动丝口三通球阀/气动丝扣三通球阀/气动内螺纹不锈钢三通球阀/Q614F气动三通L型球 阀/Q615F气动三通T型球阀/气动三通球阀

可为L形和T形，L形Q614F三通球阀用于介质流向的切换，能使相互垂直的两个通道连 接；T形Q615F三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。气动三通 球阀般采用两阀座结构，亦可根据用户要求采用四阀座结构。广泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、 钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

技术参数和性能 GTD/ATD气动执行器技术参数 Q614/5F气动三通球阀阀体参数 类 型 双作用活塞式、弹簧复位式 公称通径 DN15～50mm 气源压力 双作用：2-8bar/单作用：4- 8bar 公称压力 PN1.6、2.5、4.0、6.4MPa 输出力矩 双作用：4N·M～10560N·M 阀轴材质 不锈钢 单作用：7N·M～2668N·M 阀体材质 304/316/316L不锈钢 工作温度 常温型：-20℃～80℃（丁jing 橡胶O型圈） 球体材质 304/316/316L不锈钢 高温型：-20℃～160℃（氟橡 胶O型圈） 阀座密封 PTFE、PPL、金属密封 动作范围 0～90°±5° 温 度 PTFE≤180℃、PPL≤350℃、金 属密封≤450℃ 接口螺纹 GTD40～GTD83 G1/8″ 适用介质 水、石油、酸碱类、粘性流体、 GTD110～GTD350/ATD52～ 浆料、强氧化性介质等 270 G1/4″ 阀位信号 定位器：4～20mA/回信器：全 开全关信号 特 点 连线简单、流向切换、阻力小、 动作稳定 外形尺寸 公称通径DN G L1 L H D 执行器型号 15 1/2″ 147 70 152 12 ATD-52 20 3/4″ 147 83 156 14 ATD-52 25 1″ 168 90 180 18 ATD-63 32 1-1/4″ ATD-75 40 1-1/2″  ATD-75 50 2″ 204 155 226 38 ATD-83 65 2-1/2″ 262 238 276 53 ATD-92 附件选项 根据不同控制和要求可选择下列附件： 回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。 电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。 三联件：可对气源稳压、过滤、气缸加润滑油。 手轮机构：转动手轮机构，可实现手动开、关阀。 电气定位器：输入4～20mA信号,实现阀门调节功能。 订货说明 1、气动执行器类型：双作用、单作用 2、介质类型、温度、压力 3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构

上海深荣阀门主要生产销售【Q614F气动内螺纹三通球阀Q615F/气动丝口三通球阀/气动丝扣三通球阀/气动内螺纹不锈钢三通 球阀/Q614F气动三通L型球阀/Q615F气动三通T型球阀/气动三通球阀】，备有大量库存现货以出厂价直销！我们直秉持“产 品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。

 产品特点

1、结构紧凑、启闭迅速、流道畅通、流体阻力小。

2、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。

 3、阀多用：任通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口

 4，维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。

技术参数和性能 GTD/ATD气动执行器技术参数 Q614/5F气动三通球阀阀体参数 类 型 双作用活塞式、弹簧复位式 公称通径 DN15～50mm 气源压力 双作用：2-8bar/单作用：4- 8bar 公称压力 PN1.6、2.5、4.0、6.4MPa 输出力矩 双作用：4N·M～10560N·M 阀轴材质 不锈钢 单作用：7N·M～2668N·M 阀体材质 304/316/316L不锈钢 工作温度 常温型：-20℃～80℃（丁jing 橡胶O型圈） 球体材质 304/316/316L不锈钢 高温型：-20℃～160℃（氟橡 胶O型圈） 阀座密封 PTFE、PPL、金属密封 动作范围 0～90°±5° 温 度 PTFE≤180℃、PPL≤350℃、金 属密封≤450℃ 接口螺纹 GTD40～GTD83 G1/8″ 适用介质 水、石油、酸碱类、粘性流体、 GTD110～GTD350/ATD52～ 浆料、强氧化性介质等 270 G1/4″ 阀位信号 定位器：4～20mA/回信器：全 开全关信号 特 点 连线简单、流向切换、阻力小、 动作稳定 外形尺寸 公称通径DN G L1 L H D 执行器型号 15 1/2″ 147 70 152 12 ATD-52 20 3/4″ 147 83 156 14 ATD-52 25 1″ 168 90 180 18 ATD-63 32 1-1/4″  ATD-75 40 1-1/2″  ATD-75 50 2″ 204 155 226 38 ATD-83 65 2-1/2″ 262 238 276 53 ATD-92 附件选项 根据不同控制和要求可选择下列附件： 回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。 电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。 三联件：可对气源稳压、过滤、气缸加润滑油。 手轮机构：转动手轮机构，可实现手动开、关阀。 电气定位器：输入4～20mA信号,实现阀门调节功能。 订货说明 1、气动执行器类型：双作用、单作用 2、介质类型、温度、压力 3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构

 上海深荣阀门主要生产销售【Q614F气动内螺纹三通球阀Q615F/气动丝口三通球阀/气动丝扣三通球阀/气动内螺纹不锈钢三通 球阀/Q614F气动三通L型球阀/Q615F气动三通T型球阀/气动三通球阀】，备有大量库存现货以出厂价直销！我们直秉持“产 品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径 Q614F/Q615F气动内螺纹三通球阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供Q614F/Q615F气动内螺纹三通球阀  法兰，伸缩节及Q614F/Q615F气动内螺纹三通球阀 连接螺栓，并根据用户需要提供Q614F/Q615F气动内螺纹三通球阀 易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
