| 品牌 : | CHVJ沧海 | 型号 : | Q945F-16P |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | 15 |
| 适用介质 : | 水 | 压力环境 : | 低压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 用途 : | 切断 |
| 类型(通道位置) : | 直通式 | 作用对象 : | 水 |
产品名称 | Q44F、Q45F内螺纹三通球阀 |
产品型号 | Q44F、Q45F |
公称通径 | DN15-100mm |
压力范围 | 1.6-3.2MPa |
阀体材质 | 不锈钢304、316 |
【球阀】特点：（1）流体阻力小，全通径的球阀基本没有流阻。（2）结构简单、体积小、重量轻。（3）紧密。它有两个密封面，而且目前球阀的密封面材料使用塑料，密封性好，能实现密封。在真空系统中也已使用。（4）操作方便，开闭快，从全开到全关只要旋转90°，便于远距离的控制。（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。（7）适用广，通径从小到几毫米，大到几米，从高真空到高压力都可应用。（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

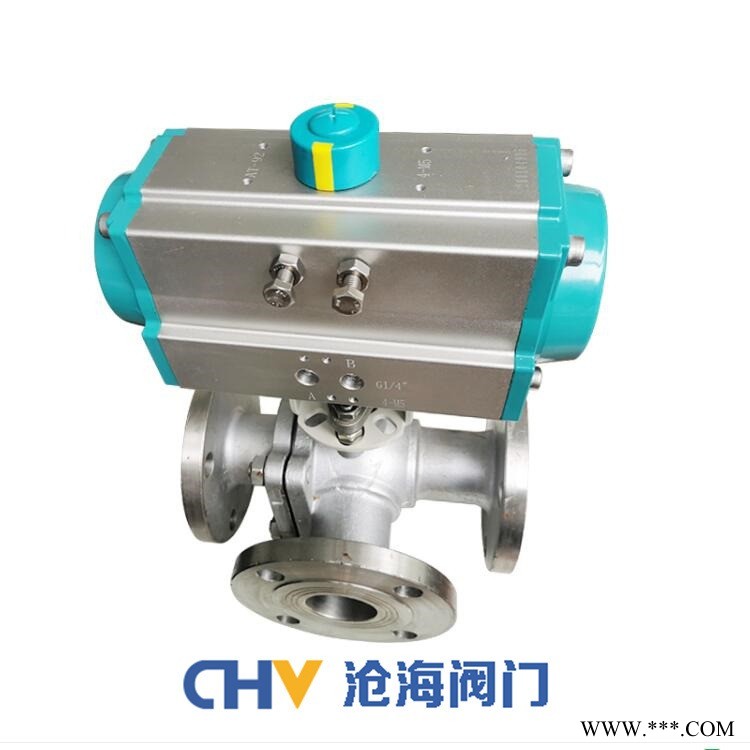

CHVJ沧海Q945F-16P不锈钢电动法兰式三通T型球阀产品特性
公称压力 | 2.5MPa |
适用稳定范围 | -20～232℃～350℃ |
螺纹类型 | G.NPT.BSPT.BSP.DIN259/2999 |
Q14F型螺纹连接三通不锈钢球阀适用介质 | 水、油、气及某些腐蚀性液体（W。O。G） |
CHVJ沧海Q945F-16P不锈钢电动法兰式三通T型球阀主要零件材料
零件名称 | 材质 |
阀体 | 不锈钢CF8M/CF8 |
阀盖 | 不锈钢CF8M/CF8 |
球 | 不锈钢CF8M/CF8 |
球垫 | 聚四氟乙烯PTEE |
阀杆 | 不锈钢CF8M/CF8 |
填料 | 聚四氟乙烯PTEE |
中口 | 聚四氟乙烯PTEE |
大薄片 | 聚四氟乙烯PTEE |
压紧螺母 | 不锈钢CF8M/CF8 |
手柄 | 不锈钢CF8M/CF8 |
流向指示牌 | ALUMINUM |
螺丝 | 不锈钢CF8 |
螺帽 | 不锈钢CF8 |
锁定装置 | 不锈钢CF8 |
皮套 | 塑料 |
盲盖 | 不锈钢CF8M/CF8 |
SIZE | d | L | H | D1 | B | W1 | W2 | h |
1/2" | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 | 10-24UNC |
3/4" | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 | 10-24UNC |
1" | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 | 10-24UNC |
1-1/4" | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 | 10-24UNC |
1-1/2" | 32.0 | 114 | 83 | 145 | 57.0 | 22.4 | 38.1 | 1/4-20UNC |
2" | 38.1 | 142 | 96 | 204 | 71.0 | 22.4 | 38.1 | 1/4-20UNC |
