| 品牌 : | CHVJ沧海 | 型号 : | Q611F-16P |
| 材质 : | 碳钢 | 连接形式 : | 螺纹 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | 50 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 用途 : | 进水 |
| 类型(通道位置) : | 直通式 | 作用对象 : | 水 |

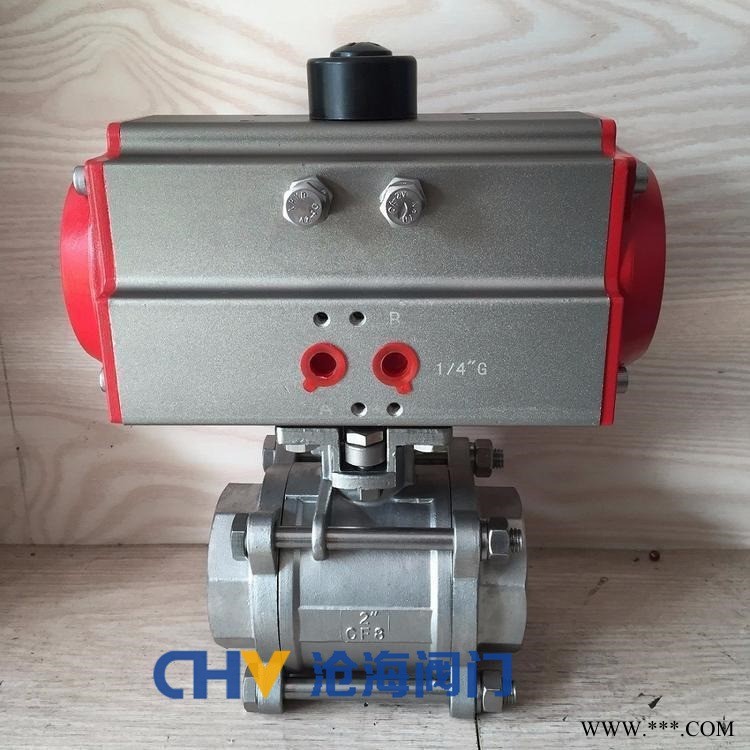

一、CHVJ沧海Q611F-16P气动三片式内螺纹球阀--特征
产品名称：Q11F 三片式球阀
公称压力：1.6-6.4MPa
适用温度范围：-20～120
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型：G·NPT.BSPT.DIN259/2999
二、CHVJ沧海Q611F-16P气动三片式内螺纹球阀--适用范围
Q11F三片式球阀适用于城建、化工、冶金、石油、制药、食品、饮料、环保
三、CHVJ沧海Q611F-16P气动三片式内螺纹球阀主要材料：
序号 | 零件名称 | 材质 | |
不锈钢 | 碳钢 | ||
1 | 阀体 | 不锈钢CF8M | 碳钢WCB |
2 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
3 | 阀盖 | 不锈钢CF8M | 碳钢WCB |
4 | 球体 | 不锈钢SS316 | 不锈钢SS304 |
5 | 阀杆 | 不锈钢SS316 | 不锈钢SS316 |
6 | 螺母 | 不锈钢SS304 | FCD45 |
7 | 垫圈 | 不锈钢SS304 | FCD45 |
8 | 手柄套 | 塑料 | 塑料 |
9 | 手柄 | 不锈钢SS304 | 不锈钢SS304 |
10 | 阀杆螺母 | 不锈钢SS304 | B7 |
11 | 垫圈 | 不锈钢SS304 | 不锈钢SS304 |
12 | 填料压盖螺母 | 不锈钢SS304 | FCD45 |
13 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙稀PTFE |
14 | 止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙稀PTFE |
15 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙稀PTFE |
16 | 螺栓 | 不锈钢SS304 | B8 |
