| 加工定制 : | 是 | 品牌 : | 浙江南高 |
| 型号 : | H42W-16P | 种类 : | NRVZ静音式 |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 升降式 | 公称通径 : | DN15-DN400 |
| 适用介质 : | 水 蒸汽 | 形态 : | 旋转式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |

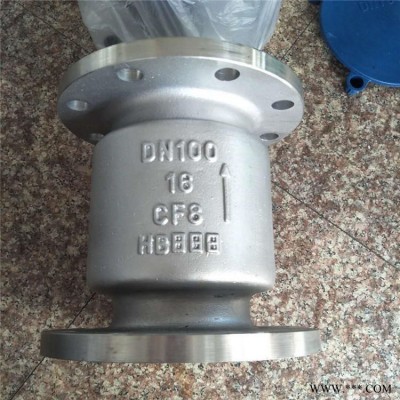

立式法兰止回阀主要尺寸参数：
H41W-16P | |||||||||||
称压力 | 公称通径 | 主要连接尺寸 | 外形 | ||||||||
L | D | D 1 | D 2 | D 6 | b | f | f 1 | Z-φd | H | ||
1.6MPa | 40 | 200 | 145 | 110 | 85 | - | 16 | 2 | - | 4-18 | 95 |
50 | 230 | 160 | 125 | 100 | - | 16 | 2 | - | 4-18 | 105 | |
65 | 290 | 180 | 140 | 120 | - | 18 | 2 | - | 4-18 | 120 | |
80 | 310 | 195 | 165 | 135 | - | 20 | 3 | - | 8-18 | 130 | |
100 | 350 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 140 | |
125 | 400 | 245 | 210 | 185 | - | 22 | 3 | - | 8-12 | 155 | |
150 | 480 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 180 | |
200 | 600 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 215 | |
