| 品牌 : | 希伦 | 型号 : | H71 |
| 材质 : | 不锈钢 | 连接形式 : | 对夹 |
| 加工定制 : | 否 | 结构形式 : | 升降式 |
| 公称通径 : | 15-200 | 适用介质 : | 水 |
| 形态 : | 旋转式 | 压力环境 : | 常压 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 水力控制 | 工作温度 : | 常温 |
| 类型(通道位置) : | 二通式 |
H71对夹止回阀 H74W对夹止回阀 不锈钢对夹止回阀 h72对夹止回阀 h74对夹止回阀 h74h对夹止回阀
概述

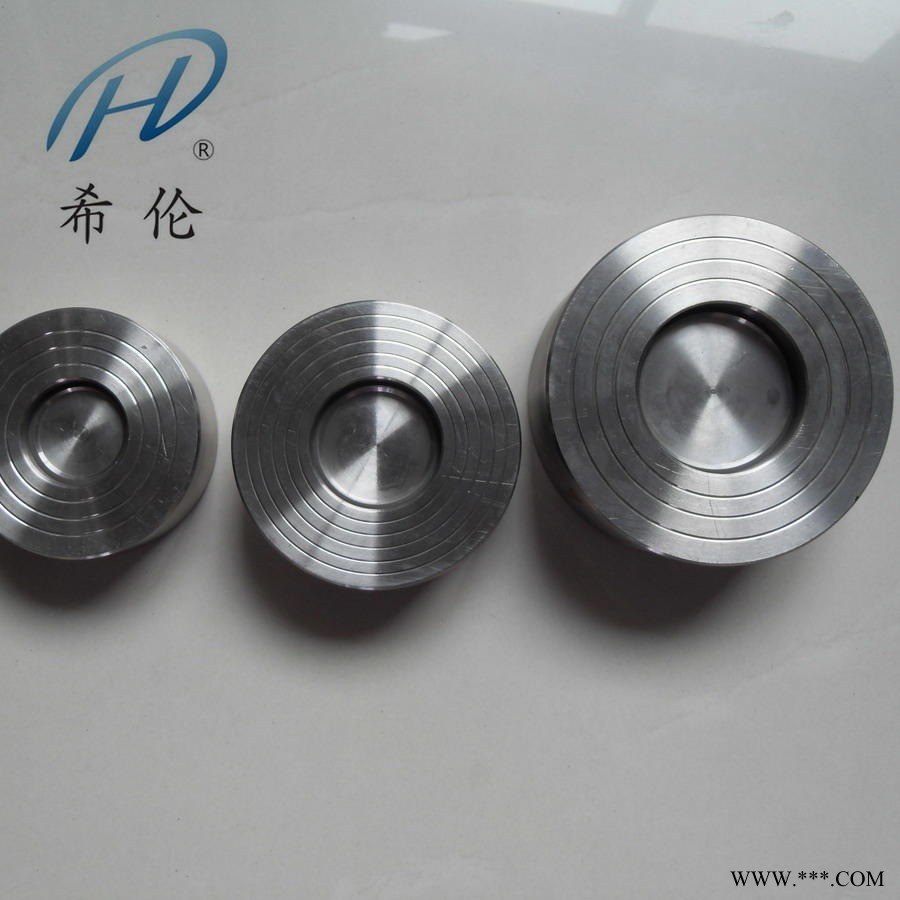

H71单瓣对夹升降式止回阀该产品采用对夹式连接，结构紧凑，阀瓣沿着中心定位作 升降运动，由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快，可显著减少水锤现象。对夹升降式止回阀具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点，特别适合于安装空间受限制的场合采用，H71单瓣对夹升降式止回阀可适用于水、蒸气、油品、 、 、强氧化性介质等多种介质。
特点
具有结构短、体积小、质量轻；
阀瓣关闭快速，水锤压力小；
流道通畅，流体阻力小；动作灵敏，密封性能好
执行标准
设计制造：JB/T8937
结构长度：JB/T8937
配管法兰：JB/T74
试验与检验：JB/T9092-1999
结构示意图
材料及主要参数
| 配管法兰 | 公称压力 | 常规产品型号 | ||||||
|---|---|---|---|---|---|---|---|---|
| JB/T74-90 GB9112- 9124、 HG20592- 20614 | PN1.0MPa | H71H-10C | H71W10P | H71W10P8 | H71W10P3 | H71W10R | H71W10R8 | H71W10R3 |
| PN1.6MPa | H71H-16C | H71H-16P | H71H-16P8 | H71H-16P3 | H71H-16R | H71H-16R8 | H71H-16R3 | |
| PN2.5MPa | H71H-25 | H71H-25P | H71H-25P8 | H71H-25P3 | H71H-25R | H71H-25R8 | H71H-25R3 | |
| PN4.0MPa | H71H-40 | H71H-40P | H71H-40P8 | H71H-40P3 | H71H-40R | H71H-40R8 | H71H-40R3 | |
| PN6.3MPa | H71H-63 | H71H-63P | H71H-63P8 | H71H-63P3 | H71H-63R | H71H-63R8 | H71H-63R3 | |
| PN10.0MPa | H71H-100 | H71H-100P | H71H-100P8 | H71H-100P3 | H71H-100R | H71H-100R8 | H71H-100R3 | |
| PN16.0MPa | H71H-160 | H71H-160P | H71H-160P8 | H71H-160P3 | H71H-160R | H71H-160R8 | H71H-160R3 | |
| CB/T9112- 9124、 HG20615- 20635、 SH3406 | PN2.0MPa | H71H-20C | - | H71H-20P8 | H71H-20P3 | - | H71H-20R8 | H71H-20R3 |
| PN5.0MPa | H71H-50 | - | H71H-50P8 | H71H-50P3 | - | H71H-50R8 | H71H-50R3 | |
| PN11.0MPa | H71H-110 | - | H71H-110P8 | H71H-110P3 | - | H71H-110R8 | H71H-110R3 | |
| PN15.0MPa | H71H-150 | - | H71H-150P8 | H71H-150P3 | - | H71H-150R8 | H71H-150R3 | |
| ANSIB16.5 | Class150 | H71H-A1C | - | H71H-A1CP8 | H71H-A1P3 | - | H71H-A1R8 | H71H-A1R3 |
| Class300 | H71H-A3 | - | H71H-A3P8 | H71H-A3P3 | - | H71H-A3R8 | H71H-A3R3 | |
| Class600 | H71H-A6 | - | H71H-A6P8 | H71H-A6P3 | - | H71H-A6R8 | H71H-A6R3 | |
| Class900 | H71H-A9 | - | H71H-A9P8 | H71H-A9P3 | - | H71H-A9R8 | H71H-A9R3 | |
| 主要零件材料 | 阀体 | WCB(A105) | ZG1Cr18Ni9Ti | CF8(304) | CF3(304L) | ZG1Cr18Ni12Mo2Ti | CF8M(316) | CF3M(316L) |
| 阀瓣 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | 1Cr18Ni12TMo2i | 00Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | |
| 压圈 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | 1Cr18Ni12TMo2i | 00Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | |
| 弹簧 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 00Cr19Ni10 | 1Cr18Ni12TMo2i | 00Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | |
| 适用工况 | 适用介质 | 水、蒸汽、 油品等 | 等腐蚀性介质 | 强氧化性 介质 | 等腐蚀性介质 | 尿素等腐 蚀性介质 | ||
| 适用温度(℃) | -29～425 | -196～540 | -196～425 | -196～540 | -196～455 | |||
| 注:本表为常规对夹式止回阀的型号编制,主要零件材料及适用工况,其他要求及其型号编制参见对夹式止回阀型号编制方法 | ||||||||
主要尺寸及重量
| 公称压力 PN MPa | 公称通径 DN mm | 尺寸(mm) | 重量 (Kg) | 配管法兰(供参考) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | D2 | D3 | D4 | D5 | 螺栓孔中心 圆直径Dl | 螺栓 数量 | 螺栓 直径d | 螺栓 长度Ll | |||
| PN1.0MPa PN1.6MPa | 15 | 16 | 52 | 15 | 24 | 31 | 40 | 0.12 | 65 | 4 | M12 | 75 |
| 20 | 19 | 62 | 19 | 30 | 40 | 50 | 0.24 | 75 | 4 | M12 | 90 | |
| 25 | 22 | 70 | 24 | 36 | 47 | 58 | 0.34 | 85 | 4 | M12 | 90 | |
| 32 | 28 | 83 | 31 | 46 | 56 | 68 | 0.53 | 100 | 4 | M16 | 100 | |
| 40 | 31.5 | 93 | 39 | 55 | 66 | 78 | 0.80 | 110 | 4 | M16 | 105 | |
| 50 | 40 | 108 | 48 | 65 | 78 | 90 | 1.2 | 125 | 4 | M16 | 125 | |
| 65 | 46 | 128 | 62 | 80 | 95 | 110 | 1.8 | 145 | 4 | M16 | 130 | |
| 80 | 50 | 142 | 76 | 96 | 110 | 125 | 2.2 | 160 | 8 | M16 | 135 | |
| 100 | 65 | 162 | 95 | 115 | 135 | 150 | 3.4 | 180 | 8 | M16 | 150 | |
| 125 | 90 | 192 | 110 | 125 | 132 | - | 9.0 | 210 | 8 | M16 | 180 | |
| 150 | 106 | 218 | 127 | 150 | 158 | - | 14 | 240 | 8 | M20 | 210 | |
| PN1.0MPa | 200 | 140 | 273 | 165 | 200 | 208 | - | 24 | 295 | 8 | M20 | 240 |
| PN1.6MPa | 200 | 140 | 273 | 165 | 200 | 208 | - | 24 | 295 | 12 | M20 | 240 |
| PN2.5MPa | 15 | 16 | 52 | 15 | 24 | 31 | 40 | 0.12 | 65 | 4 | M12 | 80 |
| 20 | 19 | 62 | 19 | 30 | 40 | 50 | 0.24 | 75 | 4 | M12 | 90 | |
| 25 | 22 | 72 | 24 | 36 | 47 | 58 | 0.34 | 85 | 4 | M12 | 90 | |
| 32 | 28 | 83 | 31 | 46 | 56 | 68 | 0.53 | 100 | 4 | M16 | 110 | |
| 40 | 31.5 | 93 | 39 | 55 | 66 | 78 | 0.80 | 110 | 4 | M16 | 115 | |
| 50 | 40 | 108 | 48 | 65 | 78 | 90 | 1.2 | 125 | 4 | M16 | 125 | |
| 65 | 46 | 128 | 62 | 80 | 95 | 110 | 1.8 | 145 | 8 | M16 | 135 | |
| 80 | 50 | 142 | 76 | 96 | 110 | 128 | 2.2 | 160 | 8 | M16 | 145 | |
| 100 | 60 | 168 | 95 | 115 | 135 | 150 | 3.8 | 190 | 8 | M20 | 160 | |
| 125 | 90 | 194 | 110 | 125 | 132 | - | 9.2 | 220 | 8 | M24 | 205 | |
| 150 | 106 | 224 | 127 | 150 | 158 | - | 15 | 250 | 8 | M24 | 225 | |
| 200 | 140 | 284 | 165 | 200 | 208 | - | 26 | 310 | 12 | M24 | 260 | |
| PN4.0MPa | 15 | 16 | 52 | 15 | 24 | 31 | 40 | 0.12 | 65 | 4 | M12 | 80 |
| 20 | 19 | 62 | 19 | 30 | 40 | 50 | 0.24 | 75 | 4 | M12 | 90 | |
| 25 | 22 | 72 | 24 | 36 | 47 | 58 | 0.34 | 85 | 4 | M12 | 90 | |
| 32 | 28 | 83 | 31 | 46 | 56 | 68 | 0.53 | 100 | 4 | M16 | 110 | |
| 40 | 31.5 | 93 | 39 | 55 | 66 | 78 | 0.80 | 110 | 4 | M16 | 115 | |
| 50 | 40 | 108 | 48 | 65 | 78 | 90 | 1.2 | 125 | 4 | M16 | 125 | |
| 65 | 46 | 128 | 62 | 80 | 95 | 110 | 1.8 | 145 | 8 | M16 | 135 | |
| 80 | 50 | 142 | 76 | 96 | 110 | 128 | 2.2 | 160 | 8 | M16 | 145 | |
| 100 | 60 | 168 | 95 | 115 | 135 | 150 | 3.8 | 190 | 8 | M20 | 160 | |
| 125 | 90 | 194 | 110 | 125 | 132 | - | 9.2 | 220 | 8 | M24 | 205 | |
| 150 | 106 | 224 | 127 | 150 | 158 | - | 15 | 250 | 8 | M24 | 225 | |
| 200 | 140 | 291 | 165 | 200 | 208 | - | 28 | 320 | 12 | M27 | 275 | |
