| 品牌 : | 锐茨 | 型号 : | H84X |
| 材质 : | 铸铁 | 连接形式 : | 快装 |
| 加工定制 : | 是 | 种类 : | NRVG静音式 |
| 结构形式 : | 升降式 | 公称通径 : | DN50-600 |
| 适用介质 : | 水 | 形态 : | 球式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 双向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |

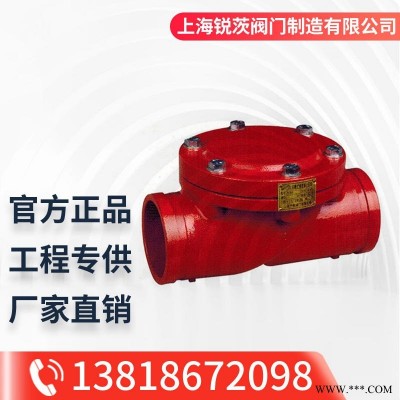

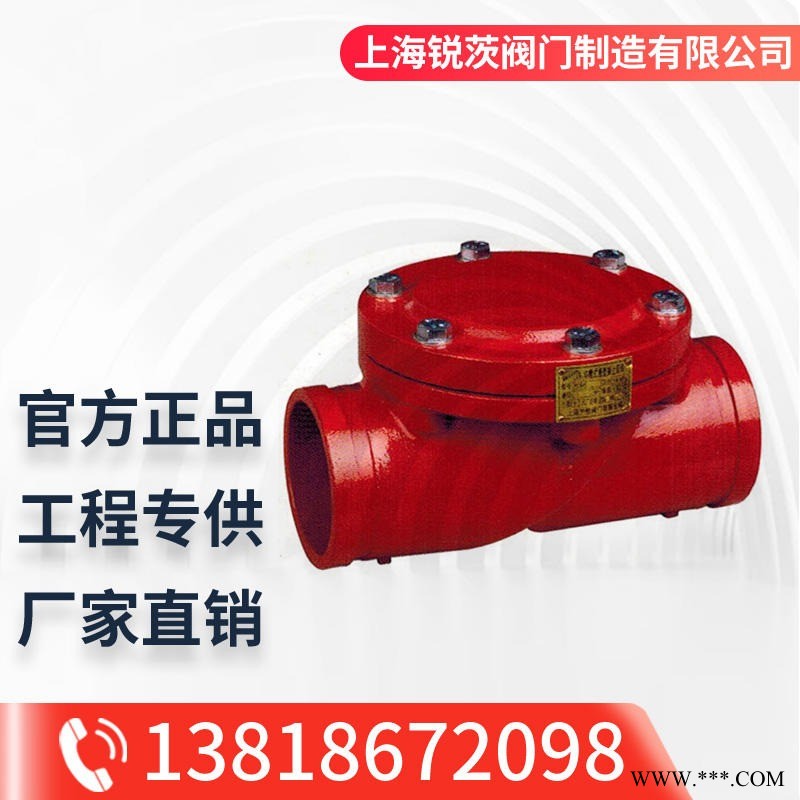

H84X沟槽止回阀产品用途
沟槽止回阀广泛应用于输送流体管道的给排水，消防、空调、燃气、石油、化工、水处理、市政、造船等管道工程作为控制流体作用。
H84X沟槽止回阀产品特点
H84X沟槽止回阀是引进美国与德国同类先进产品而设计制造的一系列新型连接阀门。具有安装快速、简易、安全、可靠、不受安装场地限制、便于管道与阀门的维修保养，有隔振隔音与一定的角度范围内有克服管道连接不同轴而产生仿差，解决温差所产生热胀冷缩等优点。
H84X沟槽止回阀性能参数
公称压力 | 1.O | 1.6 | 2.5 | |||||||||
| 试验压力 | 壳体强度 | 1.5 | 2.4 | 3.75 | ||||||||
密封性能 | 1.1 | 1.76 | 2.75 | |||||||||
| 适用介质 | 产品类型 | 铸铁、球墨铸铁 | 铜 | 碳钢 | 不锈钢 | |||||||
适用介质 | 水、水蒸汽、油品、空气 | 水、水蒸汽 | 水、水蒸汽、油品、空气 | |||||||||
| 工作温度 | 密封面材质 | 橡胶 | 乙腈橡胶 | 乙丙橡胶 | 氟橡胶 | 聚四氟塑料 | 铜 | 不锈钢 | ||||
工作温度 | ≤60 | ≤80 | ≤250 | ≤250 | ≤200 | ≤200 | ≤200
| |||||
H84X沟槽止回阀外形和连接尺寸
公称通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | - | |||
D | 57 | 60 | 76 | 89 | 108 | 114 | 133 140 | 159 165 168 | 219 | 273 | 325 | 377 | 426 | 480 | 530 | 630 | ||
A1 | 14.5 | 14.5 | 14.5 | 16 | 16 | 16 | 19 | 19 | 19 | 25 | 25 | 25 | 25 | 25 | - | |||
B1 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | - | |||
C | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.5 | 2.5 | 3.3 | 3.3 | 5.5 | 5.5 | 55 | 55 | - | |||
H84X | L | 140 | 140 | 150 | 80 | - | 220 | 258 | 332 | 370 | - | - | - | - | - | - | ||
