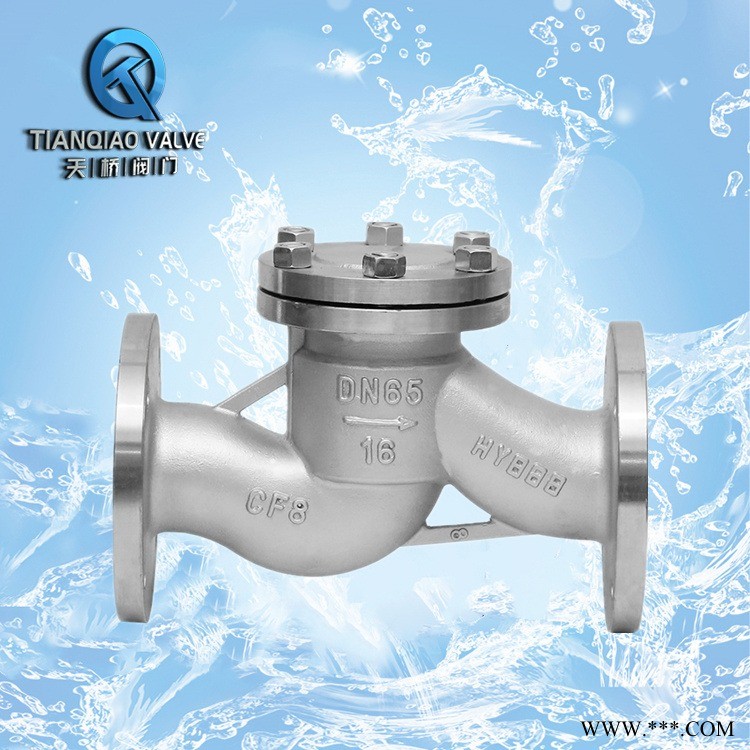

| 加工定制 : | 否 | 品牌 : | 天桥阀门 |
| 型号 : | H41W-16P | 种类 : | DDCV双瓣式 |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 旋启式 | 公称通径 : | DN15-DN300 |
| 适用介质 : | 水 | 形态 : | 角式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
性能参数
型号 | H41H-16C~100 | H41Y-16C~100 | H41W-16P~100 | |
工作压力（MPa） | 1.6~10.0 | |||
适用温度（℃） | ≤425 | ≤150 | ||
适用介质 | 水、蒸汽、油品 | 弱腐蚀性介质 | ||
材料 | 阀体、阀盖 | 碳钢 | 铬镍钛不锈钢 | |
密封面 | 堆焊铬不锈钢 | 堆焊硬质合金 | 铬镍钛不锈钢 | |
垫片 | 钢带石墨参缠绕 | 聚四氟乙烯 | ||
主要外形和连接尺寸
公称通径 | 主要外形尺寸和连接尺寸 | ||||||
L | D | D1 | D2 | b | Z-d | H | |
H41H-16C H41W-16C H41W-16P H41W-16R H41W-16I | |||||||
15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 77 |
20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 77 |
25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 80 |
32 | 180 | 135 | 100 | 75 | 16 | 4-18 | 85 |
40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 95 |
50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 105 |
65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 120 |
80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 130 |
100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 140 |
125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 155 |
150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 180 |
200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 215 |
250 | 730 | 405 | 355 | 320 | 30 | 12-25 | 260 |
300 | 850 | 460 | 410 | 375 | 34 | 12-25 | 315 |
H41H-25 H41W-25 H41W-25P H41W-25R H41W-25I | |||||||
15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 100 |
20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 105 |
25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 120 |
32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 130 |
40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 135 |
50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 149 |
65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 160 |
80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 169 |
100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 194 |
125 | 400 | 270 | 220 | 180 | 28 | 8-25 | 222 |
150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 255 |
200 | 600 | 360 | 310 | 278 | 34 | 12-25 | 305 |
250 | 730 | 425 | 370 | 332 | 36 | 12-30 | 355 |
300 | 850 | 485 | 430 | 390 | 40 | 16-30 | 410 |
