| 加工定制 : | 是 | 品牌 : | 上海深荣 |
| 型号 : | HH49X | 种类 : | 浮球式 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 结构形式 : | 偏置板式 | 公称通径 : | DN200 |
| 适用介质 : | 水 | 形态 : | 角式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直动式 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 作用对象 : | 水 | 主体材料 : | 碳钢 |
| 密封形式 : | 软密封型 | 外形 : | 中型 |
| 特性 : | 高频高介陶瓷 | 功能 : | 固定用陶瓷 |
| 微观结构 : | 多晶 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 |

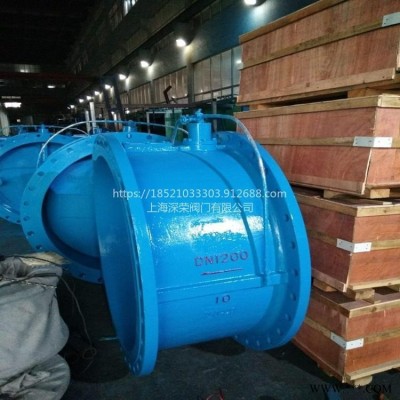

HH49X微阻缓闭蝶形止回阀
产品简介：
不锈钢微阻缓闭蝶式止回阀HH49X不锈钢微阻缓闭式止回阀HH49H微阻缓闭蝶形止回阀/不锈钢微阻缓闭蝶形止回阀/缓闭式止 回阀/蝶式双瓣消声止回阀/微阻缓闭消声止回阀可用在清水、污水、海水等介质的排水管道上，既能防止介质倒流，又能有效的 限制破坏性水锤，保证管线的使用安全。不宜适用于含有固体颗粒和粘度较大的颗粒介质。微阻缓闭止回阀具有体积小、重量 轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有较好的节能效果等特点。 工作原理： 微阻缓闭蝶形止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸组、针型阀(微量调节阀)组成。其原理主要依靠 进口介质的推力作用，将两块阀瓣平稳推开。在此同时，进口的压力介质进入油缸内活塞的下部，推动活塞，将活塞上部的油通 过针型阀分别压入阀体两侧的小气缸尾端，使小气缸内的活塞杆伸出。当进口介质压力下降低于出口压力时，介质将产生回流， 此时阀瓣在弹簧和介质回流的作用下，将自动关闭。但由于活塞杆处于伸出的位置，顶住阀瓣不能全部关闭，还剩有20%左右的面积使介质通过，从而起到了消除水锤的作用。阀瓣被活塞分成先快速关闭后缓慢两步关闭，达到既防电机逆转又起消除静音作 用。 主要特点： 1、体形小、重量轻、结构长度只有旋启式止回阀的三分之左右。 2、缓闭系统性能优良，不受管道中介质的影响，阀 瓣 先速关后缓闭，可防止破环性水锤。 3、橡胶软密封，封闭性能好，耐磨损，使用寿命长。 4、橡胶缓冲，启闭平稳，无震动，无噪音。 5、比老式止回阀流阻小，有明显的节能效果。 主要性能规范： 型 号 HH47X-10/HH48X-10/HH49X10 HH47X-16/HH48X-16/HH49X16 公称压力 PN1.0MPa PN1.6MPa 公称通径 DN50～800mm DN50～800mm 密封试验压力 1.1MPa 1.76MPa 壳体试验压力 1.5MPa 2.4MPa 主要零件材料 阀 体 灰铸铁/球墨铸铁/碳钢/不锈钢 灰铸铁/球墨铸铁/碳钢/不锈钢 阀 瓣 铝青铜 铝青铜 阀 杆 不锈钢 不锈钢 弹 簧 不锈钢 不锈钢 阀座密封面 橡胶 橡胶
