| 加工定制 : | 是 | 品牌 : | 泰瓯 |
| 型号 : | HQ44X | 种类 : | 止回阀 |
| 材质 : | 球墨铸铁 | 连接形式 : | 法兰 |
| 结构形式 : | 旋启式 | 公称通径 : | 50-800 |
| 适用介质 : | 水 | 形态 : | 球式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

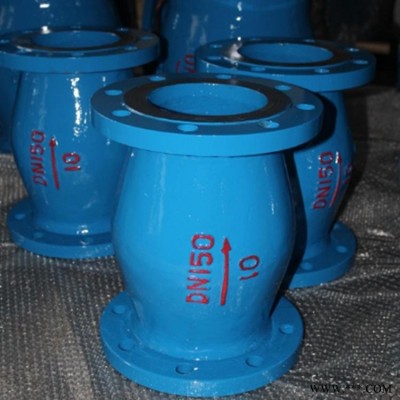

产品名称 | HQ44X无磨损球形止回阀 |
产品型号 | HQ44X |
公称通径 | DN50-DN300 |
压力范围 | 1.0-2.5MPa |
阀体材质 | 铸铁、球墨铸铁、铸钢 |
产品结构及用途：
HQ44X无磨损球形止回阀由阀体、球体和挡板等组成，采用橡胶包滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下左右滚动，从而打开或关闭阀门，消声式关闭，不产生水锤，密封性能好，水头损失少，可水平或垂直安装。
浙江泰瓯阀门 HQ44X球形止回阀 不锈钢无磨损球形止回阀 生产厂家
主要零部件材料：
零件名称 | 材质 |
阀体、阀盖 | 球铁、铸钢 |
球架、档板 | 球铁、铸钢 |
球体 | 碳钢包橡胶 |
产品结构图及主要外形尺寸：
公称通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L（mm） | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 |
H（mm） | 180 | 210 | 225 | 245 | 280 | 320 | 380 | 450 | 510 |
指导安装图：
声明：本文中所有文字、数据、图片考虑到生产工况条件不同，难免会产生偏差、不恰当或是有不充分的描述，故均适用于参考，如果您对本文中所提供的HQ44X无磨损球形止回阀产品内容有任何疑问，请您联系我们，我们将竭诚为您服务！
