| 加工定制 : | 是 | 品牌 : | 泰瓯 |
| 型号 : | HQ45X | 种类 : | SFCV橡胶瓣式 |
| 材质 : | 球墨铸铁 | 连接形式 : | 法兰 |
| 结构形式 : | 直通式 | 公称通径 : | 50-800 |
| 适用介质 : | 水 | 形态 : | 球式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

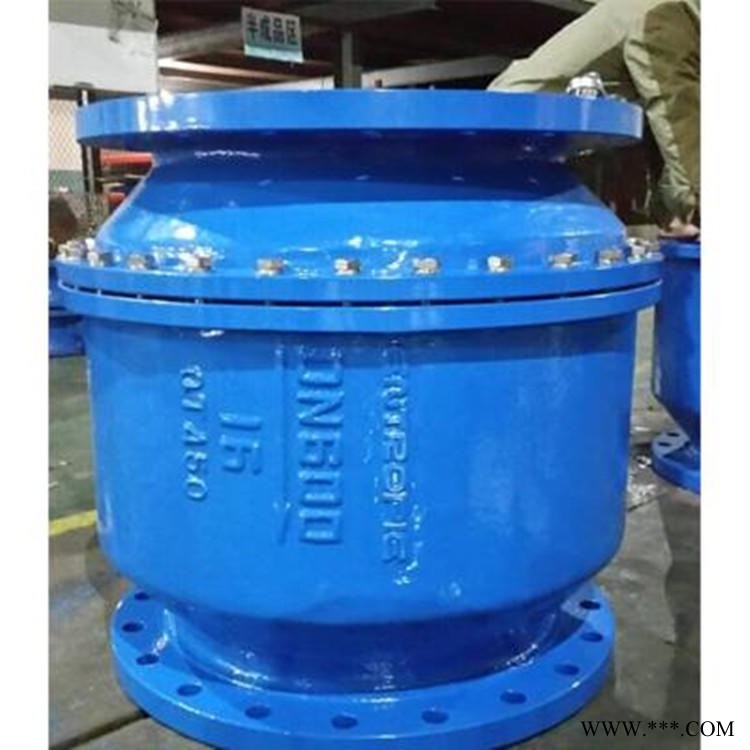

产品名称 | HQ45X微阻球形止回阀 |
产品型号 | HQ45X |
公称通径 | DN200-DN1000mm |
压力范围 | 1.0-2.5MPa |
阀体材质 | 铸铁、球墨铸铁、铸钢 |
产品概述：
HQ45X微阻球形止回阀采用橡胶包滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下左右滚动，从而打开或关闭阀门。消声式关闭，不产生水锤，密封性能好。阀体采用全水流通道，流量大，阻力小，水头损失比旋启式小50%。水平或垂直安装均可，可用于冷水、热水、工业及生活用水管网系统中，更适用潜水排水污泵，介质温度为≤80℃。
技术参数：
型号 | 公称压力（NPa） | 试验压力（NPa） | 工作温度 | |
壳体 | 密封 | |||
HQ41X-10/16 | 1.0 | 1.5 | 1.1 | ≤80℃ |
1.6 | 2.4 | 1.76 | ||
主要外形尺寸：
公称通径 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
L（mm） | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 | 1450 | 1650 | 1900 | 2100 |
H（mm） | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 |
指导安装图：
声明：本文中所有文字、数据、图片考虑到生产工况条件不同，难免会产生偏差、不恰当或是有不充分的描述，故均适用于参考，如果您对本文中所提供的HQ45X微阻球形止回阀产品内容有任何疑问，请您联系我们，我们将竭诚为您服务！ |
