| 品牌 : | 捷泰 | 型号 : | HQ44X |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | SFCV橡胶瓣式 |
| 结构形式 : | 升降式 |

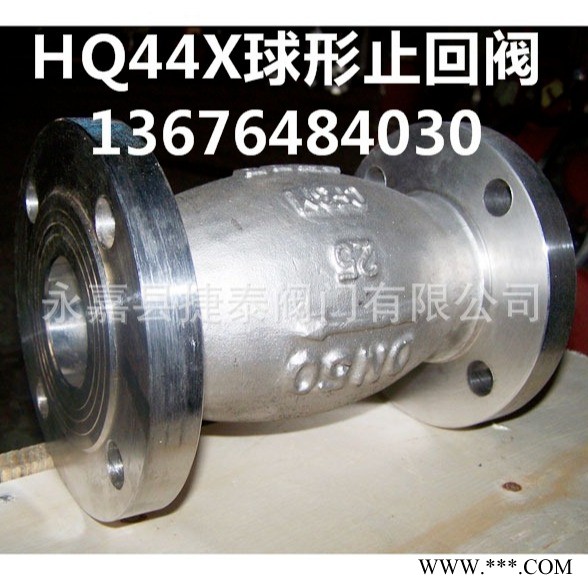

球形止回阀 HQ41X HQ44X 球型止回阀：
HQ44X球形止回阀采用橡胶包皮球为阀瓣，在介质的作用下，可在阀体内的滑道上滚动，从而打开或关闭阀门。流量大流阻损失小、密封性能好、消声关闭、可减小水击波。水平或垂直安装均可。此阀零件少，拆卸方便。球体的胶层有很好的弹性和耐磨性，故具有减振、吸振，易于密封，工作安全可靠。
HQ44X微阻球形止回阀可用于冷水、热水、工业及生活污水等管网的水泵出口，防止介质倒流。
二、HQ44X球形止回阀主要技术参数:
HQ44X-10 HQ44X-16 HQ44X-10C HQ44X-16C HQ44X-25
公称压力：1.0～2.5MPa
公称通经：DN50～300mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
三、HQ44X球形止回阀主要零部件材料:
零件名称 | 阀体 | 阀瓣 | 阀座 | 弹簧 |
材料 | 铸铁、球铁、铸钢 | 铸铜、不锈钢 | 铜、不锈钢 | 不锈钢 |
四：HQ44X球形止回阀外型尺寸:
| HQ44X-10\16 外型尺寸 | |||||||||
| 公称压力 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L（mm) | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 |
| H(mm) | 180 | 210 | 225 | 245 | 280 | 320 | 380 | 450 | 470 |
| 边接尺寸：法兰连接尺寸1.0MPa按GB4216.4；PN1.6MPa按GB4216.5-84标准 | |||||||||
