| 品牌 : | 锐茨 | 型号 : | 300X |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | DDCV双瓣式 |
| 结构形式 : | 升降式 | 公称通径 : | DN25-800 |
| 适用介质 : | 水 | 形态 : | 隔膜式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
产品概述：

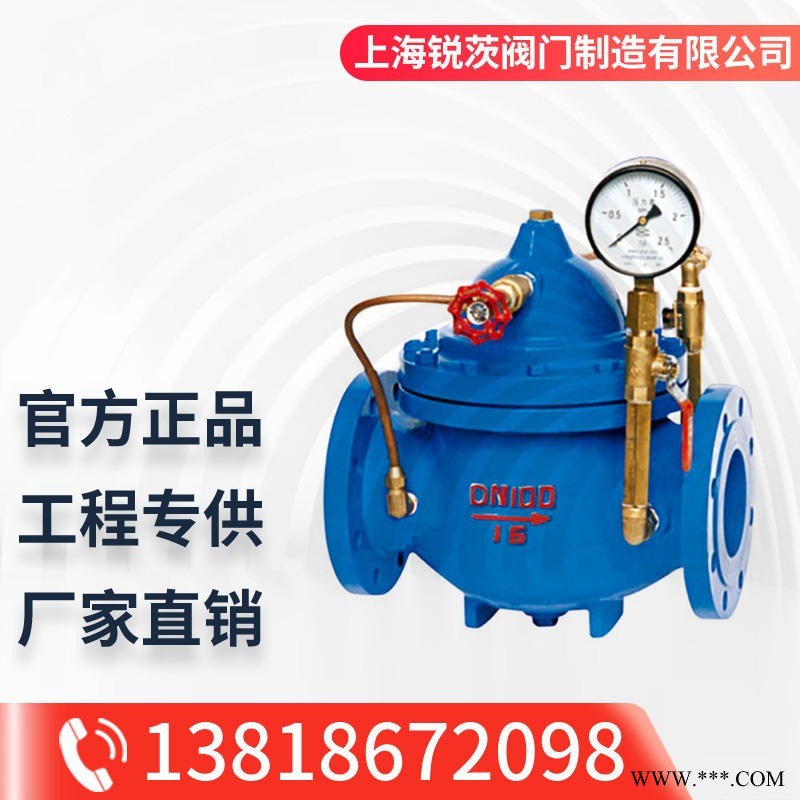

300X缓闭止回阀由主阀、单向阀、针型阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，可使主阀得到较好的开启或关闭速度。防止水锺水击的产生，以达到缓闭消声的效果。缓闭止回阀利用水力自力控制，一般不需要其它装置和能源，保养简便，开启及缓闭平稳。缓闭止回阀产品用于高层建筑、生活区等供水管网系统及城市供水工程。
技术参数：
公称压(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用介质 | 介质温度(℃) |
1.0 | 1.5 | 1.1 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | ||
2.5 | 3.75 | 2.75 |
主要连接尺寸(PN 1.0-2.5MPa)：
公称通径DN | L | H | H1 | A | B |
50 | 250 | 260 | 90 | 170 | 170 |
65 | 280 | 285 | 98 | 180 | 180 |
80 | 310 | 295 | 110 | 190 | 190 |
100 | 350 | 315 | 120 | 200 | 200 |
125 | 400 | 335 | 145 | 215 | 215 |
150 | 450 | 390 | 155 | 230 | 230 |
200 | 550 | 460 | 190 | 255 | 255 |
250 | 650 | 520 | 250 | 295 | 295 |
300 | 800 | 620 | 290 | 325 | 325 |
350 | 900 | 650 | 330 | 380 | 380 |
400 | 1000 | 710 | 360 | 415 | 415 |
450 | 1000 | 750 | 445 | 435 | 435 |
500 | 1100 | 800 | 495 | 460 | 460 |
600 | 1100 | 900 | 550 | 520 | 520 |
700 | 1450 | 1000 | 605 | 570 | 570 |
800 | 1560 | 1100 | 730 | 620 | 620 |
900 | 1800 | 1200 | 800 | 670 | 670 |
1000 | 2000 | 1330 | 910 | 830 | 830 |
