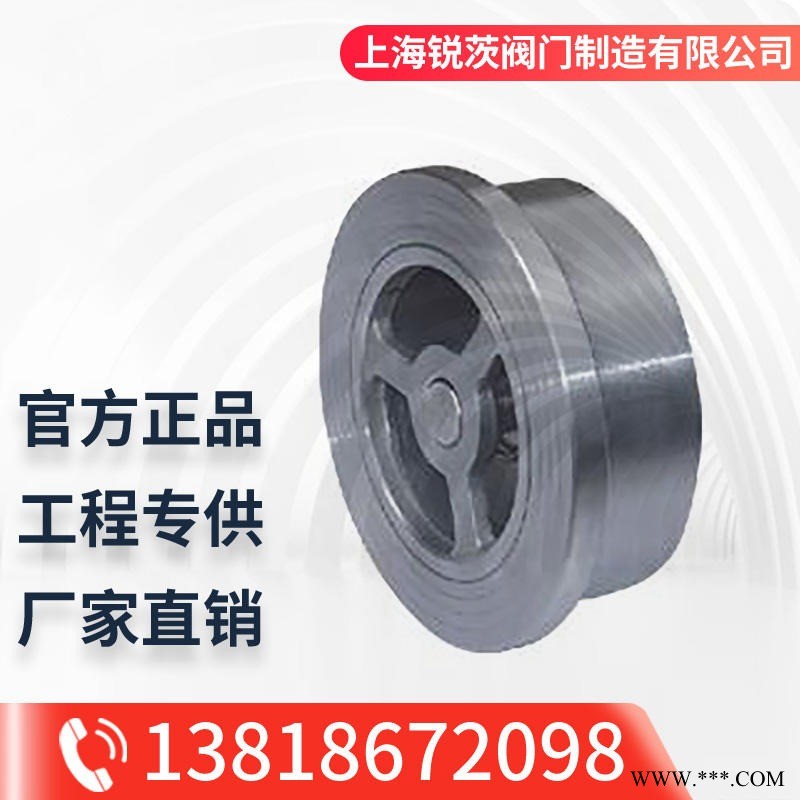

对夹升降式止回阀产品简介：

对夹升降式止回阀采用短型结构尺寸和单阀瓣设计，相比传统的旋启式止回阀，该系列阀门具有无外泄露、可任意位置安装、密封性能好、线性震动小、压降小和零座圈磨损优势。

对夹升降式止回阀工作原理：

对夹升降式止回阀阀瓣沿着中心定位作升降运动，由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快，可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点，特别适合于安装空间受限制的场合采用。

对夹升降式止回阀产品特点：

1、具有结构短、体积小、质量轻。

2、阀瓣关闭快速，水锤压力小。

3、流道通畅，流体阻力小；动作灵敏，密封性能好。

4、安装方便，可在水平、垂直两个方向的管路上安装。

5、阀板采用对偶板上加两个扭力弹簧的设计，可使阀板自行速闭。

6、因速闭作用，可防止介质倒流，消除水锤作用强。

对夹升降式止回阀产品尺寸：

H71对夹升降式止回阀（国标）H71 wafer type lift check valve(GB standard)

公称压力 PN（MPa) Norminal pressure	公称通径 DN(mm) Norminal diameter	尺寸(mm)Dimension				重量（kg) Weight	配管法兰（供参考） Flange(as referenced)
公称压力 PN（MPa) Norminal pressure	公称通径 DN(mm) Norminal diameter	L	D	D₃	D₂	重量（kg) Weight	螺栓孔中心圆直径D₁ Diameter of the bolt	螺栓数量 Quantity of the bolt	螺栓直径d Diameter of the bolt	螺栓长度L₁ Length of the bolt
4.0	15	16	52	15	44	0.12	65	4	M12	80
	20	19	62	19	52	0.24	75	4	M12	90
	25	22	72	24	60	0.34	85	4	M12	90
	32	28	83	31	72	0.53	100	4	M16	110
	40	31.5	93	39	74	0.80	110	4	M16	115
	50	40	109	48	98	1.2	125	4	M16	125
	65	46	129	63	117	2.2	145	8	M16	135
	80	50	144	78	128	3.1	160	8	M16	145
	100	60	168	98	/	9	190	8	M20	160
	125	90	196	123	/	14	220	8	M24	205
	150	106	224	148	/	18	250	8	M24	225
	200	140	291	198	/	28	320	12	M27	275
	250	160	353	248	/	42	385	12	M30	295
6.4	15	25	62	15	/	0.5	75	4	M12	100
	20	31.5	73	19	/	0.7	90	4	M16	115
	25	35.5	83	24	/	1.0	100	4	M16	130
	32	40	89	31	/	1.3	110	4	M20	140
	40	45	104	39	/	2.0	125	4	M20	150
	50	56	114	48	/	3.2	135	4	M20	160
	65	63	138	63	/	4.5	160	8	M20	170
	80	71	148	78	/	5	170	8	M20	180
	100	80	174	98	/	7	200	8	M24	200
	125	110	211	123	/	13	240	8	M27	245
	150	125	248	148	/	22	280	8	M30	270
	200	160	310	198	/	40	345	8	M33	325
	250	180	362	248	/	60	400	8	M33	350
10.0	15	25	62	15	/	0.6	75	4	M12	100
	20	31.5	73	19	/	1.0	90	4	M16	115
	25	35.5	83	24	/	1.3	100	4	M16	130
	32	40	89	31	/	1.6	110	4	M20	140
	40	45	104	39	/	2.5	125	4	M20	150
	50	56	120	48	/	3.8	145	4	M24	172
	65	63	144	63	/	6	170	8	M24	185
	80	71	154	78	/	7	180	8	M24	195
	100	80	181	98	/	10	210	8	M27	220
	125	110	218	123	/	18	250	8	M30	265
	150	125	258	148	/	30	290	12	M30	285
	200	160	324	198	/	56	360	12	M33	345
	250	180	392	248	/	70	430	12	M36	365
