| 品牌 : | 深荣 | 型号 : | YQ98004 |
| 连接形式 : | 法兰 | 驱动方式 : | 手动 |
| 流动方向 : | 单向 | 材质 : | 碳钢 |
| 形态 : | 角式 | 公称通径 : | DN200 |
| 零部件及配件 : | 执行器 | 外形 : | 中型 |
| 标准 : | 国标 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直动式 |
| 适用介质 : | 水 | 结构形式 : | 固定球球阀 |
| 加工定制 : | 是 | 用途 : | 截止 |
| 口径 : | DN200 | 种类 : | 浮球式 |
| 作用对象 : | 水 | 密封形式 : | 软密封型 |
| 主体材料 : | 铸铁 | 原理 : | 真空过滤 |
| 样式 : | 针式 | 适用对象 : | 空气 |
| 滤料类型 : | 活性炭 | 过滤器类型 : | 袋式 |
| 主体材质 : | 不锈钢 | 特性 : | 高频绝缘陶瓷 |
| 功能 : | 固定用陶瓷 | 微观结构 : | 单晶 |
| 类型 : | 油罐阻火器 | 测量范围 : | DN100 |
| 阀瓣开启高度 : | 全启式安全阀 |

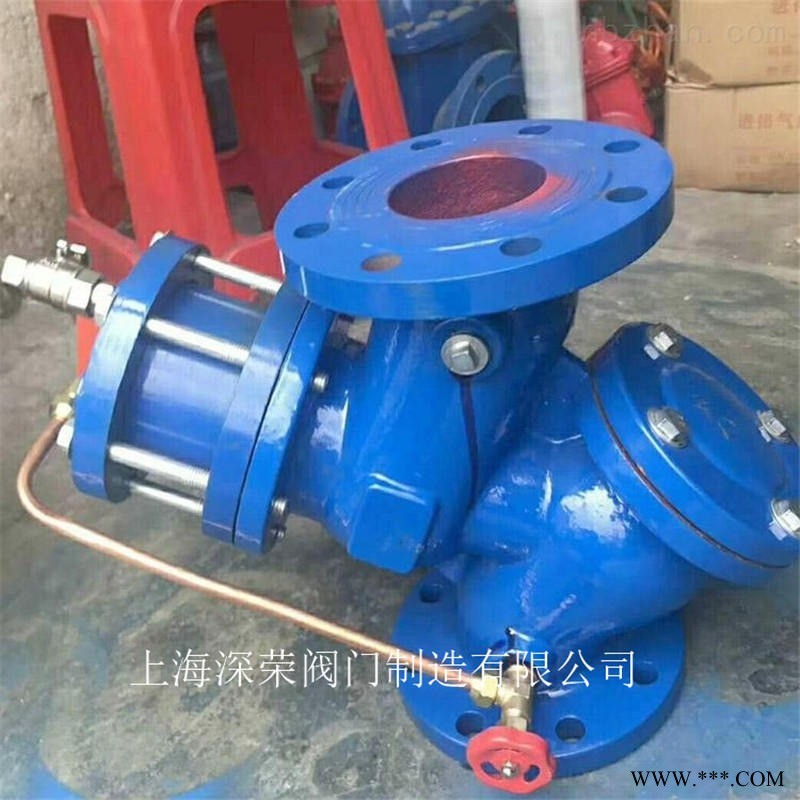

产品名称 | YQ98004过滤活塞式缓闭止回阀 |
产品型号 | YQ98004 |
公称通径 | DN40-DN500mm |
压力范围 | 1.6-2.5MPa |
阀体材质 | 铸铁、球墨铸铁、铸钢、不锈钢 |
产品概述：
YQ98004过滤活塞式缓闭止回阀是安装在自来水厂及高层建筑给水系统，以及其它给水系统的水泵出口管道上，防止介质倒流，防止水锤及水击现象的产生。一阀兼具电动阀，逆止阀和水锤消除器，可以有效地提高供水系统的安全可靠性。YQ98004过滤活塞式止回阀平稳可靠，消除压力余波。
工作原理：
过滤活塞式缓闭止回阀安装在高层建筑、消防给水系统以及其它给水系统的管道上。当水泵开启时，水通过导管进入中腔，推动活塞上升，主阀开关。当水泵停止工作时，活塞在回水压力下降，由于进口处针形阀比出口球阀流量小，因此活塞缓慢下降，主阀也随之缓慢关闭。
产品特点：
1、消除水锤效果好。将缓开、速闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。
2、操作方便。只需操作水泵电机启闭按扭，阀门即按照水泵操作规程实现自动开闭。
3、节能效果好。阀体采用了全通道流线型直流式设计，压力损失小、流量大、具体积小、重量轻
技术参数：
1、公称压力：1.0Mpa、1.6 Mpa、2.5 Mpa
2、低动作压力：≥0.04 Mpa
3、缓闭时间：3~60s（可调）
4、介质温度：0~80℃
5、适用介质：水、油等。
零件材质如下表：
零件名称 | 材质 |
阀体、阀盖 | 铸铁、铸钢、不锈钢 |
阀座 | 锡青铜、不锈钢 |
阀瓣 | 碳钢、不锈钢+橡胶 |
阀杆 | 铝青钢、铬不锈钢 |
活塞 | 铬不锈钢+橡胶 |
过滤网 | 不锈钢 |
弹簧 | 不锈钢 |
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径YQ98004过滤活塞式缓闭止回阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供YQ98004过滤活塞式缓闭止回阀 法兰，伸缩节及YQ98004过滤活塞式缓闭止回阀连接螺栓，并根据用户需要提供YQ98004过滤活塞式缓闭止回阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
