上海深荣 H76H对夹蝶式止回阀 微阻缓闭蝶式止回阀 可定制各种材质

H76H对夹双瓣蝶式止回阀 产品简介：

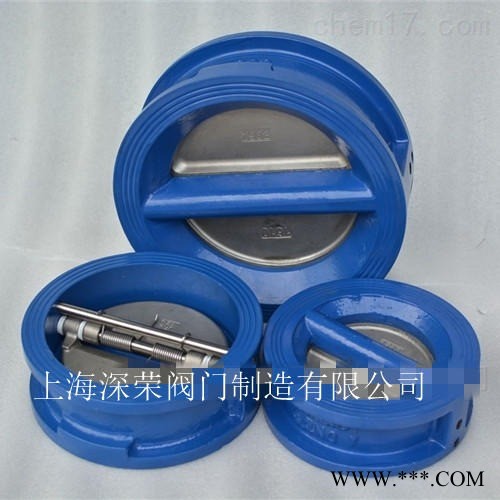

 对夹蝶式止回阀H76H对夹双瓣蝶式止回阀/对夹双瓣旋启式止回阀H76X对夹双瓣式蝶型止回阀H76W不锈钢对夹双瓣式蝶式止回阀是由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹式连接，结构紧凑。由于阀瓣的关闭行程短，并有弹簧加载，关闭速度 快，可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点，可水平安装或垂直安装，可适用 于水、蒸气、油品、强氧化性介质等多种介质。

 特点：

 H76X/H76H/H76W对夹双瓣旋启式止回阀具有结构长度短，体积小、重量轻，阀瓣关闭快速，水锤压力小，安装方便，流体阻 力小，动作灵敏、密封性能好，阀瓣行程短、关阀冲击力小，整体结构、简单紧凑，使用寿命长、可靠性高等特点。

 应用范围

双瓣旋启对夹式止回阀适用于公称压力PN10～PN420、Class150～Class2500；公称通径DN15～DN1200、NPS1/2～48；工 作温度-196℃～540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，适用于石化、冶金、电力、轻工、食品等行业 中水、蒸汽、油品、强氧化性介质及尿素等多种介质。 结构特点： 1、结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8； 2、体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20； 3、阀瓣关闭快速，水锤压力小； 4、水平管道或垂直管道均可使用，安装方便； 5、流道通畅、流体阻力小； 6、动作灵敏、密封性能好； 7、阀瓣行程短、关阀冲击力小； 8、整体结构、简单紧凑、造型美观； 9、使用寿命长、可靠性高。 标准规范： 设计制造标准：JB/T 8937 结构长度标准：GB/T 12221-2005 连接法兰标准：GB/T 9113 压力温度等级：GB/T 12224-2005 试验检验标准：GB/T 13927-2008国标1.0-10MPa主要连接尺寸： 公称通径 PN1.0 PN1.6 PN2.5 PN4.0 PN6.4 PN10.0 L D L D L D L D L D L D DN50 60 109 60 109 60 109 60 109 60 115 60 122 DN65 67 129 67 129 67 129 67 129 67 140 67 147 DN80 73 144 73 144 73 144 73 144 76 150 73 157 DN100 73 164 73 164 73 170 73 170 79 177 79 183 DN125 86 194 86 194 86 197 86 197 105 213 105 220 DN150 98 220 98 220 98 227 98 227 136 250 136 260 DN200 127 275 127 275 127 287 127 293 165 313 165 324 DN250 146 330 146 332 146 343 146 355 213 364 213 394 DN300 181 380 181 387 181 403 184 450 229 424 229 458 DN350 184 440 184 447 184 460 222 478 - - - - DN400 191 492 191 498 191 518 232 549 - - - - DN450 203 542 203 558 203 568 - - - - - - DN500 219 597 219 620 219 624 - - - - - - DN600 222 698 222 734 222 734 - - - - - - 美标150Lb-600Lb主要连接尺寸： 公称通径 150Lb 300Lb 600Lb 寸 L D L D L D 2 60 103 60 110 60 110 21/2 67 122 67 129 67 129 3 73 135 73 148 73 148 4 73 173 73 180 79 192 5 86 196 86 215 105 240 6 98 222 98 250 136 265 8 127 279 127 307 165 319 10 146 339 146 361 213 399 12 181 409 181 422 229 456 14 184 450 222 485 - - 16 191 514 232 539 - - 18 203 549 - - - - 20 219 606 - - - -24 222 717 - - - -

上海深荣阀门主要生产销售【对夹蝶式止回阀H76H对夹双瓣蝶式止回阀/对夹双瓣旋启式止回阀H76X对夹双瓣式蝶型止回阀 H76W不锈钢对夹双瓣式蝶式止回阀】，备有大量库存现货以出厂价直销！我们秉持“合理价格、贴心服务”的理念，努力为客 户提供完善的售后服务。本文中所有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径  H76H对夹蝶式止回阀   是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供H76H对夹蝶式止回阀  法兰，伸缩节及H76H对夹蝶式止回阀连接螺栓，并根据用户需要提供H76H对夹蝶式止回阀   易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
