| 材质 : | 碳钢 | 品牌 : | 上海深荣 |
| 型号 : | 抽气止回阀气动快速切断0.5秒 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直动式 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 用途 : | 截止 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 形态 : | 角式 |
| 标准 : | 国标 | 外形 : | 中型 |
| 零部件及配件 : | 执行器 | 主体材料 : | 碳钢 |
| 公称通径 : | DN200 | 密封形式 : | 软密封型 |
| 种类 : | 浮球式 | 加工定制 : | 是 |
| 结构形式 : | 固定球球阀 | 作用对象 : | 水 |
| 原理 : | 真空过滤 | 样式 : | 立式 |
| 适用对象 : | 变压器油 | 滤料类型 : | 铜 |
| 过滤器类型 : | 管式 | 主体材质 : | 不锈钢 |
详细介绍

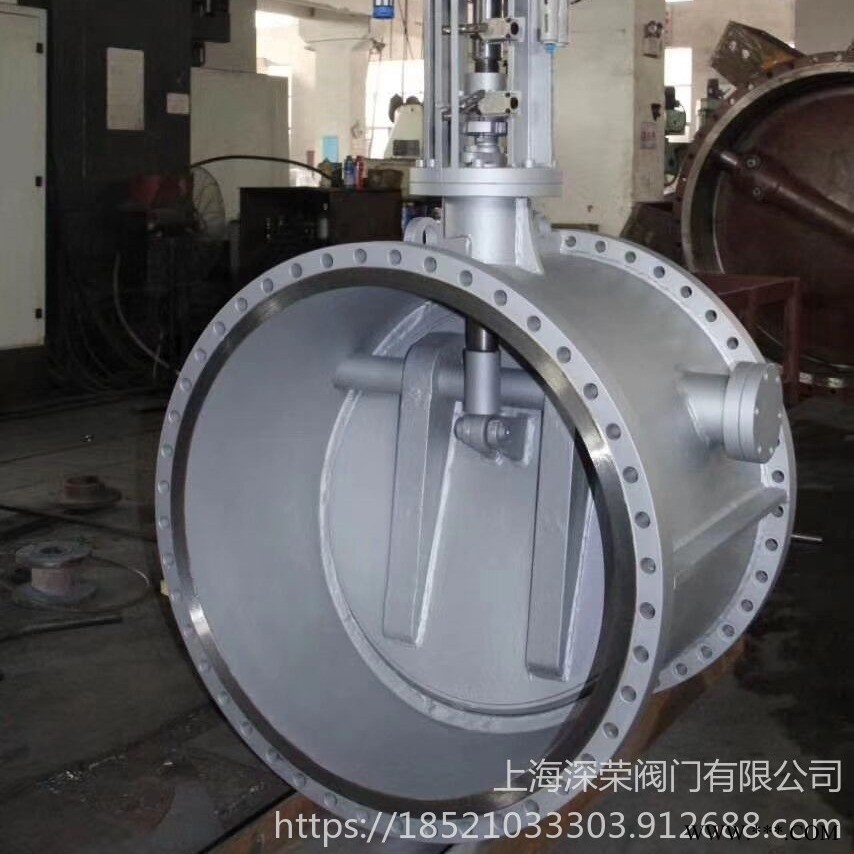

抽气止回阀气动快速切断0.5秒抽气止回阀
一、主要概述：
抽气止回阀气动快速切断0.5秒抽气止回阀的水锤问题更加突出。水锤是压力管道中瞬变流动中的一种压力波， 它是 由于压力管道中流体流速的变化而引起的压力升跃或下降的水力冲击现象。其产生的物理原因是流体的不可 压缩性、流体运动惯性与管道弹性的综合作用结果。为了防止管道中的水锤隐患，多年来，人们在止回阀的设计 中，采用了一些新结构、新材料，在保证止回阀适用性能的同时，将水锤的冲击力减至 小方面取得了可喜的进 展。
名称 材料 编号 名称 材料 1 油缸 组合件 10 连接轴 1Cr18Ni9Ti 2 液压组件 组合件 11 阀体 焊接件 3 支架 WCB 12 阀瓣封圈 1Cr18Ni9Ti 4 活塞杆 1Cr18Ni9Ti 13 阀瓣 WCB 5 连接件 1Cr18Ni9Ti 14 阀杆 1Cr18Ni9Ti 6 定位套 WCB 15 摆臂轴（1） 1Cr18Ni9Ti 7 压子 25# 16 摆臂 WCB 8 密封材料 石墨 17 摆臂轴（2） 1Cr18Ni9Ti 9 导套 铝青铜 18 闷盖 25#
四、主要技术参数：
公称通径（mm） 100～1600 公称压力（MPa） 0.6 1.0 1.6 2.5 4.0 试验压力 强度试验 0.9 1.5 2.4 3.75 6.0 密封试验 0.66 1.1 1.76 2.75 4.4 气压密封试 验 0.6 适用介质 水、蒸汽、煤气 适用温度（℃） 软密封：≤80℃；C碳素钢-29-425℃； I合金钢-29- 530℃；P 铬镍钛钢与R铬镍钼钛钢-196-600℃
五、故障及排除方法：
可能发生的故障 原因 排除方法 密封面泄露 1．阀瓣密封面夹有杂物 2．阀瓣关闭不到位 3．密封面刮伤 1．消除杂质，清洗阀门内腔 2．调整连接件（图1中的5） 3．研磨密封面。 阀门两端面泄露 1．两侧密封垫片失效。 2．管法兰压紧力不均或未压紧 1．更换密封垫片。 2．压紧法兰螺栓（均匀用力） 阀门不开闭 1．控制线路不通 2．电压不足电磁阀不动作 3．电磁阀线圈烧坏 1．检查控制线路 2．提高电压到额定电压
