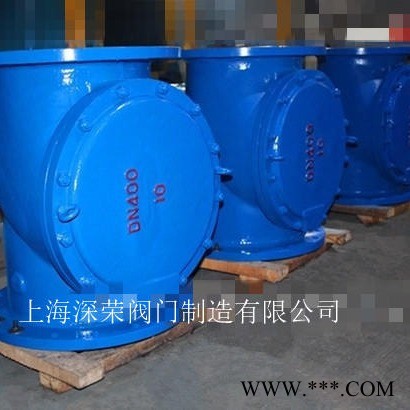

上海深荣 HC44X橡胶瓣止回阀 sfcv型橡胶瓣止回阀 可定制各种材质

HC44X橡胶瓣式止回阀 产品简介：

 HC44X橡胶瓣止回阀SFCV橡胶瓣式止回阀/橡胶瓣静音止回阀由阀体、阀盖、阀瓣组成，主要用于给排水系统、石油、化工等工 业部门的管道出口处，防止介质逆流。由于本产品的封圈采用倾斜设计，关闭时间短，可减少水锤压力。阀瓣采用丁jing橡胶与 钢板经高温压制而成，耐冲刷，密封性能好，产品结构简单、保养、维修、运输均很方便。橡胶瓣式止回阀采用内装摇臂旋启式 结构，阀瓣绕转轴作旋转运动，阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流 体压差、本身重力等因素作用下自动关闭以防止流体倒流。 结构特点： 1、具有水头损失小，不易堆积杂物，维修简便等特性。 2、该阀采用全流面积式设计，具有水头损失小，不易堆积杂务，维修简便等特性。 3、该阀主要适用于给排水系统，可安装于出水口处，以防止倒流及水锤对泵损害。 4、橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次。

主要技术参数： 公称压力：1.0～1.6MPa 公称通径：50～600mm 适用介质：水及弱腐蚀性流体 适用温度：0～80℃ 法兰标准：GB/T 17241.6 GB/T 9113 试验标准：GB/T 13927 AP 1598 公称压力(Mpa) 1.0 1.6 壳体试验压力(Mpa) 1.5 2.4 密封试验压力(Mpa) 1.1 1.76 适用温度℃ <80 适用介质 清水、油品 主要零件材料： 阀体、阀盖 铸铁、灰铸铁、碳钢(铸钢、WCB) 阀瓣 橡胶组合件 弹簧 不锈钢型号 DN L D D1 n-d HC44X-10/16 50 203 165 125 4 65 216 185 145 4 80 241 200 160 8 100 292 220 180 8 150 356 285 240 8 200 495 240 295 8 250 622 395 350 12 300 698 445 400 12 350 787 505 460 16 400 914 565 515 16 450 978 615 565 20 500 978 670 620 20 600 1295 780 725 20

上海深荣阀门主要生产销售【HC44X橡胶瓣止回阀SFCV橡胶瓣式止回阀/橡胶瓣静音止回阀】，备有大量库存现货以出厂价直 销！我们秉持“合理价格、贴心服务”的理念，努力为客户提供可靠的产品和完善的售后服务。本文中所有文字、数据、图片仅 供参考。

DRVZ静音式止回阀HC42X 产品简介：

 HC42X不锈钢静音式止回阀DRVZ不锈钢静音止回阀/2205静音式止回阀/HC42X静音式止回阀主要由阀体、阀座、导流体、阀 瓣、轴承及弹簧等主要零件组成，内部流道采用流线型设计压力损失小。阀瓣启闭行程很短停泵时可快速关闭防止水锤声具有静 音关闭的特点。该阀主要用于给排水、消防、暖通系统可安装于水泵出口处以防止倒流及水锤对泵的损害。

特点：

 1、结构新颖、液体通行流畅、局部水头损失小。 2、有导向装置，关闭灵活、线性密封、止回效果好，可有效地消减关闭噪音。 3、体积小、重量轻、便于安装检修。 工作原理： 在没有介质流过阀体时，阀瓣在弹簧弹力的作用下，总处于关闭状态。阀瓣的开启和关闭及开启度的大小主要决定于阀门进口端 与出口端之间的压力差。如果进口端的压力大于出口端压力与弹簧弹力的总和时，阀瓣开启。只要有压力差存在，阀瓣则一直处于开启状态，同进压力差的大小也决定了阀瓣开启度的大小。如果出口端压力与弹簧弹力的总和大于进口端压务时，阀瓣则关闭 且一直处于关闭状态。由于阀瓣的开启和关闭是处于一个动态的力平衡系统中，不管进口端的介质压力变化如何，此阀动行平 稳，且无噪音、安全故障少。 主要技术参数： 型号 DRVZ-10 DRVZ-16 DRVZ-25Q 公称压力 PN1.0MPa PN1.6MPa PN2.5MPa 公称通径 DN50-350mm 工作压力 1.0 MPa 1.6 MPa 2.5 MPa 密封试验压力 1.0 MPa 1.6 MPa 2.5 MPa 壳体试验压力 1.5 MPa 2.4 MPa 3.75 MPa 主要零部件材料： 主要零件材料 阀体、导流体 不锈钢 2205 阀座、轴承、阀瓣、轴 铝青铜或不锈钢 弹簧 不锈钢公称通径 L 50 120 65 150 80 180 100 229 125 254 150 267 200 292 250 340 300 - 350 -

 上海深荣阀门主要生产销售【HC42X不锈钢静音式止回阀DRVZ不锈钢静音止回阀/2205静音式止回阀/HC42X静音式止回 阀】，备有大量库存现货以出厂价直销！我们秉持“合理价格、贴心服务”的理念，努力为客户提供完善的售后服务。本文中所 有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径  HC44X橡胶瓣止回阀   是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供HC44X橡胶瓣止回阀  法兰，伸缩节及HC44X橡胶瓣止回阀连接螺栓，并根据用户需要提供HC44X橡胶瓣止回阀  易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
