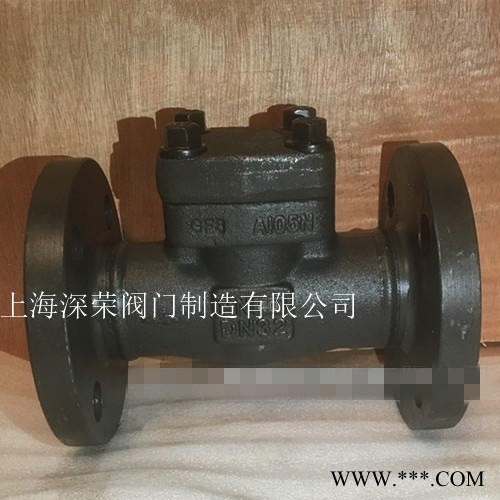

上海深荣 H41Y法兰锻钢止回阀 旋启式法兰止回阀 可定制各种材质

H41Y锻钢法兰止回阀 产品简介：

 法兰锻钢止回阀H41Y升降式锻钢止回阀/锻钢法兰止回阀/高温高压锻钢止回阀的阀瓣与阀座密封面采用钴基硬质合金等离子喷焊 而成硬度高、抗冲蚀、经久耐用。适用于公称压力PN1.6～42.0Mpa工作温度600℃的石油、化工、水力、火力电站等各种工况 的管路上切断或接通介质。阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成耐磨、耐高温、耐腐蚀、 抗擦伤性能好使用寿命长等特点。不锈钢销轴与阀瓣连接采用内装式结构-性能优良-密封更可靠。产品广泛应用于石油、化工、 制药、电力行业等各种工况的管路上防介质倒流作用。适用介质为水、油品、蒸汽、气体及某些腐蚀性液体介质等。 锻钢止回阀有三种阀盖设计，第种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连 接，是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖 连接。锻钢止回阀还有三种不同的结构设计，分别是：立升式锻钢止回阀、球形锻钢止回阀和旋启式锻钢止回阀。

止回阀的启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流。止回阀般分为升降式、旋启式、蝶式及卧式等四种类型， 通式升降式止回阀应安装于水平管路上，立式升降式止回阀和底阀般安装在垂直管路上，并且介质自下而动，旋启式止回阀 安装位置不受限制，通常安装于水平管路，但也可以安装于垂直管路或倾料管路上。注意：止回阀只允许介质向个方向流动，应 特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相致，否则就会截断介质的正常流动。 结构特点： 1、导向筋上堆焊硬质合金阀体上腔导向套采用不锈钢材料制成保证阀瓣动作灵活； 2、阀瓣与阀座密封面采用钴基硬质合金等离子喷焊而成硬度高、抗冲蚀、经久耐用； 3、先进的压力密封设计和高纯石墨垫片环以确保高气密； 4、阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好； 5、阀瓣围绕阀座外的销轴旋转，减少关闭时发生的猛烈冲击。 标准材质明细表： 序号 Part Name CS to ASTM AS to ASTM SS to ASTM Type A105 Type F22 Type F304(L) Type F316(L) 1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L) 2 阀盖 A105 A182 F22 A182 F304(L) A182 F316(L) 3 阀瓣 A276 420 A276 304 A276 304(L) A276 316(L) 4 铭牌 SS 5 垫片 316夹柔性石墨 316夹PTFE 6 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M 适用介质 水、蒸汽、油品等 水、蒸汽、油品等 适用温度 -29℃～425℃ -29℃～550℃ -29℃～180℃ 注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。 CS=碳钢；AS=合金钢；SS=不锈钢； 尺寸（mm）和重量（kg）： NPS 1/2" 3/4" 1" 11/4" 11/2" 2" L(RF) L1(BW) 150Lb 108 117 127 140 165 203 300Lb 152 178 203 216 229 267 600Lb 165 190 216 229 241 292 H 150Lb ～ 300Lb 61 61 79 95 103 118 600Lb 61 79 95 103 118 135 重量 150Lb RF 2.56 3.37 4.37 8.17 8.94 12.64 BW 1.70 190 2.10 5.12 > 5.50 > 1.89 > 300Lb RF 2.73 > 3.65 > 4.74 > 8.77 > 9.60 > 13.70 > BW 1.90 > 2.10 > 3.00 > 5.12 > 6.60 > 7.85 > 600Lb RF 3.00 > 4.00 > 5.83 > 9.47 > 10.10 > 15.6 > BW 2.00 > 3.12 > 4.25 > 7.25 > 8.56 > 13.60 > 标准材质明细表： 序号 零件名称 CS to ASTM AS to ASTM SS to ASTM Type A105 Type F22 Type F304(L) Type F316(L) 1 阀体 A105 A182 F22 A182 F304(L) A182 F316(L) 2 阀盖 A105 A182 F22 A182 F304(L) A182 F316(L) 3 闪瓣 A276 420 A276 304 A276 304(L) A276 316(L) 4 铭牌 SS 5 垫片 316夹柔性石墨 6 螺栓 A193 B7 A193 B16 A193 B8(M) A193 B8M 适用介质 水、蒸汽、油品等 水、蒸汽、油品等 等 适用温度 -29℃～425℃ -29℃～550℃ -29℃～180℃ 注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。 CS=碳钢；AS=合金钢；SS=不锈钢； 尺寸（mm）和重量（kg）： NPS 1/2" 3/4" 1" 11/4" 11/2" 2" L(RTJ) 216 229 254 279 305 371 L1(BW) 216 229 254 279 305 368 H 79 79 95 104 120 139 重量 RTJ 8.5 10.5 15.7 20.8 27.2 33.0 BW 6.4 8.0 13.2 17.8 24.2 29.7

上海深荣阀门主要生产销售【法兰锻钢止回阀H41Y升降式锻钢止回阀/锻钢法兰止回阀/高温高压锻钢止回阀】，备有大量库存现 货以出厂价直销！我们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本 文中所有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径  H41Y法兰锻钢止回阀气动对夹蝶阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供 H41Y法兰锻钢止回阀  法兰，伸缩节及H41Y法兰锻钢止回阀电动法兰蝶阀螺栓，并根据用户需要提供H41Y法兰锻钢止回阀 易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
