一、浮球式衬胶止回阀 产品概述
上海川沪专业生产的H40J浮球式衬胶止回阀是在阀门内部全衬橡胶（包括球体），适用于腐蚀性不强的压力管道，如果衬氟就可以耐受更强的腐蚀。浮球式衬胶止回阀依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流。H40J浮球式衬胶止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。 |

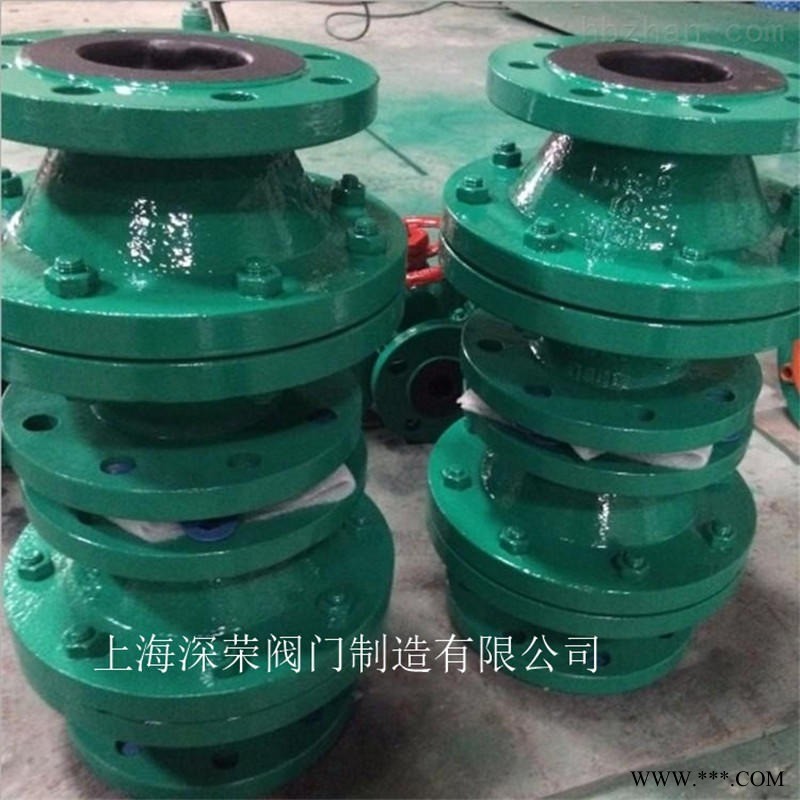

二、浮球式衬胶止回阀 产品型号和图片
浮球式衬胶止回阀 |
三、浮球式衬胶止回阀 主要参数
| 浮球式衬胶止回阀型号 | 公称压力PNMPa | 试验压力PsMPa | 浮球式衬胶止回阀适用介质 | 工作温度℃ | |
| 壳体试验 | 密封试验 | ||||
| H40J-6 | 0.6 | 0.9 | 0.66 | W.非腐蚀性流体 J.一般腐蚀性流体 Fs.强酸、碱及各种有机溶剂（溶融碱金属及元素氟除外） | ≤85 ≤150 |
| H40J-10 | 1.0 | 105 | 1.1 | ||
四、浮球式衬胶止回阀 外形尺寸图
浮球式衬胶止回阀外形尺寸图 |
五、浮球式衬胶止回阀 外形连接尺寸
| 称通径 | 浮球式衬胶止回阀的标准值 | 参考值 | |||||||||
| DN（mm） | NPS（inch） | H | D | D1 | D2 | f | b | Z-Φd | B | W（kg） | |
| PN0.6（MPa） | |||||||||||
| 25 | 1 | 152 | 100 | 75 | 60 | 2 | 14 | 4-Φ12 | 135 | 6 | |
| 40 | 1 1/2 | 178 | 130 | 100 | 80 | 3 | 16 | 4-Φ14 | 170 | 10 | |
| 50 | 2 | 178 | 140 | 110 | 90 | 3 | 16 | 4-Φ14 | 190 | 14 | |
| 65 | 2 1/2 | 190 | 160 | 130 | 100 | 3 | 16 | 4-Φ14 | 210 | 18 | |
| 80 | 3 | 203 | 185 | 150 | 125 | 3 | 18 | 4-Φ18 | 235 | 21 | |
| 100 | 4 | 267 | 205 | 170 | 145 | 3 | 18 | 4-Φ18 | 300 | 40 | |
| 150 | 6 | 394 | 260 | 225 | 200 | 3 | 20 | 8-Φ18 | 440 | 90 | |
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径 H40J浮球式衬胶止回阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供 H40J浮球式衬胶止回阀法兰，伸缩节及 H40J浮球式衬胶止回阀连接螺栓，并根据用户需要提供 H40J浮球式衬胶止回阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
