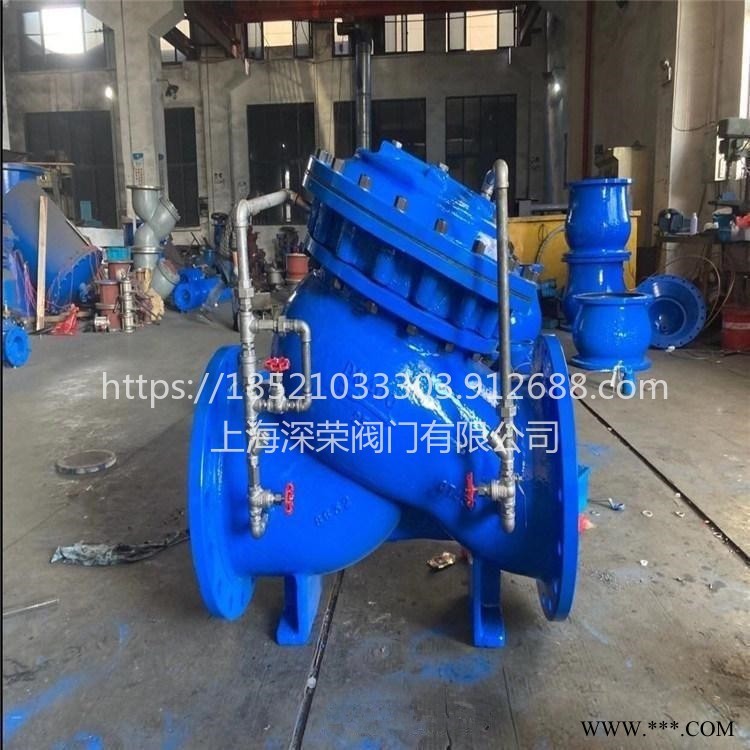

上海深荣 DY30BX缓开快闭止回阀 缓闭止回阀 先导式减压稳压阀 质量保证

详细介绍

一、产品概述：

 DY30BX缓开快闭止回阀包括阀体内设阀座、阀杆、以及与阀体连接的上阀盖与下阀盖等零件组成。上阀盖与下阀 盖之间有缓开快闭效果，止回阀为隔膜腔，隔膜腔内设隔膜，隔膜与中心轴连接，中心轴另一端连接阀门，快闭 止回阀与阀座接触。水容器与上阀盖进水、出水控制孔连通，水容器与上阀盖出水为节流连通，水容器与上阀盖 进水为单向连通。 　该止回阀缓慢开启，防止电流冲击及中压力冲击;快速关闭，防止水锤产生。该止回阀无水质要求，可用于污 水、清水及原水系统。

二、结构特点：

止回阀采用双室驱动装置，Y型结构。介质在定向运动中具有半直线水流，过流量大，压力损失小，启闭运行 平稳、不产生压力波动等优点。快闭止回阀双室驱动装置可作为一个整体拆卸，便于检查，膜片采用尼龙强化橡 胶制成，合用寿命长，阀瓣密封件可拆卸，维修更方便。

三、工作原理：

　 止回阀安装在系统管线上或泵出口端，正常运行中，进口端介质推动大阀盘上移，同时介质通过流量控制器进 入中腔，使阀门速度打开，停止运行，出口端介质通过调节阀进入上腔，使驱动装置下移带动大、小阀盘向下运 动，快速或缓慢关闭阀门，防止介质倒流。

四、产品用途：

 缓开缓闭止回阀安装在市政、建筑、钢铁、冶金、石油、化工、煤气、食品、医药、电站、核电等领 域的取水、送水、潜水、污水泵房及石油、化工流体的输送系统中，融电动阀、止回阀和水锤消除器三种设备的 功能于一体，能有效地提高系统安全可靠性，满足系统自动化控制要求。

五、产品特点：

 1. 缓开缓闭止回阀安全可靠性高。具有速闭、缓闭以及吸能腔三种消除水锤措施，而且动作完全联锁，不会产生 误动作。 2. 无需操作控制。当水泵启停时，巧妙地利用阀门两端的介质及其压力差作为驱动介质和控制动力，使阀门自动 按水泵操作规程的要求进行动作。 3.缓开缓闭止回阀无需专业调试。阀门动作不受液位高差和出水压力以及水泵流量变化的影响，适应范围广。 4. 基本无需维修，寿命长。 5.缓开缓闭止回阀节能效果明显。利用进口端的压力进入下腔支撑膜片压板及阀杆的重量，阻力损失小。

 六、零件材料：

 零件名称 材质 阀体、阀盖 铸铁、铸钢、不锈钢 阀杆 铬不锈钢 阀瓣 碳钢、不锈钢+橡胶 O形圈 橡胶 弹簧0 不锈钢
